Estos shunts de larga duración sirven para ampliar el rango de medición de los amperímetros de bobina con el fin de reflejar y procesar de forma fiable corrientes continuas, especialmente cuando alcanzan valores elevados de hasta 15 000 A.
La corriente continua que fluye a través del shunt genera una caída de tensión proporcional, cuyo valor puede, por ejemplo, mostrarse en un medidor de bobina conectado en paralelo o procesarse electrónicamente.
Los shunts cumplen con las normas EN 60051-1, EN 60051-8 y DIN 43703.
La precisión es del 0,5 % con respecto al valor nominal. Además, a petición del cliente, se pueden fabricar shunts con una precisión mayor, del 0,2 % o del 0,1 %. Las corrientes nominales oscilan entre 1 A y 15 000 A. Los shunts se fabrican en tres versiones diferentes, en función de la corriente nominal.
Para corrientes nominales de hasta 25 A, los shunt siempre se montan sobre una base aislante que se puede instalar en un carril DIN de 35 mm o con tornillos. Para corrientes superiores a 25 A, la base está disponible opcionalmente para SHU-B1, así como para algunos rangos de corriente en SHU-B2.
Variantes
| Modelo | Caída de tensión | Corriente nominal | Clase de precisión | Código |

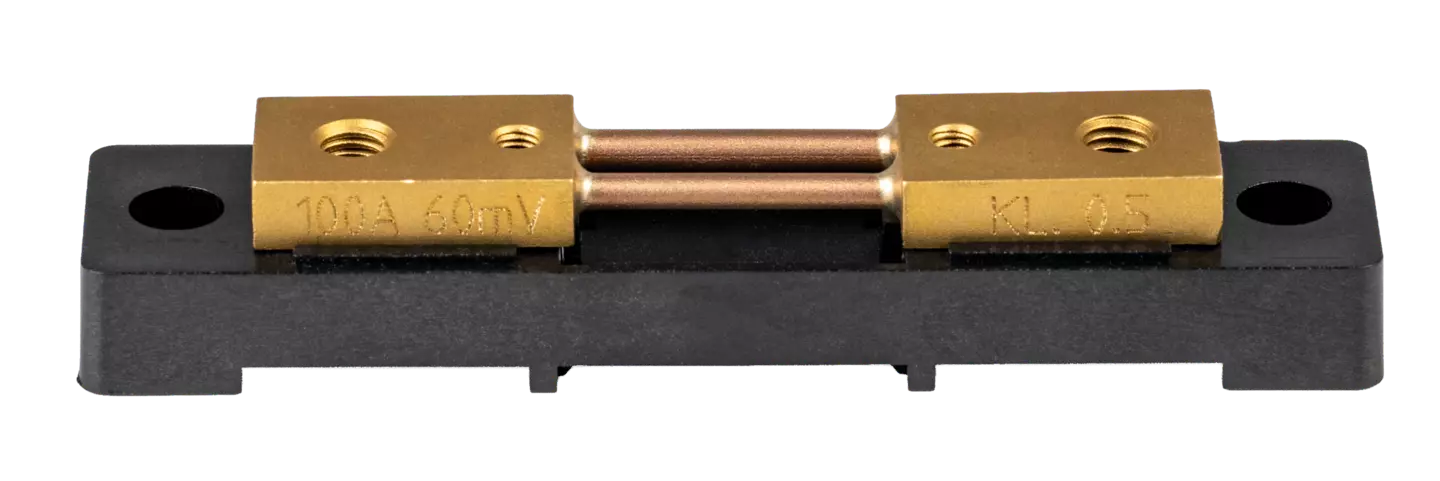

| SHU-B1 | 60 mV | 60 A | 0,5 | WASHUB1V1A0060M1C5 |
| SHU-B2 | 60 mV | 250 A | 0,5 | WASHUB2V1A0250M2C5 |
| SHU-B3 | 60 mV | 4000 A | 0,5 | WASHUB3V1A4000M2C5 |
Es posible preparar una versión del shunt con los parámetros especificados por el cliente. La flexibilidad de la producción permite la realización de shunts personalizados.
- Diferentes caídas de tensión
- Diferentes corrientes nominales
- Clase de precisión 0,2 (0,1 bajo pedido)
- Diseños adaptados a las necesidades individuales
Encontrará las especificaciones detalladas de los shunts en el folleto.
Ejemplo de pedido:
- Caída de tensión: 60 mV
- Corriente nominal: 1000 A
- Clase de precisión: 0,5
