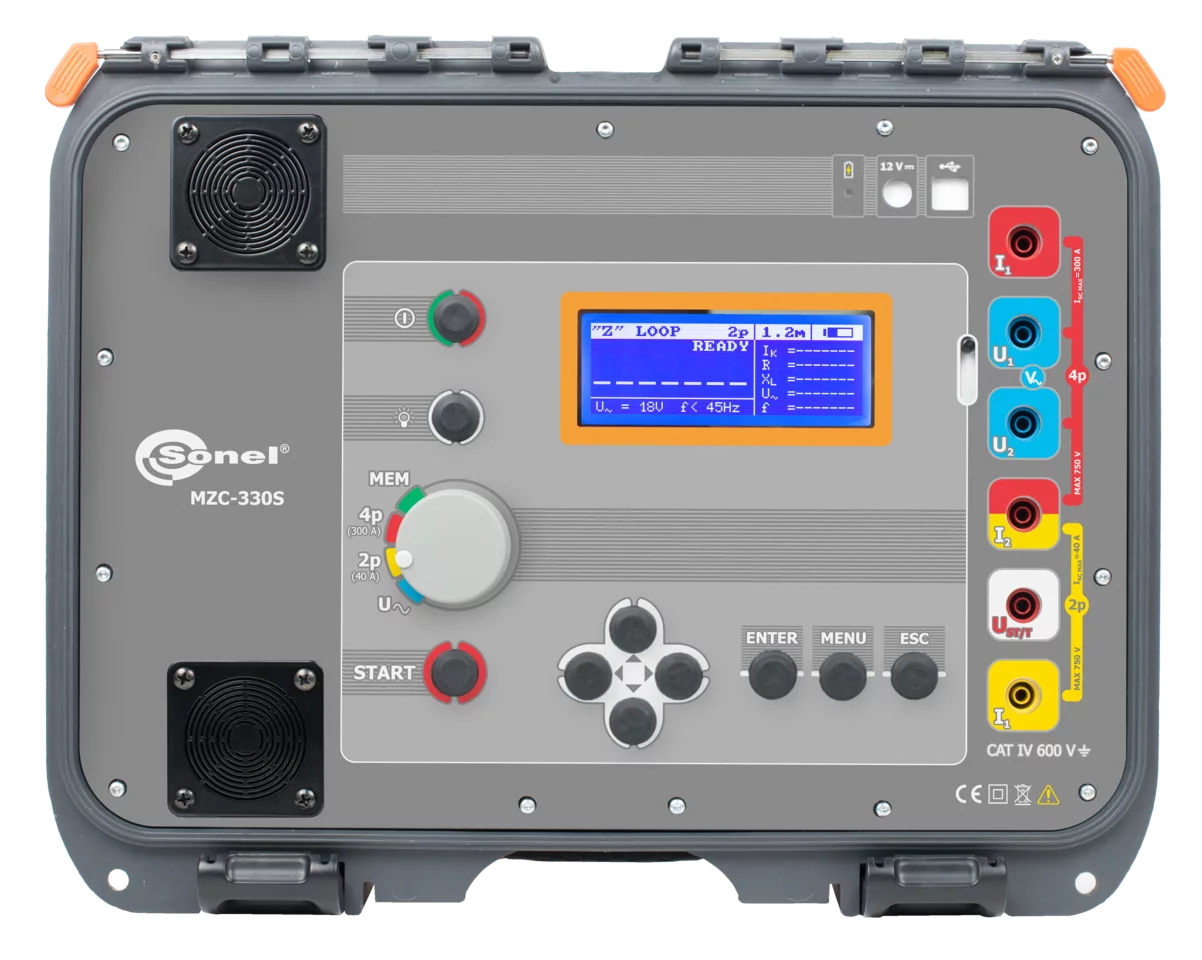

MZC-330S

Medidor de la impedancia del bucle de cortocircuito de alta corriente

Capacidades

• Mediciones de las impedancias del bucle de cortocircuito muy pequeñas (con una resolución de 0,1 mΩ) con la corriente de 130 A con 230 V; como máximo 300 A con 690 V.
• Mediciones con la corriente de 24 A con 230 V, como máximo 37 A con 690 V con la resolución de 0,01 Ω.
• Mediciones en las redes de las tensiones nominales: 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 290/500 V y 400/690 V de frecuencias 45...65 Hz.
• Posibilidad de la medición en el circuito de cortocircuito: fase-fase, fase-PE, fase-N.
• Diferenciación de la tensión de fase y de la tensión entre fases a la hora de calcular la corriente de cortocircuito.
• Posibilidad de cambiar la longitud de los conductores de medición (medición de método 2p).
• Método 4p (de cuatro conductores), no es necesario calibrar los conductores (medición con la corriente máxima de 300 A).
• Resistencia de cortocircuito R_S y reactancia X_S

Funciones adicionales

• Medición de la tensión de contacto esperada o de la tensión de contacto de choque eléctrico (con el resistor de 1 kΩ).
• Medición de las tensiones alternas 0...750 V.
• Medición de frecuencia 45,0...65,0 Hz.
• Memoria de 990 resultados de la medición, posibilidad de mandarlos a la PC a través de USB o Bluetooth.
• Alimentación: batería recargable.

Donde otros ni siquiera intentan

En las inmediaciones del transformador o centros de transformación, donde en los circuitos de seguridad se utilizan dispositivos de protección de alta corriente (fusibles de varios cientos de amperios, conmutadores de motor) se pueden esperar corrientes de cortocircuito de cientos de kiloamperios. Medir la impedancia de bucle en estas redes de medición exige tener el medidor de alta corriente que permite medir el valor Z_S a nivel de miliohmios individuales. Debido a la solución técnica original, al usar componentes que no están disponibles en la oferta comercial (resistencia de cortocircuito única), el medidor Sonel ofrece un medidor excelente en condiciones tan exigentes.

Mediciones sin compromiso

Los medidores de la impedancia del bucle disponibles en el mercado miden con la corriente semiperiódica, es decir, asimétricamente. Esta solución introduce una constante transitoria y una constante DC, lo que no siempre resulta en un comportamiento lineal del transformador durante la prueba. Esto a su vez afecta a la exactitud de los resultados.

El instrumento de alta corriente MZC-330S mide con la corriente simétrica, que se basa en un período completo: todo gracias al avanzado diseño del sistema de medición, así como el circuito de cortocircuito.

Aplicación

El instrumento se utiliza para medir la red con tensión nominal:

• hasta 750 V, donde la corriente de cortocircuito potencial puede llegar a 95,8 kA según la norma EN 61557.

Estos parámetros hacen que los medidores sean ideales para el control y la medición en los parques eólicos, trenes de alta velocidad o en los objetos propiedad o sujetos a centrales eléctricas.

El trabajo remoto no pasa de moda

Se puede dirigir a distancia con un dispositivo: basta con que el medidor esté conectado a la misma red wifi que el aparato de control. Esto significa que se puede usar cualquier dispositivo que tenga buscador de internet. Una vez abierto el panel virtual de operaciones en el buscador, el usuario podrá llevar el cabo la medición desde una distancia que le resulte cómoda y, a continuación, leer los resultados.

Siguiendo el paso anterior, se puede acceder igualmente a los resultados de las mediciones guardadas en la memoria y, lo que es más importante, se pueden descargar también de la forma tradicional: con un cable USB.
