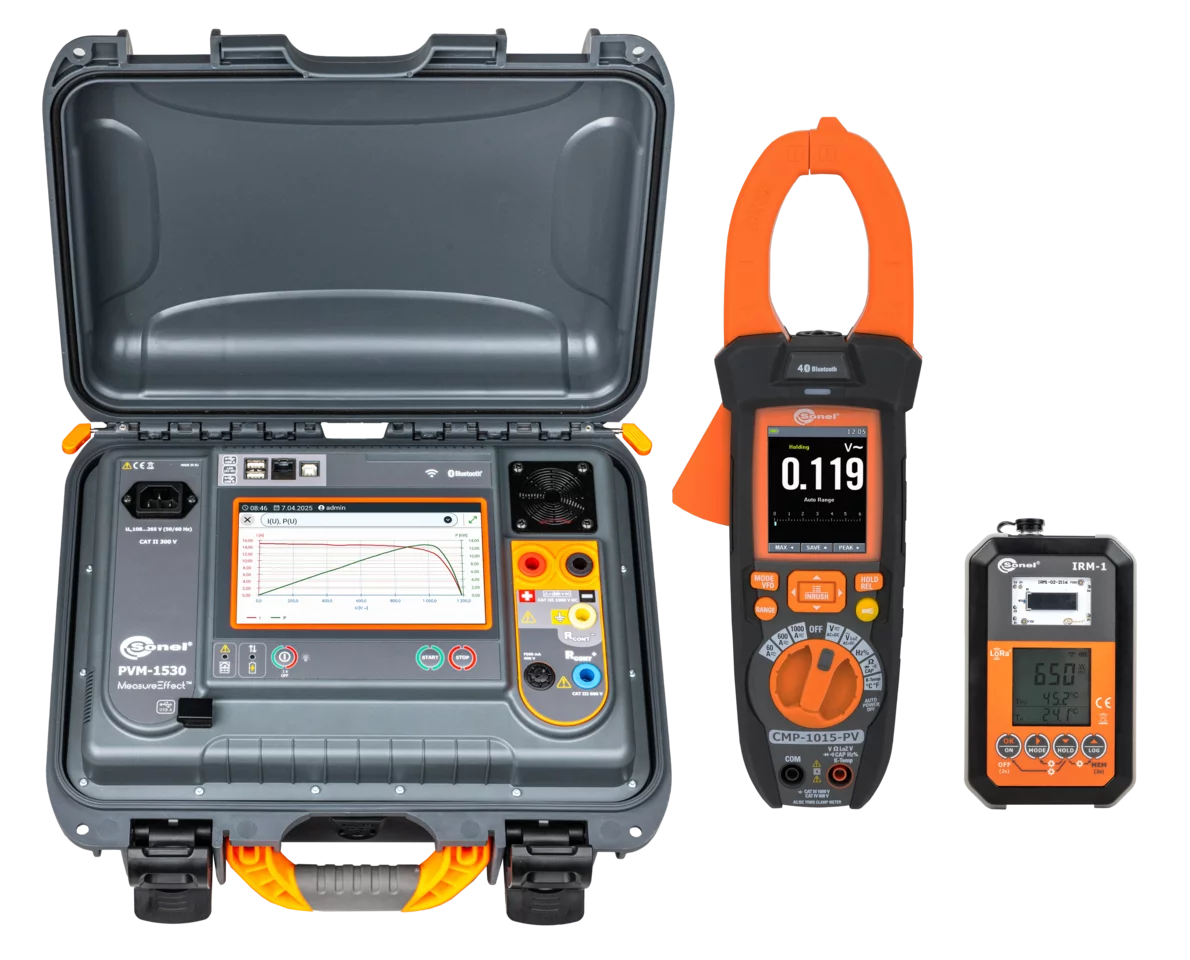

PVM-1530 Pro

Medidores para instalaciones fotovoltaicas

PVM-1530 | Características

• Permite realizar mediciones de categoría 1 según la norma IEC 62446-1.
• Permite medir la característica I-U para categoría 2 según la norma IEC 62446-1.
• Posibilidad para definir procedimientos de medición.
• Permite la conversión de parámetros en condiciones STC de acuerdo con la norma IEC 60891 gracias a la cooperación con el medidor de radiación solar y de temperatura IRM-1.
• Función reSYNC – finalización automática de resultados con parámetros ambientales y su conversión a condiciones STC después de restablecer la conexión con IRM-1.
• La interfaz de radio acoplable garantiza la cooperación con el medidor IRM-1 en largas distancias.
• Módulo Bluetooth y Wi-Fi incorporado para comunicación con dispositivos externos.
• Gran memoria de mediciones en forma de estructura.
• Gran pantalla táctil que garantiza una buena visibilidad bajo la luz solar directa.

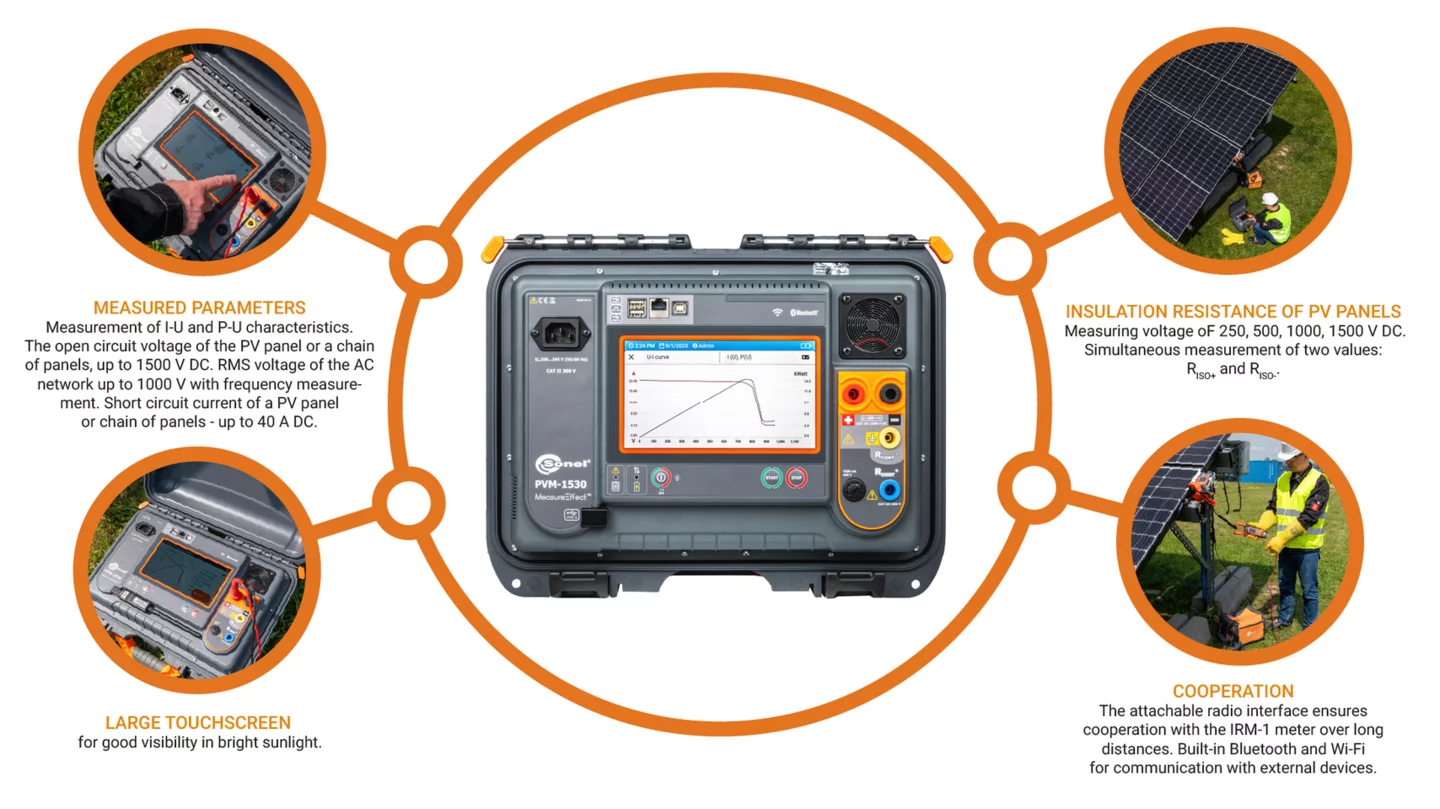

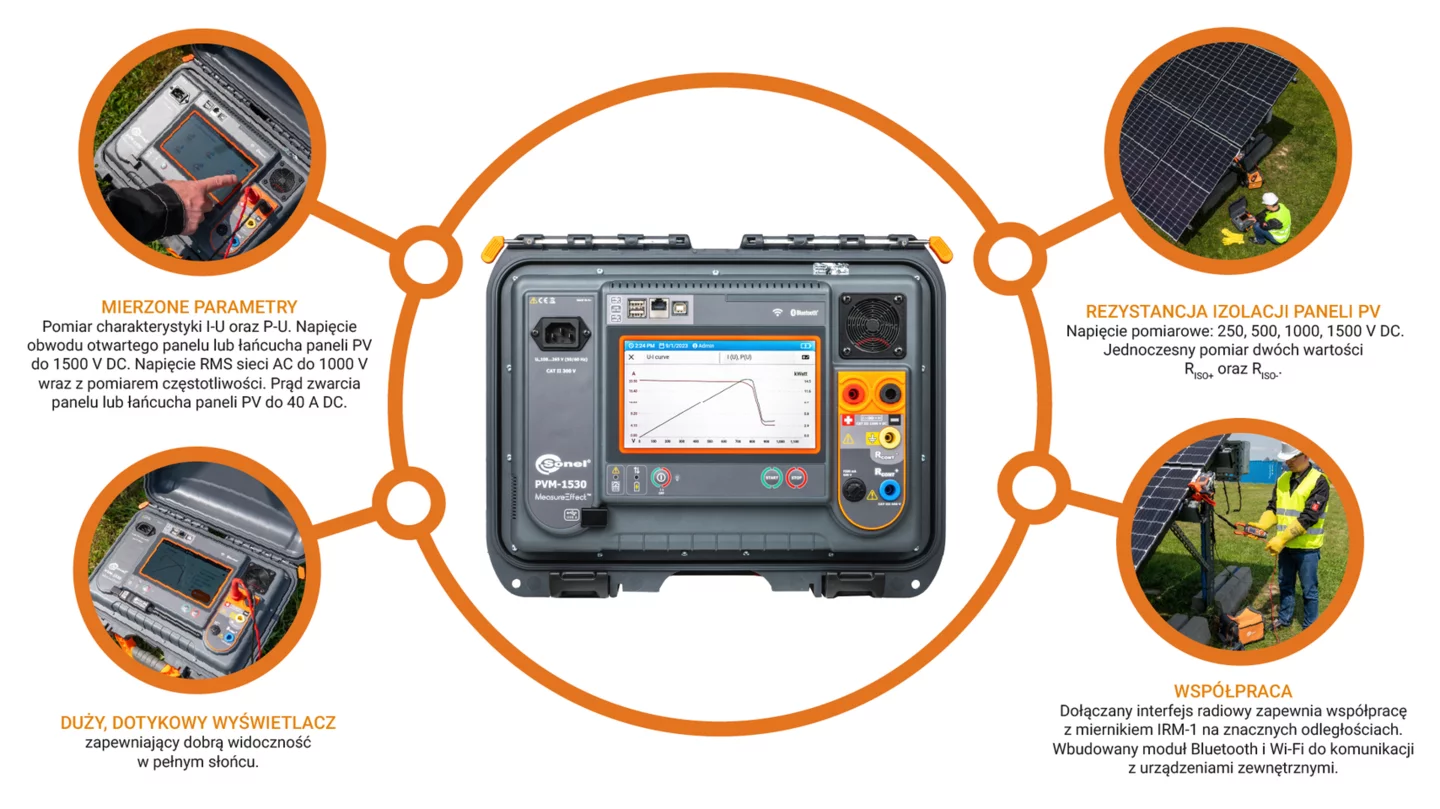

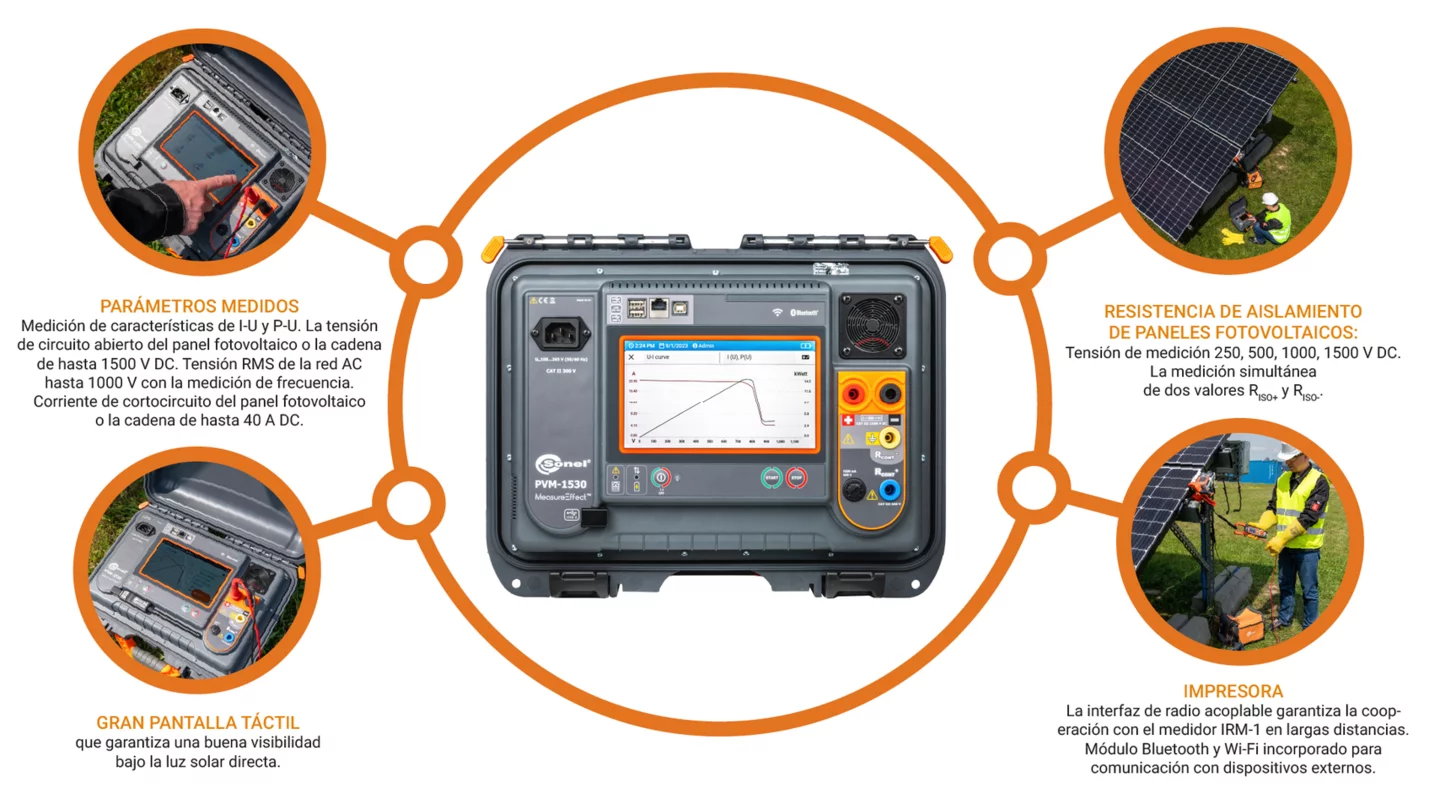

PVM-1530 | Parámetros medidos

• Medición de características de I-U y P-U. Conversión a condiciones STC.
• La tensión de circuito abierto del panel fotovoltaico o la cadena de hasta 1500 V DC.
• Tensión RMS de la red AC hasta 1000 V con la medición de frecuencia.
• Corriente de cortocircuito del panel fotovoltaico o la cadena de hasta 40 A DC.
• Resistencia de aislamiento de paneles fotovoltaicos: tensión de medición 250, 500, 1000, 1500 V DC, la medición simultánea de dos valores R_ISO+ y R_ISO-.
• Resistencia de aislamiento de circuitos de AC: tensión de medición 250, 500, 1000 V DC.
• Resistencia de los conductores de protección y compensación con la corriente de ±200 mA.
• Medición de la corriente de funcionamiento de paneles fotovoltaicos y la corriente AC, todo con el medidor CMP-1015-PV.
• Medición de potencia de AC/DC.
• Prueba del diodo de bypass, detección automática de polaridad.
• Prueba de diodos de bloqueo de 1000, 1500 V DC.

PVM-1530 | Mediciones de cat. 1 y característica de I-U

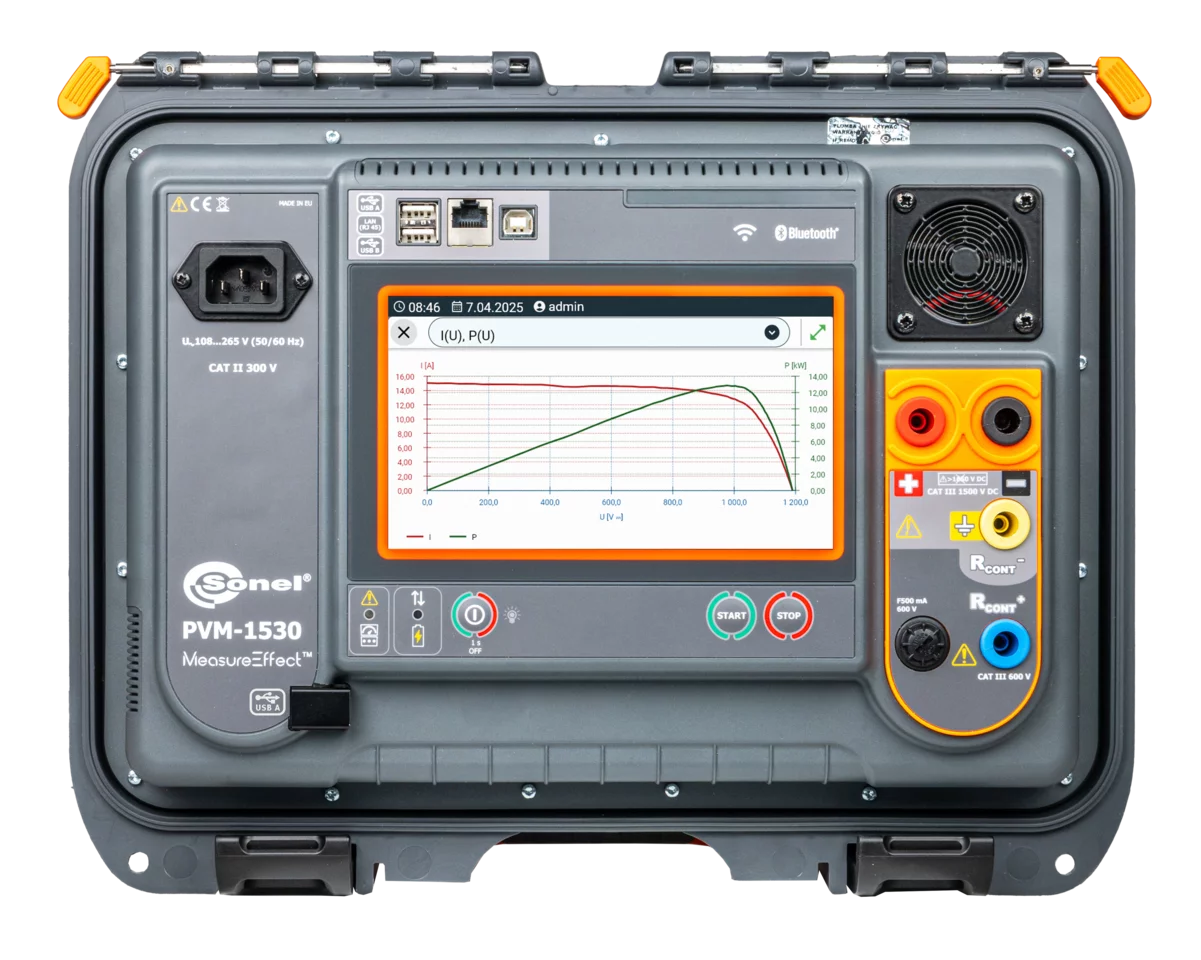

El PVM-1530 es un medidor pionero para instalaciones fotovoltaicas hasta 1500 V con tantas funciones de medición. Su selección se realiza mediante la pantalla táctil. La pantalla es grande, colorida y con una fuerte iluminación de fondo, por lo que el funcionamiento bajo la luz solar directa no es un problema. La amplia memoria estructural acorta significativamente el tiempo de preparación de la documentación después de la medición.

PVM-1530 | Estanqueidad y resistencia

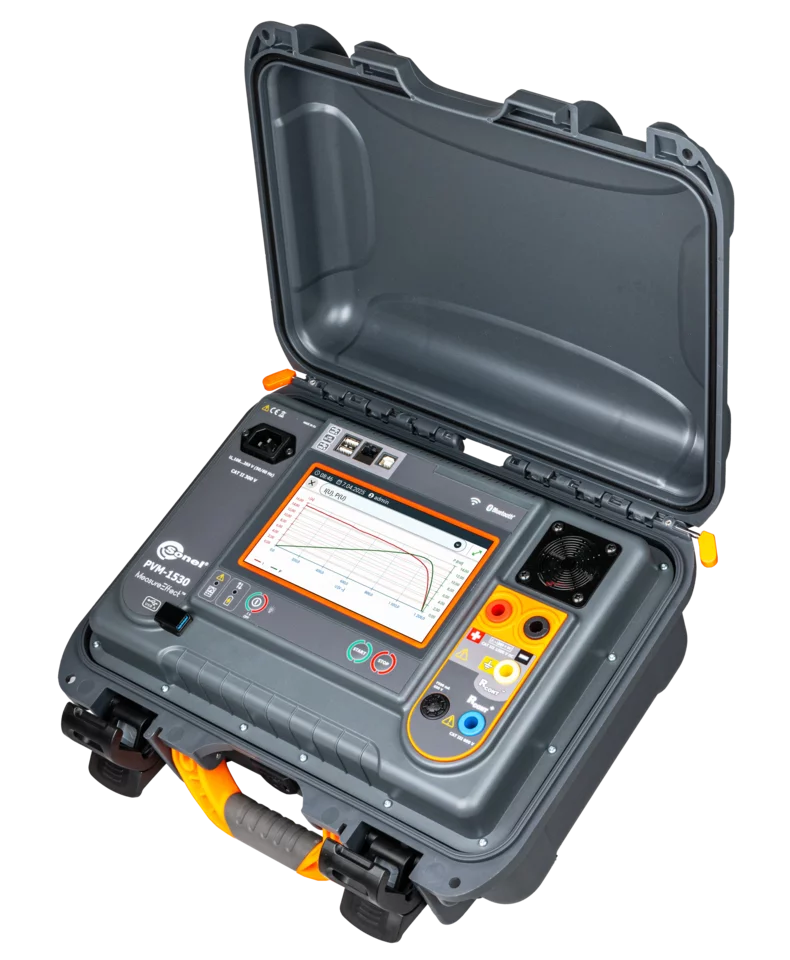

Los medidores funcionan bien en condiciones ambientales adversas. El maletín PVM-1530 es resistente y hermético cuando está cerrado, lo que facilita la protección del medidor durante la medición.

PVM-1530 | Comunicación y software

Los datos de medición de PVM-1530 se pueden transferir al ordenador a través de la comunicación por cable y inalámbrica. Sonel Reader guarda los datos recogidos en formatos populares y los imprime. Para generar un informe sobre las pruebas relativas a la protección contra descargas eléctricas, se debe utilizar el programa opcional Sonel Reports Plus.

PVM-1530 | ¿Problemas? ¡reSYNC!

Puede suceder que en el transcurso de las mediciones el PVM-1530 se aleje tanto del IRM-1, que se pierda la comunicación entre ambos. Si se continúan las mediciones, luego de que se restablezca la conexión, los resultados se complementarán automáticamente con los parámetros ambientales, que mientras tanto fueron registrados por el IRM-1 en su memoria temporal y convertidos en condiciones STC.

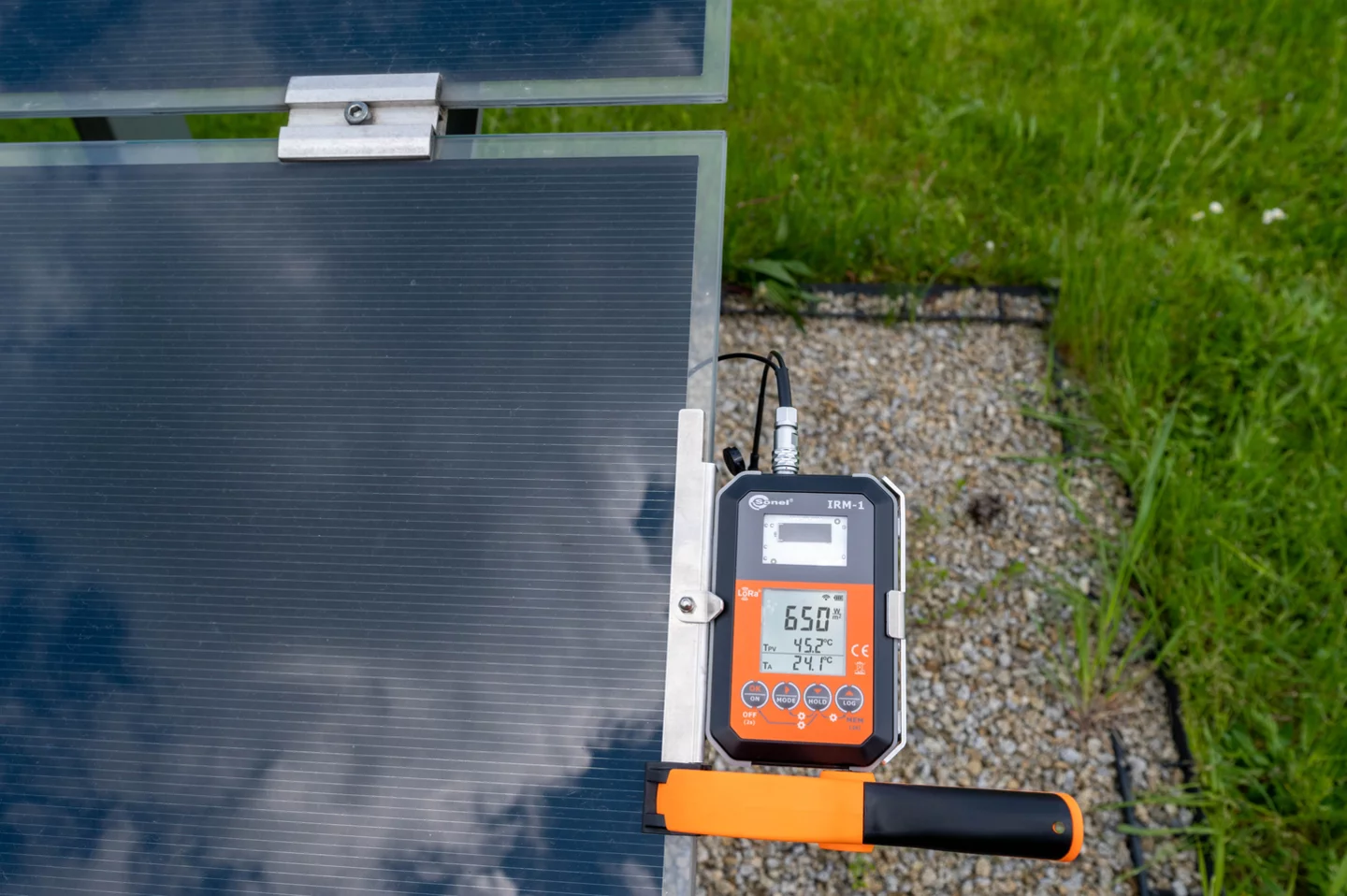

IRM-1 | Características

• Medición de radiación solar y temperatura.
• Interfaz LoRa para la comunicación con un medidor maestro: ¡alcance mucho mayor que el de Bluetooth!
• Sincronización automática de datos con un medidor maestro con función reSYNC.
• Brújula y sensor de inclinación integrados.
• Un registrador incorporado que se puede utilizar para registrar la radiación solar antes de construir la instalación fotovoltaica, así como para medir el sombreado de instalaciones existentes.
• Gran memoria de mediciones: 999 celdas de memoria caché y 5000 registros del registrador hasta que se llene la memoria (registro de una sola vez) con posibilidad de sobrescribir (registro continuo).

IRM-1 | Parámetros medidos

• Intensidad de radiación solar (irradiancia) en W/m² o BTU/ft² h.
• Temperatura del panel fotovoltaico en °C o °F.
• Temperatura ambiente en °C o °F.
• El ángulo de inclinación de los paneles.
• La orientación de los paneles gracias a la brújula incorporada.

IRM-1 | Estanqueidad y resistencia

El medidor funciona bien en condiciones ambientales adversas. La carcasa con estanqueidad IP65 proporciona protección contra la entrada de polvo y agua. Esto es especialmente importante a la hora de medir instalaciones fotovoltaicas, que siempre están ubicadas en espacios abiertos.

IRM-1 | Comunicación y software

Los datos de medición de IRM-1 se pueden transferir al ordenador a través del puerto USB. Además, el dispositivo tiene la interfaz LoRa inalámbrica incorporada (en inglés Long Range), por lo que se realiza el intercambio automático de datos con un medidor maestro, incluso a larga distancia.

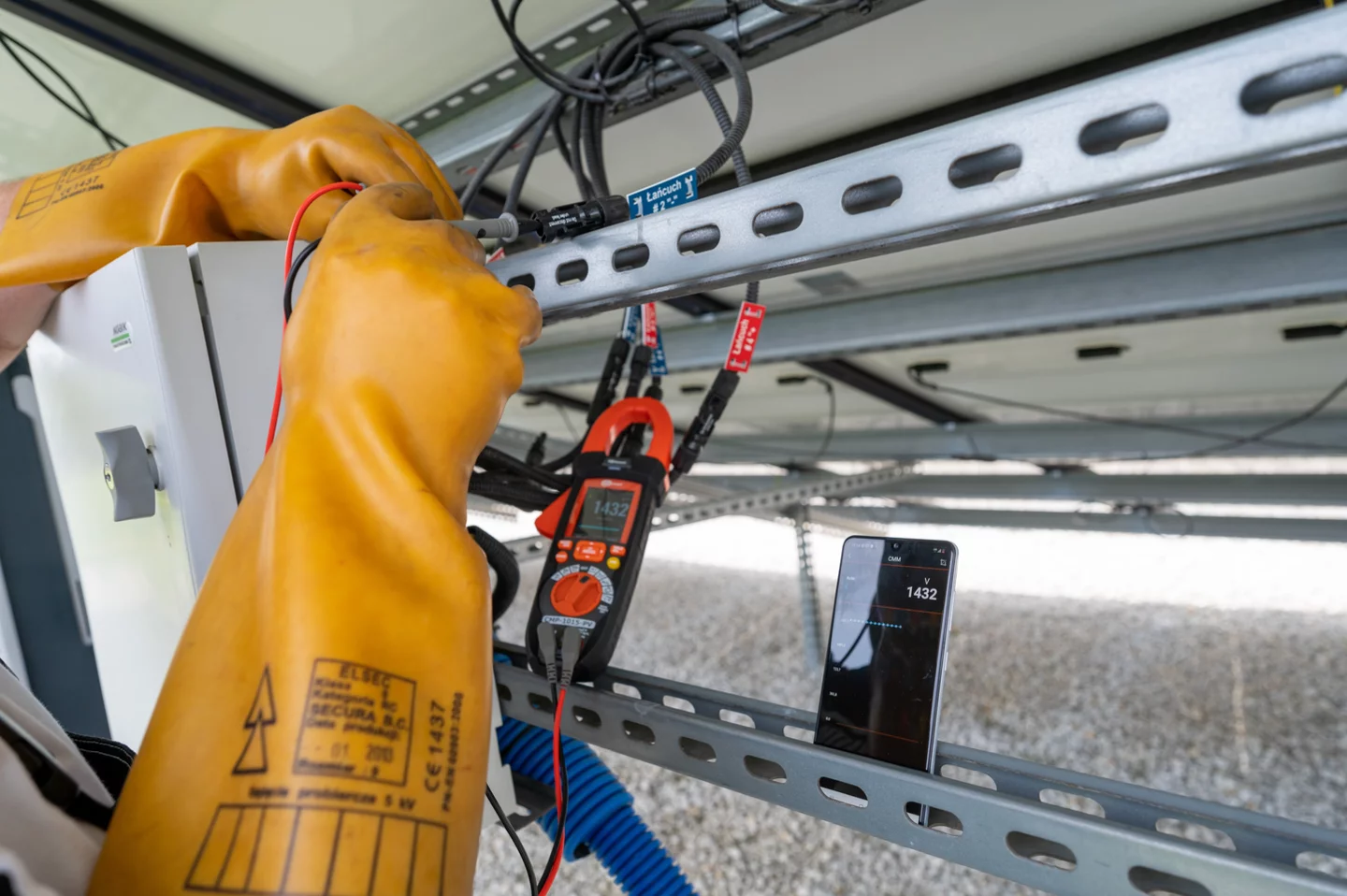

CMP-1015-PV | Fotovoltaica bajo control

Un dispositivo especial para medir la corriente y el voltaje de DC en instalaciones fotovoltaicas con voltajes de 1500 V. El medidor también permite mediciones precisas detrás de los convertidores de frecuencia gracias a la función VFD.
