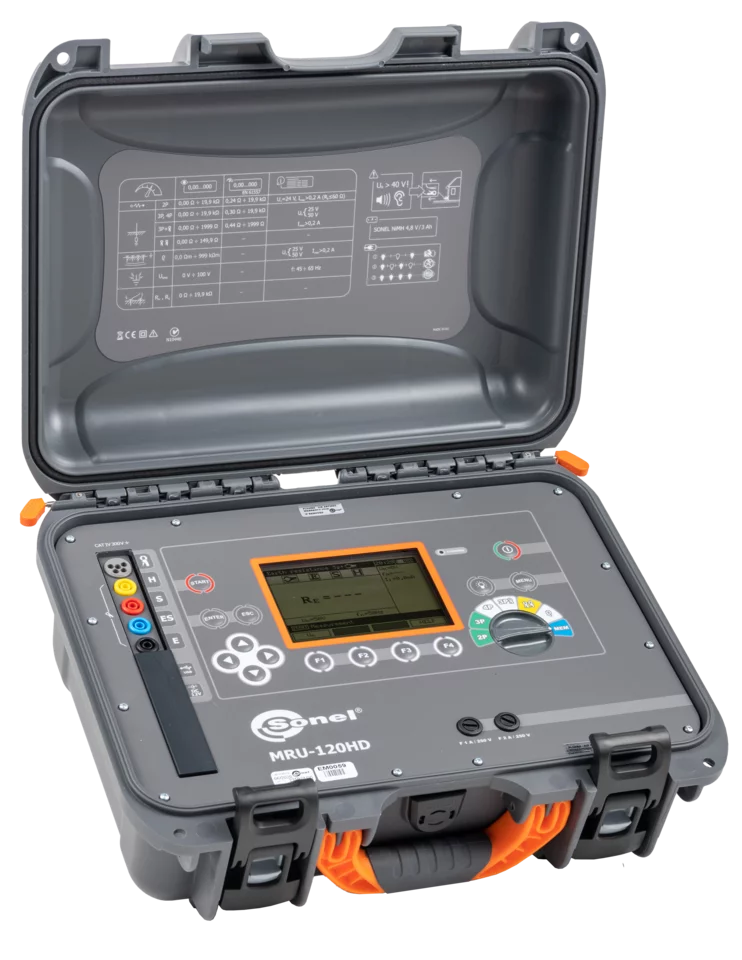

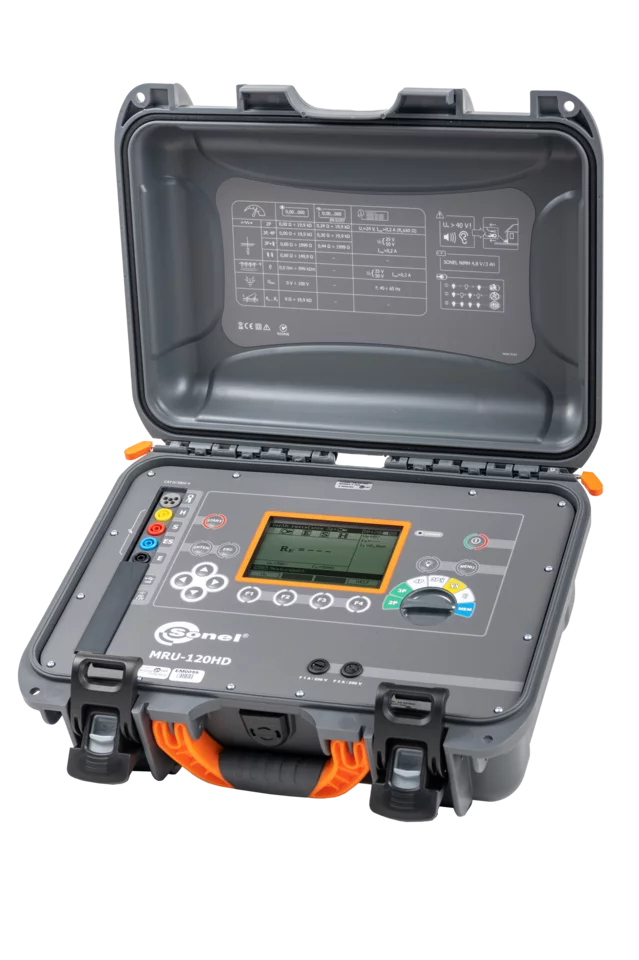

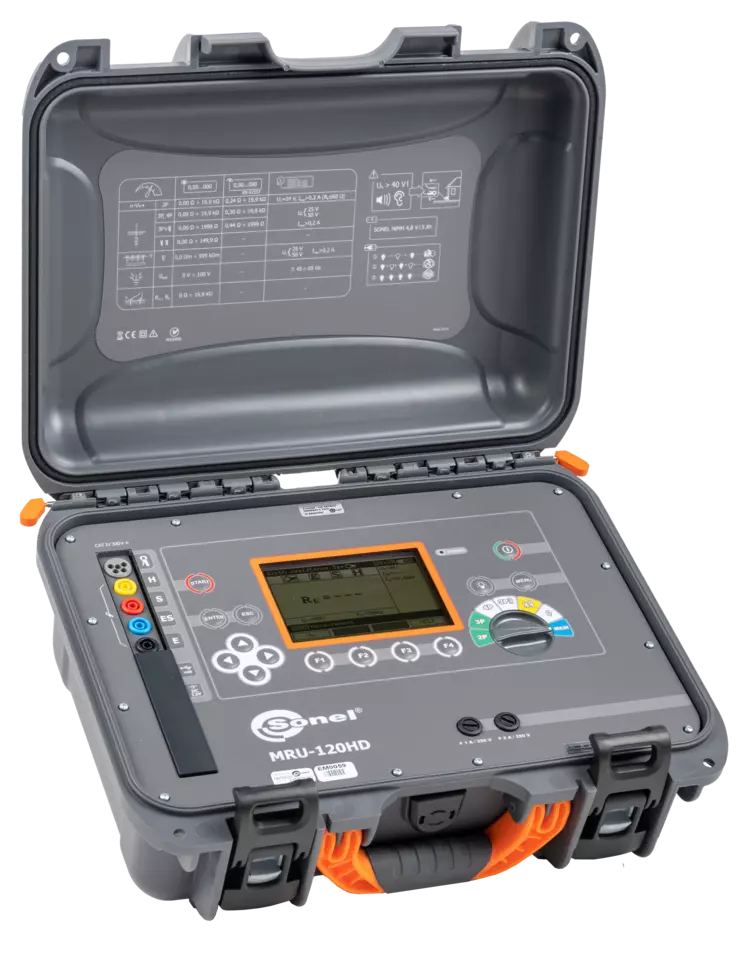

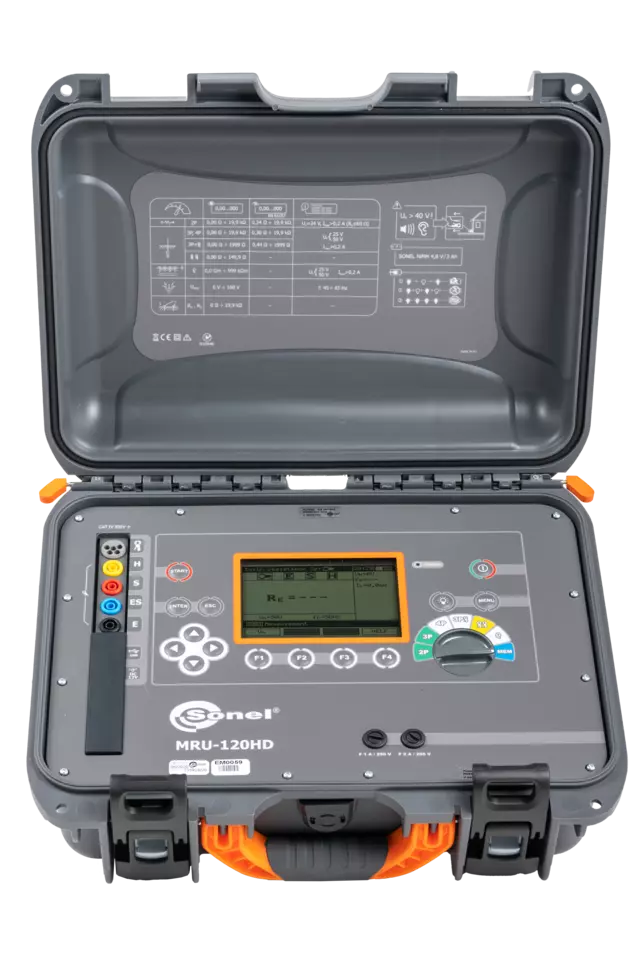

MRU-120HD

Medidor de resistencia a tierra y resistividad de suelo

Métodos de medición

• Método de 3 polos y 4 cables – la medición de puestas a tierra con sondas auxiliares
• Método de 3 polos con pinza – la medición de múltiples puestas a tierra
• Método de dos pinzas – la medición de puestas a tierra cuando no se pueden utilizar las sondas auxiliares
• Resistividad del suelo – método de Wenner
• Resistencia de conductores de puesta a tierra y compensatorios con la corriente ≥200 mA con la función de auto-cero: cumple con los requisitos de la norma EN 61557-4

Características adicionales

• Excelente resistencia a las duras condiciones ambientales: la carcasa de la maleta protege contra la entrada de polvo y agua y protección contra caídas
• Medición de la resistencia de los electrodos auxiliares RS y RH
• Medición de la tensión de interferencia
• Medición en la presencia de tensión de interferencia generadas por sistemas de red con frecuencia de 50 Hz o 60 Hz
• Selección de tensión de medición máximo (25 V y 50 V)
• Cálculo automático de la resistividaddel suelo en ohmio metro (Ωm) y ohmio pie (Ωft)
• Memoria de 990 resultados de mediciones (10 bancos de 99 celdas)
• Calibración de pinza utilizada
• Reloj en tiempo real (RTC)
• Transmisión de datos a la computadora
• Indicación de batería

Aplicación

MRU-120HD fue creado para las condiciones de trabajo más difíciles. Genera una corriente de medición superior a 200 mA, que proporciona mediciones efectivas de la conexión a tierra de objetos de energía tales como estaciones transformadoras y centrales eléctricas.
Gracias a los métodos que utilizan pinzas, no es necesario desconectar los conectores de control, lo que a veces es una operación muy tediosa. Esto juega un papel especial cuando se realizan trabajos en objetos expuestos a las condiciones climáticas, donde los elementos de conexión a veces se corroen o empañan.
La interfaz gráfica de usuario proporciona lecturas claras y mensajes explícitos.

Transporte y seguridad

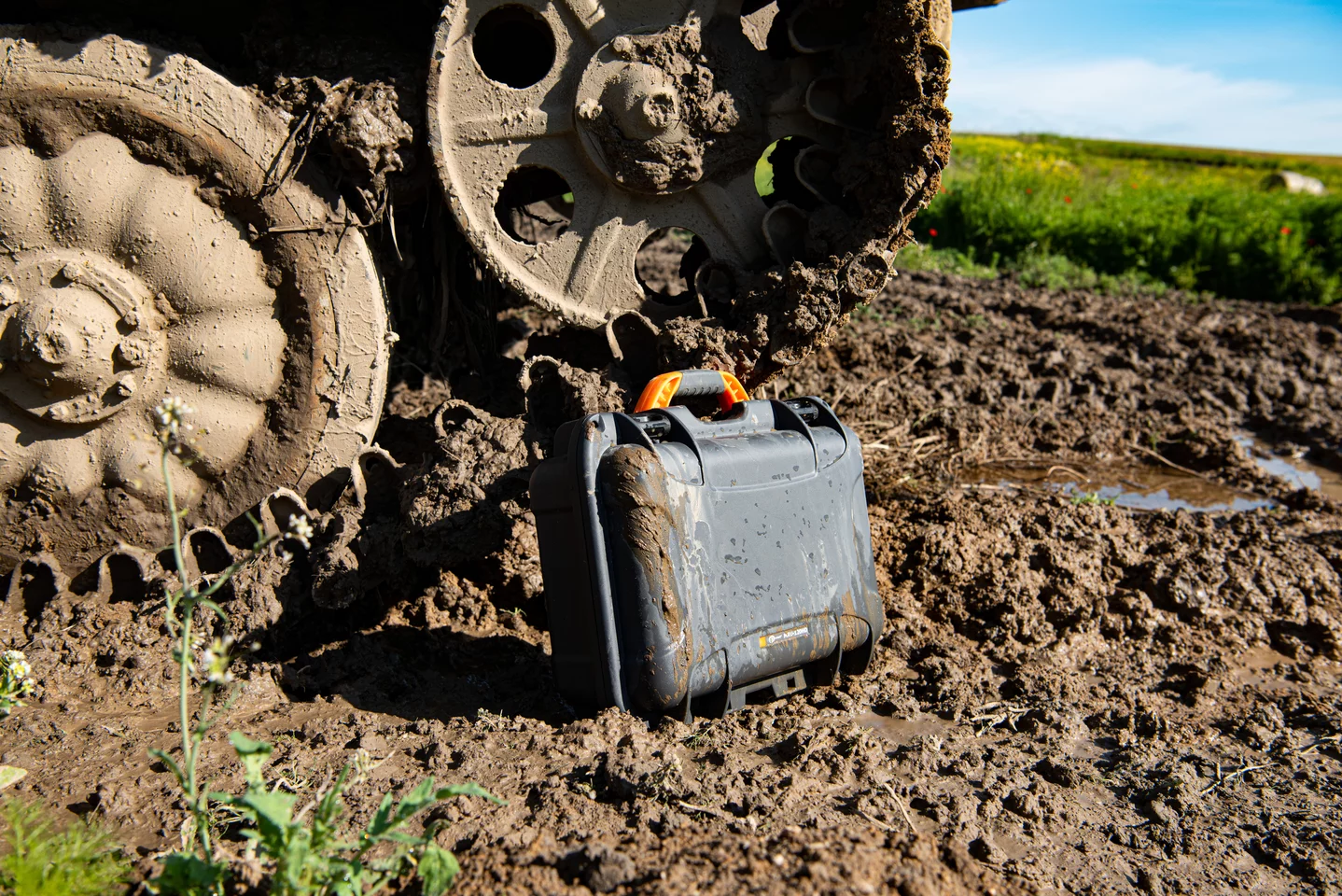

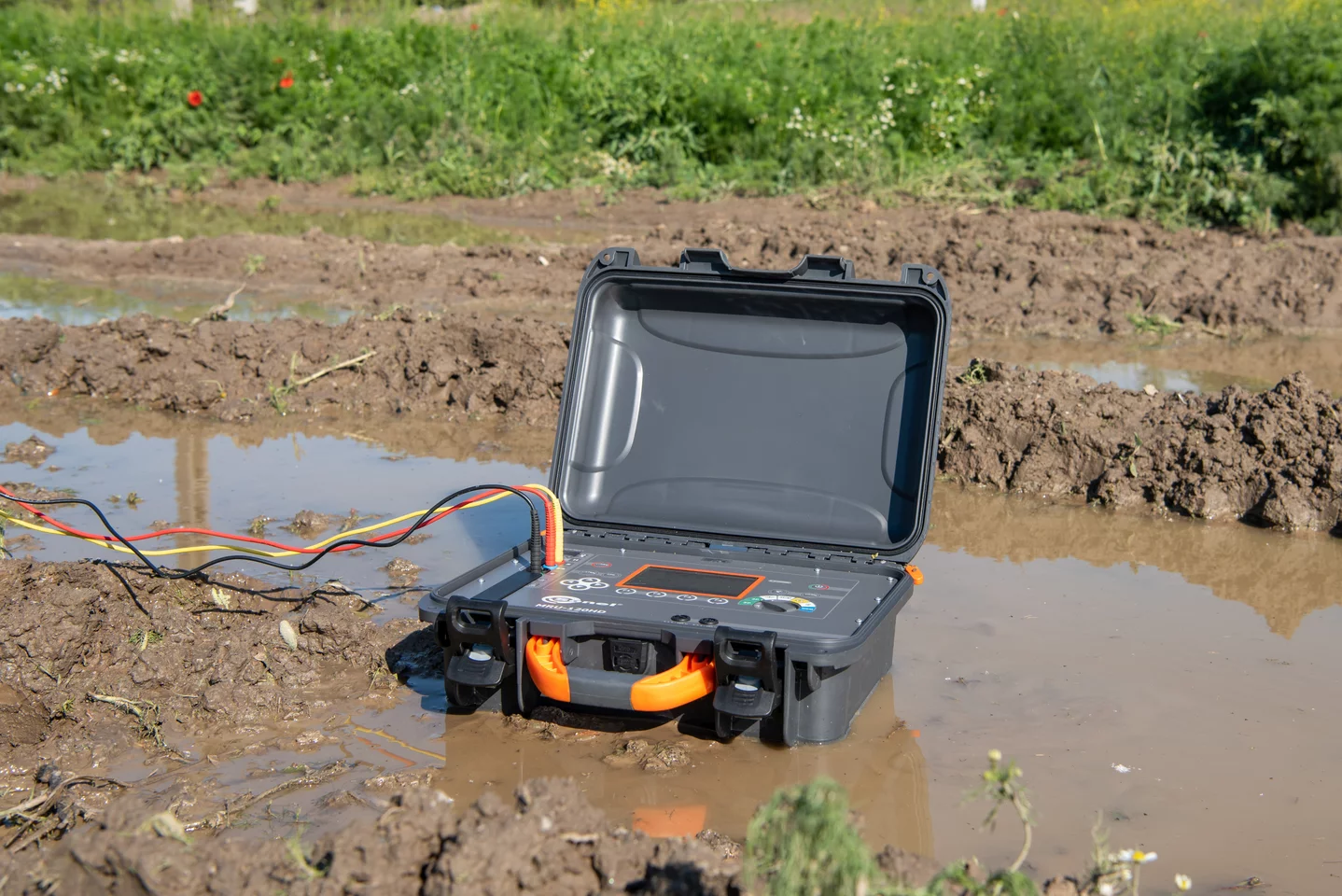

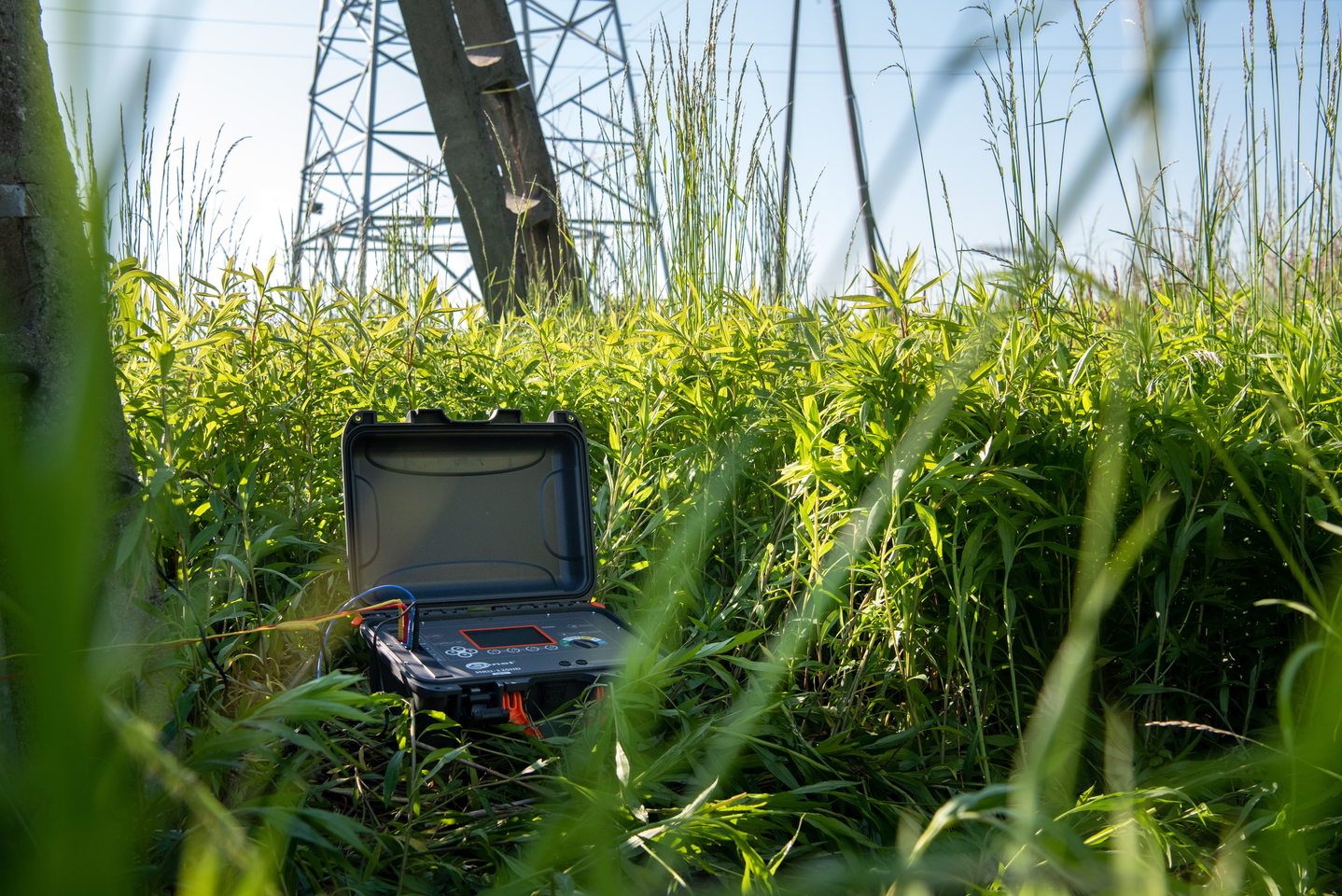

No importa si toma mediciones mientras camina en el barro o si trabaja en la arena entre nubes de polvo. El medidor MRU-120HD está listo y no decepcionará. El grado de protección IP67 cuando la cubierta está cerrada garantiza la estanqueidad al polvo y evita la entrada de agua, incluso cuando la maleta se sumerge brevemente! Al medir, la estanqueidad sigue siendo alta (IP54), proporcionando protección contra el polvo y las salpicaduras de agua desde cualquier dirección.

Capacidades

Los métodos de medición disponibles en el dispositivo permiten un control integral de la conexión a tierra de trabajo y protección. La función de calibración de los cables de prueba elimina la influencia de su resistencia en el resultado. Sin embargo, esto es solo el comienzo.

• El método de cuatro cables proporciona una medición muy precisa de los pequeños valores de resistencia esperados: elimina la resistencia de los cables de prueba que conectan el medidor a tierra.
• Medición de la continuidad de conductores de protección y uniones equipotenciales con una corriente superior a 200 mA cumple los requisitos de la norma EN 61557-4.
• Antes de realizar la medición, el medidor verifica si el objeto probado está bajo una tensión de interferencia excesivo, lo que puede indicar problemas adicionales.

Memoria y resultados

Los resultados se pueden guardar en la memoria del dispositivo. Se divide en 10 bancos de 99 celdas, cada una correspondiente a una medida. Estos resultados pueden transferirse fácilmente al software Sonel Reader para su archivo o posterior análisis e investigación.
