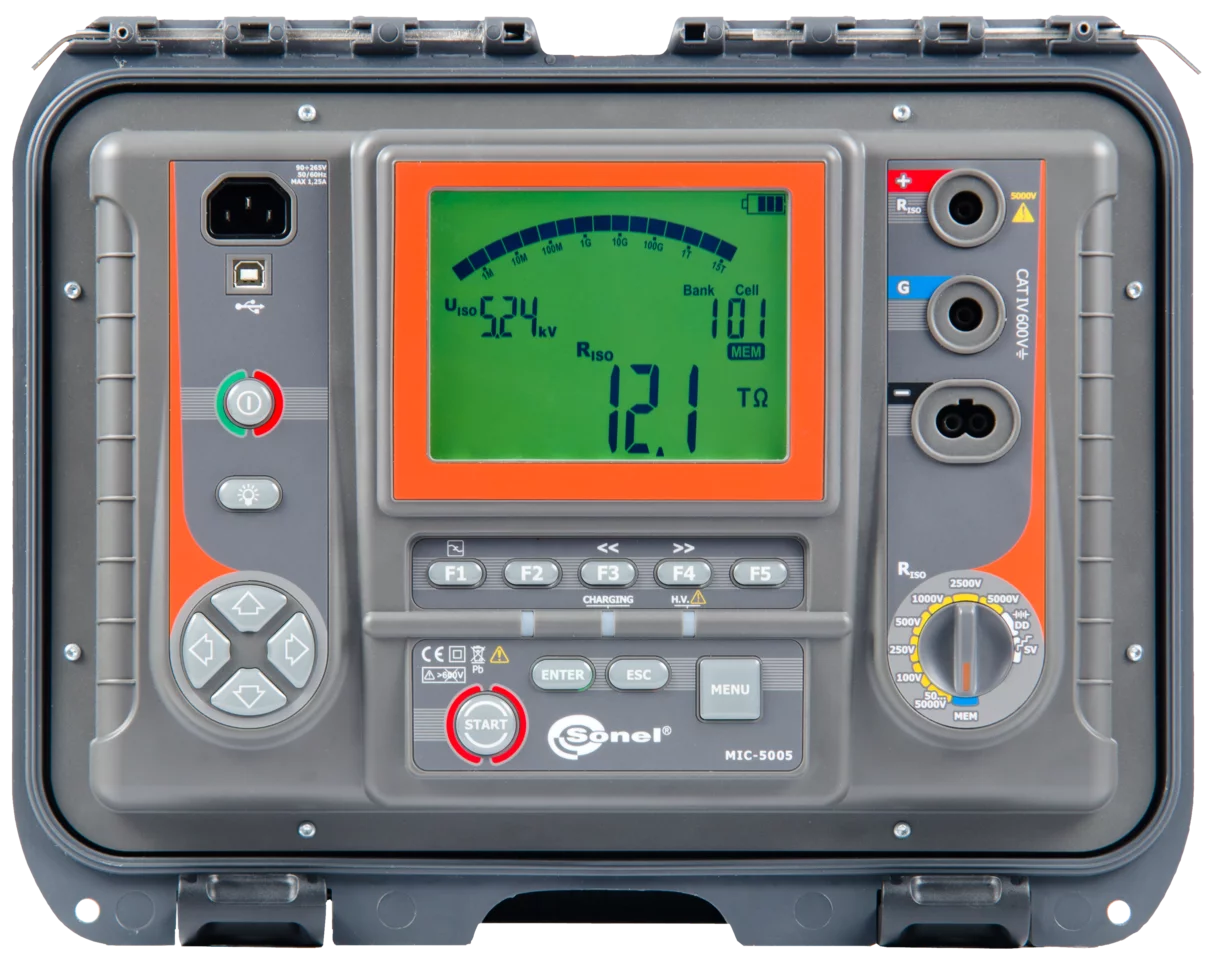

Medidor de resistencia de aislamiento MIC-5005

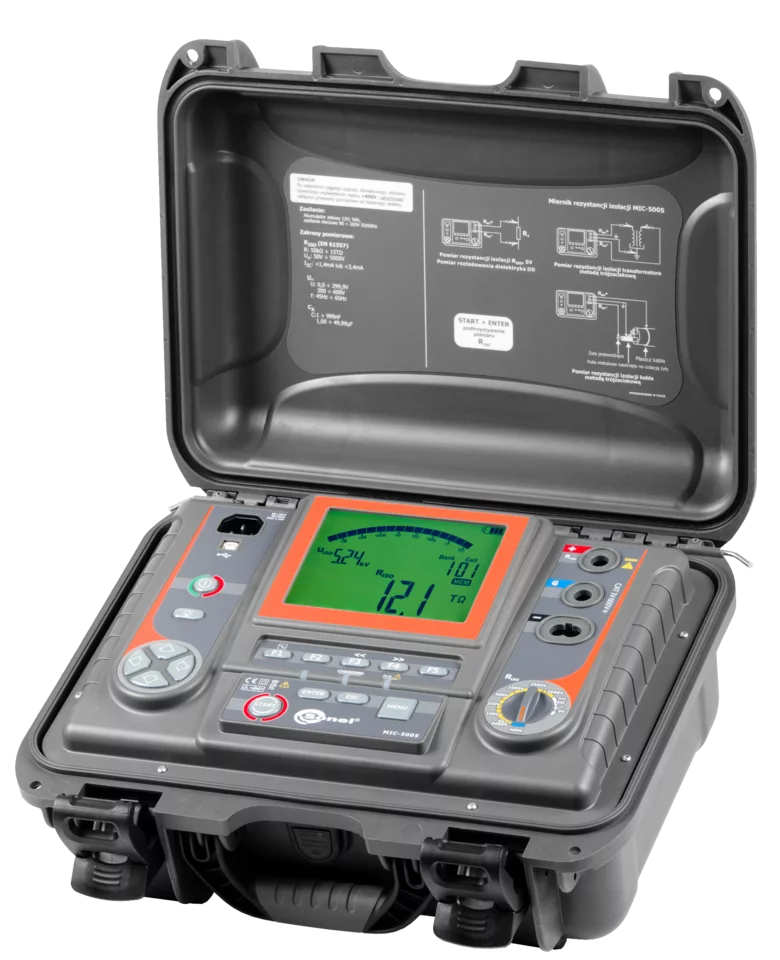

Medidor de resistencia de aislamiento MIC-5005-1

MIC-5005
Medidor de resistencia de aislamiento

Name: Medidor de resistencia de aislamiento
Brand: Sonel
SKU: S92-WMESMIC5005
Availability: OutOfStock

Índice de cat. WMESMIC5005

ean 5907624029620

Clase de protección IP: IP 67

Categoría de medición: CAT III 1000 V, CAT IV 600 V

Transmisión de datos: Bluetooth, USB

Pantalla: monocromática, retroiluminada, segmentado

no disponible

Pide una oferta

Mediciones de resistencia de aislamiento: ir por lo mejor

El medidor de resistencia de aislamiento Sonel MIC-5005 es una herramienta fiable para medir la resistencia de aislamiento de hasta 15 TΩ. a corriente máxima de medición es de 1,2 mA o 3 mA, lo que garantiza la carga de un objeto de gran capacidad en poco tiempo. Cada medición, tanto en el caso de expiración del tiempo programado como de interrupción manual, finaliza con la descarga del objeto por el medidor. Este dispositivo tiene algoritmos únicos que permiten reconocer el tipo de la tensión presente en el objeto, por lo que el dispositivo puede determinar si la tensión es de la red y entonces no se realizará la medición o también es la tensión generada por el campo electromagnético y entonces se realizará la medición. Esto permite realizar mediciones en presencia de campos electromagnéticos muy fuertes donde antes esto era imposible.

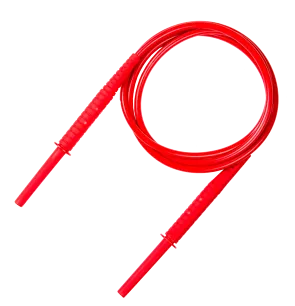

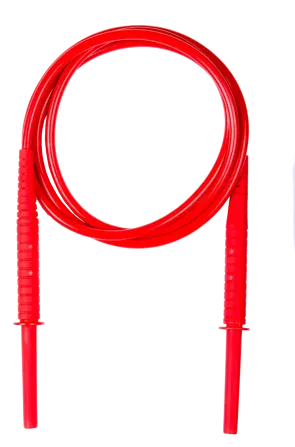

El dispositivo MIC-5005 está equipado con accesorios que garantizan la seguridad durante las mediciones con todas las tensiones disponibles: los cables de medición, las sondas y los cocodrilos cumplen con estándares extremadamente estrictos (resistencia de voltaje garantizada de 11 kV para cables de medición y 5,5 kV para cocodrilos y sondas de medición). Los accesorios se entregan de serie con un estuche práctico. Debido a la alta resistencia del dispositivo a las interferencias, se pueden utilizar cables con una longitud de hasta 20 m para las mediciones.

Características

Voltaje de prueba cualquiera en el rango desde 50…5000 V, 50…1000 V a pasos de 10 V, 1…5 kV a pasos de 25 V
Indicación continua de la resistencia de aislamiento o de la corriente de fuga medidas
Descarga automática del voltaje capacitivo del objecto de medición al final de medición de resistencia de aislamiento
Avisos acústicos con intervalos de 5 segundos para facilitar el uso del temporizador
Temporizador con tiempo de medición ajustable - max. 99'59'’
Medición de T₁, T₂ y T₃ para tiempos de prueba para uno o dos coeficientes de absorción con un rango de 1…600 s
Medición de coeficientes: polarización (PI), absorción Ab1, Ab2, relación de absorción dieléctrica (DAR)
Indicación de la tensión de prueba real durante la medición
Corriente de prueba: 1,2 mA o 3 mA
Método de medición de resistencia de aislamiento de dos y tres cables
Mediciones con cables de prueba hasta 20 m
Protección contra medición de objetos con voltaje viva
Medición de capacitancia durante la medición de R_ISO
Mediciones con la tensión creciente (SV)
Calculo de la Descarga Dielectrica (DD)
Función con filtro digital para mediciones en ambientes de alta contaminación con ruido

Características adicionales

Alta resistencia a interferencias - filtros digitales (10 s, 30 s, 60 s)
Medición de Capacitancia durante la medición de R_ISO
Medición de Corriente de fuga durante la prueba de R_ISO
Medición al inicio del voltaje DC y AC en el rango de 0…600 V
Memoria interna con 990 bancos (para 11880 registros) con capacidad de transmisión de datos inalámbrica a PC (Bluetooth) o a través del cable USB
Alimentación auxiliar de la red o paquete acumuladores
Retroiluminación de pantalla
Retroiluminación de teclas
El instrumento cumple según requerimientos del estándar EN 61557

Medición de resistencia de aislamiento

Rango de medida según IEC 61557-2

R_ISOmin= U_ISOnom/I_ISOmax= 50 kΩ…15,0 TΩ (I_ISOmax =1,2 mA o 3 mA)

Rango	Resolución	Precisión
0…999 kΩ	1 kΩ	±(3% v.m. + 10 dígitos)
1,00…9,99 MΩ	0,01 MΩ	±(3% v.m. + 10 dígitos)
10,0…99,9 MΩ	0,1 MΩ	±(3% v.m. + 10 dígitos)
100…999 MΩ	1 MΩ	±(3% v.m. + 10 dígitos)
1,00…9,99 GΩ	0,01 GΩ	±(3% v.m. + 10 dígitos)
10,0…99,9 GΩ	0,1 GΩ	±(3% v.m. + 10 dígitos)
100…999 GΩ	1 GΩ	±(3,5% v.m. + 10 dígitos)
1,00…9,99 TΩ	0,01 TΩ	±(7,5% v.m. + 10 dígitos)
10,0…15,0 TΩ	0,1 TΩ	±(10% v.m. + 10 dígitos)

“v.m.” - valor medido

Valores de la resistencia medida dependen de la tensión de medición

Tensión U_ISO	Rango de medición
250 V	500 GΩ
500 V	1 TΩ
1000 V	2,00 TΩ
2500 V	5,00 TΩ
5000 V	15,0 TΩ

Medición de capacidad

Rango	Resolución	Precisión
0…999 nF	1 nF	±(5% v.m. + 5 dígitos)
1,00…49,99 μF	0,01 μF	±(5% v.m. + 5 dígitos)

Capacidad resultante se muestra en la pantalla después de R_ISO
Para las tensiones inferiores a 100 V, el error de medición de la capacidad no está especificado

Peso y dimensiones

Parámetro	Valor
Peso neto (kg)	6
Peso del paquete (kg)	9.4
Ancho del paquete (cm)	44
Altura del paquete (cm)	33.5
Largo del paquete (cm)	31
