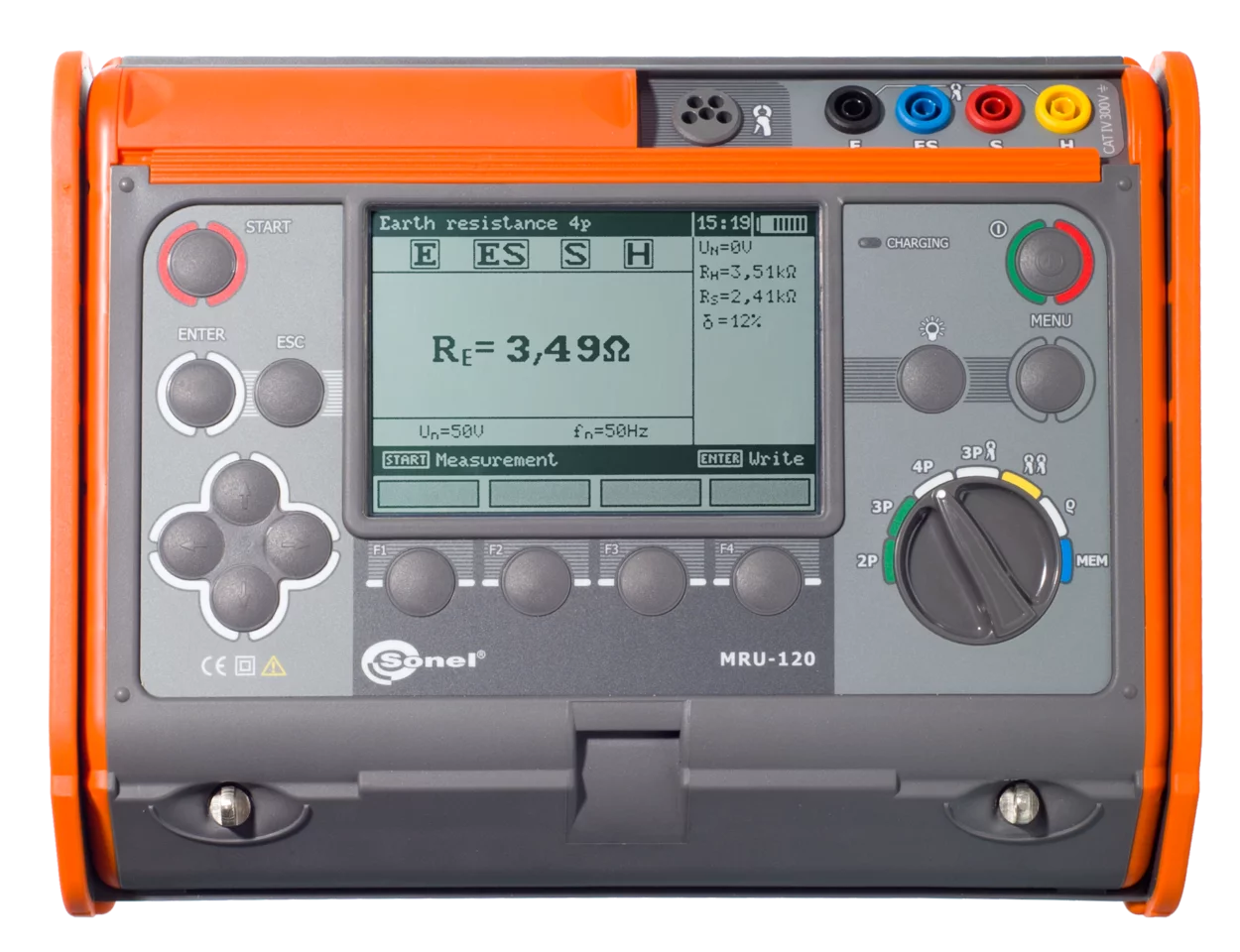

MRU-120 XL3

Medidor de resistencia de puesta a tierra y resistividad del suelo con estuche rígido

Métodos de medición

• Método de 3 polos y 4 cables – la medición de puestas a tierra con sondas auxiliares
• Método de 3 polos con pinza – la medición de múltiples puestas a tierra
• Método de dos pinzas – la medición de puestas a tierra cuando no se pueden utilizar las sondas auxiliares
• Resistividad del suelo – método de Wenner
• Resistencia de los conductores de tierra y compensatorios con la corriente ≥200 mA con la función de auto-cero: cumple con los requisitos de la norma EN 61557-4

Características adicionales

• Corriente de medición 200 mA – facilita realizar las mediciones de resistencia de puesta a tierra en terrenos difíciles (arena, terreno pedregoso)
• Medición de la resistencia de los electrodos auxiliares R_S y R_H
• Medición de la tensión de interferencia
• Medición en la presencia de tensión de interferencia generadas por sistemas de red con frecuencia de 50 Hz y 60 Hz
• Selección de tensión de medición máximo (25 V y 50 V)
• Cálculo automático de la resistividad del suelo en ohmio metro (Ωm) y ohmio pie (Ωft)
• Memoria de 990 resultados de mediciones (10 bancos de 99 celdas)
• Calibración de pinza utilizada
• Reloj en tiempo real (RTC)
• Transmisión de datos a la computadora
• Indicación de batería

Aplicación

MRU-120 fue diseñado para las condiciones de trabajo más duras. Genera la corriente de medición superior a 200 mA, lo que permite medir eficazmente las puestas a tierra de instalaciones de energía, tales como centros de transformación o centrales eléctricas.

Gracias a los métodos que utilizan pinzas, no es necesario desconectar los conectores de control, lo que a veces es una operación muy tediosa. Esto juega un papel especial cuando se realizan trabajos en objetos expuestos a las condiciones climáticas, donde los elementos de conexión a veces se corroen o empañan.

La interfaz gráfica de usuario proporciona lecturas claras y mensajes explícitos.

Protección y equipamiento

La carcasa de MRU-120 permite un trabajo seguro fuera, así como dentro de edificios. La protección IP54 protege el dispositivo contra agua y sólidos en caso de salpicaduras o mucho polvo. Además, la carcasa lo protege muy bien durante el transporte y la manipulación. El amplio equipamiento de serie permite realizar la mayoría de las mediciones, sin necesidad de comprar accesorios adicionales. MRU-120 es una solución versátil que ofrece un control completo de puesta a tierra.

Capacidades

Los métodos de medición disponibles en el dispositivo permiten un control integral de la conexión a tierra de trabajo y protección. La función de calibración de los cables de prueba elimina la influencia de su resistencia en el resultado. Sin embargo, esto es solo el comienzo.

• El método de cuatro cables proporciona una medición muy precisa de los pequeños valores de resistencia esperados: elimina la resistencia de los cables de prueba que conectan el medidor a tierra.
• Medición de la continuidad de conductores de protección y uniones equipotenciales con una corriente superior a 200 mA cumple los requisitos de la norma EN 61557-4.
• Antes de realizar la medición, el medidor verifica si el objeto probado está bajo una tensión de interferencia excesivo, lo que puede indicar problemas adicionales.

Memoria y resultados

Los resultados se pueden guardar en la memoria del dispositivo. Se divide en 10 bancos de 99 celdas, cada una correspondiente a una medida. Estos resultados pueden transferirse fácilmente al software Sonel Reader para su archivo o posterior análisis e investigación.

Otras funciones de uso

Ayuda integrada – las imágenes adicionales muestran cómo realizar correctamente la medición para cada método.

Corrección de conexiones – si el medidor detecta un error que no permite realizar una medición correcta, señalará este hecho en la parte superior de la pantalla utilizando el símbolo adecuado de la toma de medición.

Conjunto de datos de medición – además de medir la resistencia de tierra, se realizan las mediciones adicionales de tensiones de interferencia y resistencia de sondas auxiliares. Los resultados contienen información sobre la fecha y la hora de la prueba, lo que facilita crear la documentación de medición.
