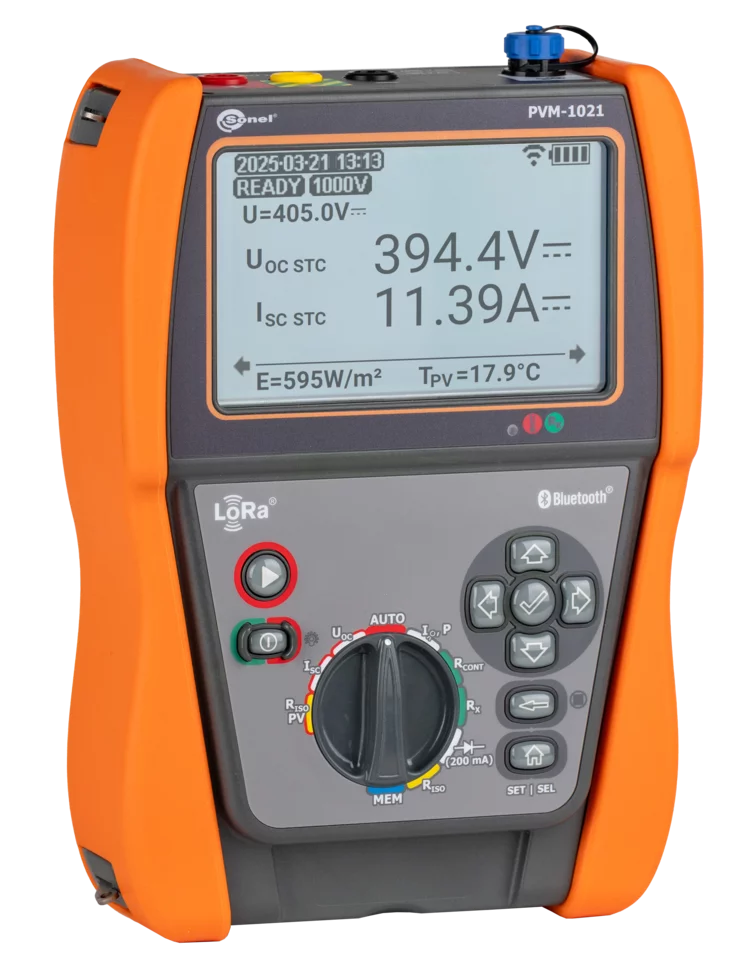

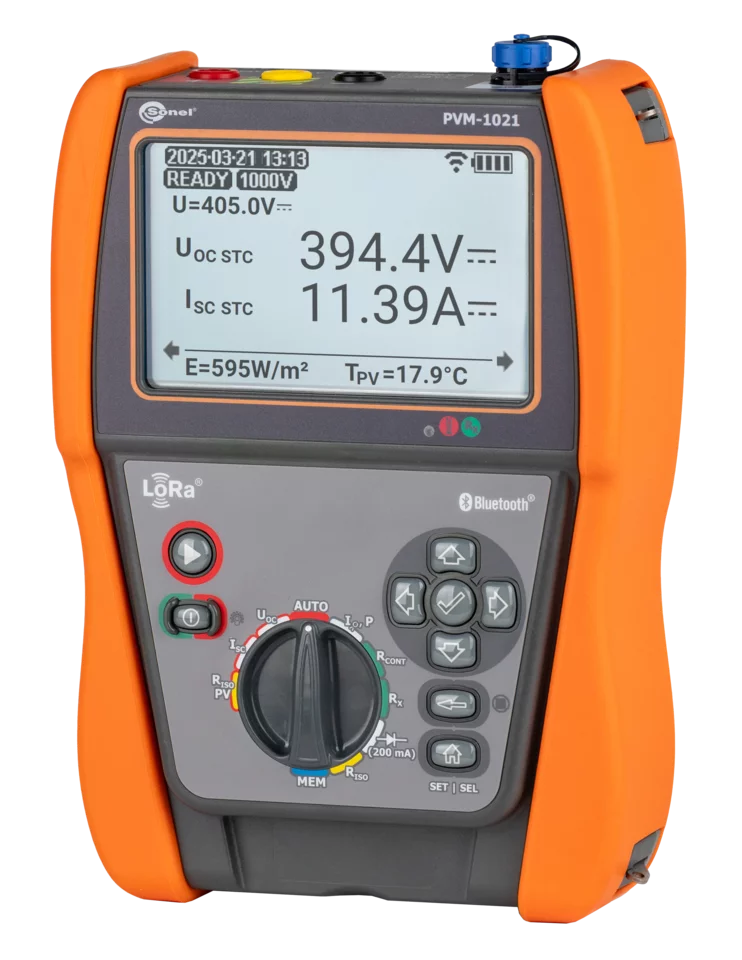

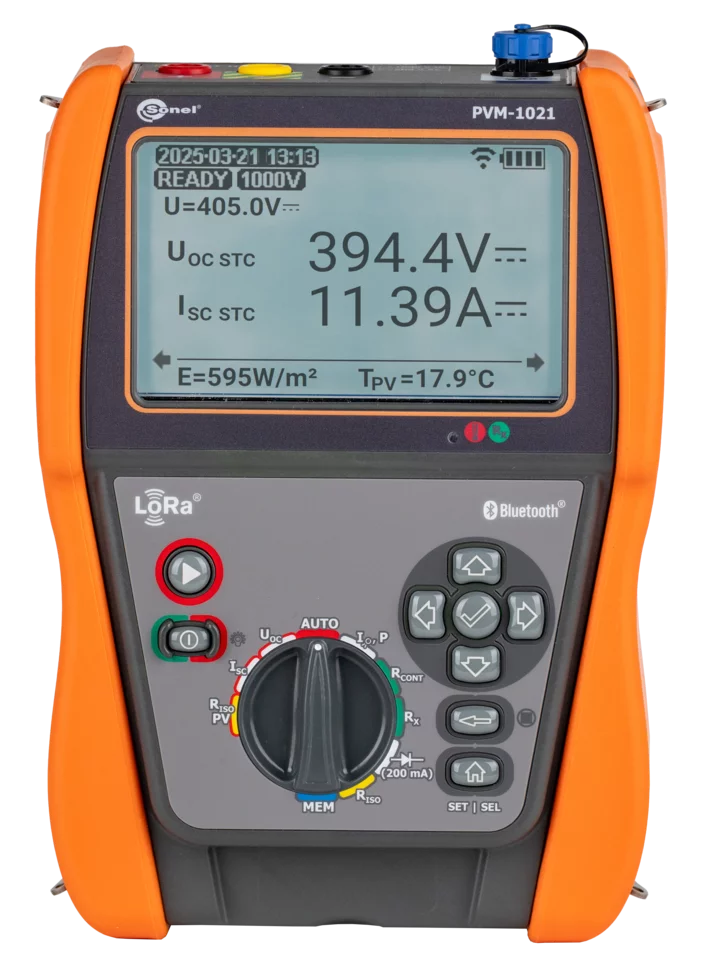

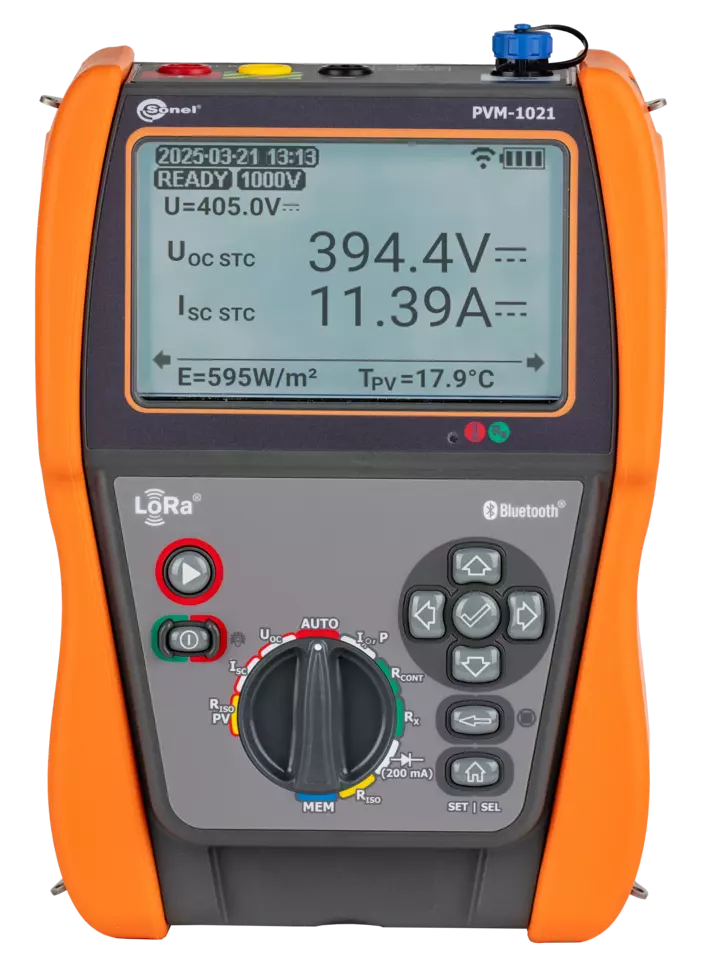

PVM-1021

Medidor para instalaciones fotovoltaicas

Cechy

• Umożliwia wykonanie pomiarów kategorii 1 według normy EN 62446-1.
• Tryb AUTO wykonujący sekwencję pomiarów po jednym naciśnięciu przycisku START.
• Umożliwia przeliczanie parametrów na warunki STC według normy EN IEC 60891 dzięki współpracy z miernikiem nasłonecznienia i temperatury IRM-1.
• Funkcja reSYNC – automatyczne uzupełnianie wyników o parametry środowiskowe i przeliczanie ich na warunki STC po odzyskaniu połączenia z IRM-1.
• Wbudowany interfejs radiowy LoRa zapewnia współpracę z miernikiem IRM-1 na znacznych odległościach.
• Wbudowany moduł Bluetooth do komunikacji z komputerem.
• Duża pamięć pomiarów: 100 obiektów po 40 komórek.
• Podświetlany wyświetlacz i przyciski.

Mierzone parametry

• Napięcie obwodu otwartego panelu lub łańcucha paneli PV do 1000 V DC.
• Napięcie RMS sieci AC do 600 V wraz z pomiarem częstotliwości.
• Prąd zwarcia panelu lub łańcucha paneli PV do 20 A DC.
• Rezystancja izolacji paneli PV – napięcie pomiarowe 250, 500 lub 1000 V, jednoczesny pomiar dwóch wartości R_ISO+ oraz R_ISO-.
• Rezystancja izolacji obwodów AC – napięcie pomiarowe 250, 500 lub 1000 V.
• Rezystancja połączeń ochronnych i wyrównawczych prądem ±200 mA.
• Pomiar rezystancji niskim prądem, sygnalizacja dźwiękowa i wizualna.
• Pomiar prądu roboczego paneli PV i prądu AC – wszystko za pomocą zewnętrznych cęgów.
• Pomiar mocy AC/DC.
• Test diod prądem 200 mA, automatyczne wykrywanie polaryzacji.
• Test diod blokujących napięciem 1000 V DC.

Szczelność i wytrzymałość

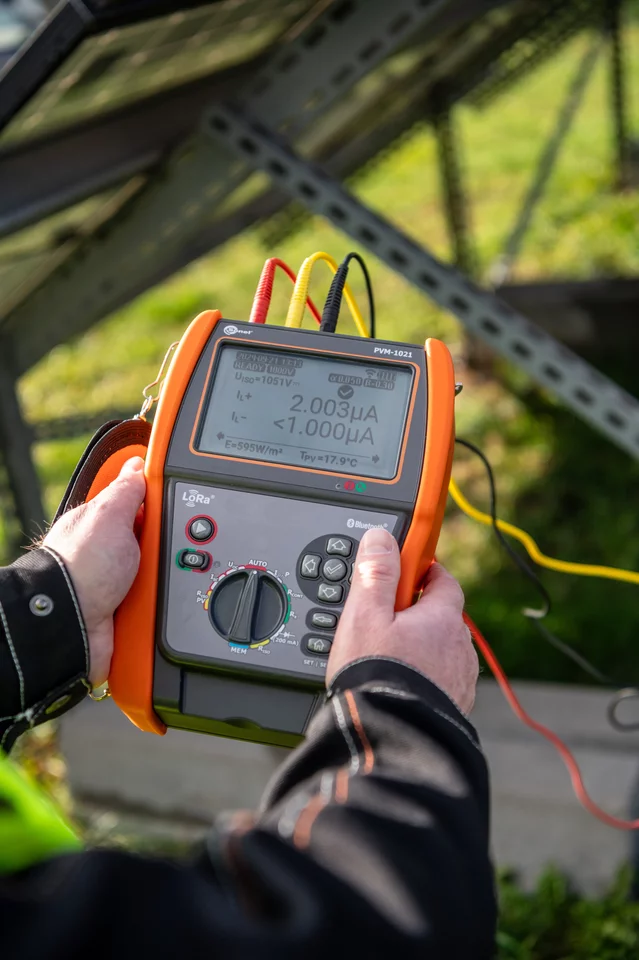

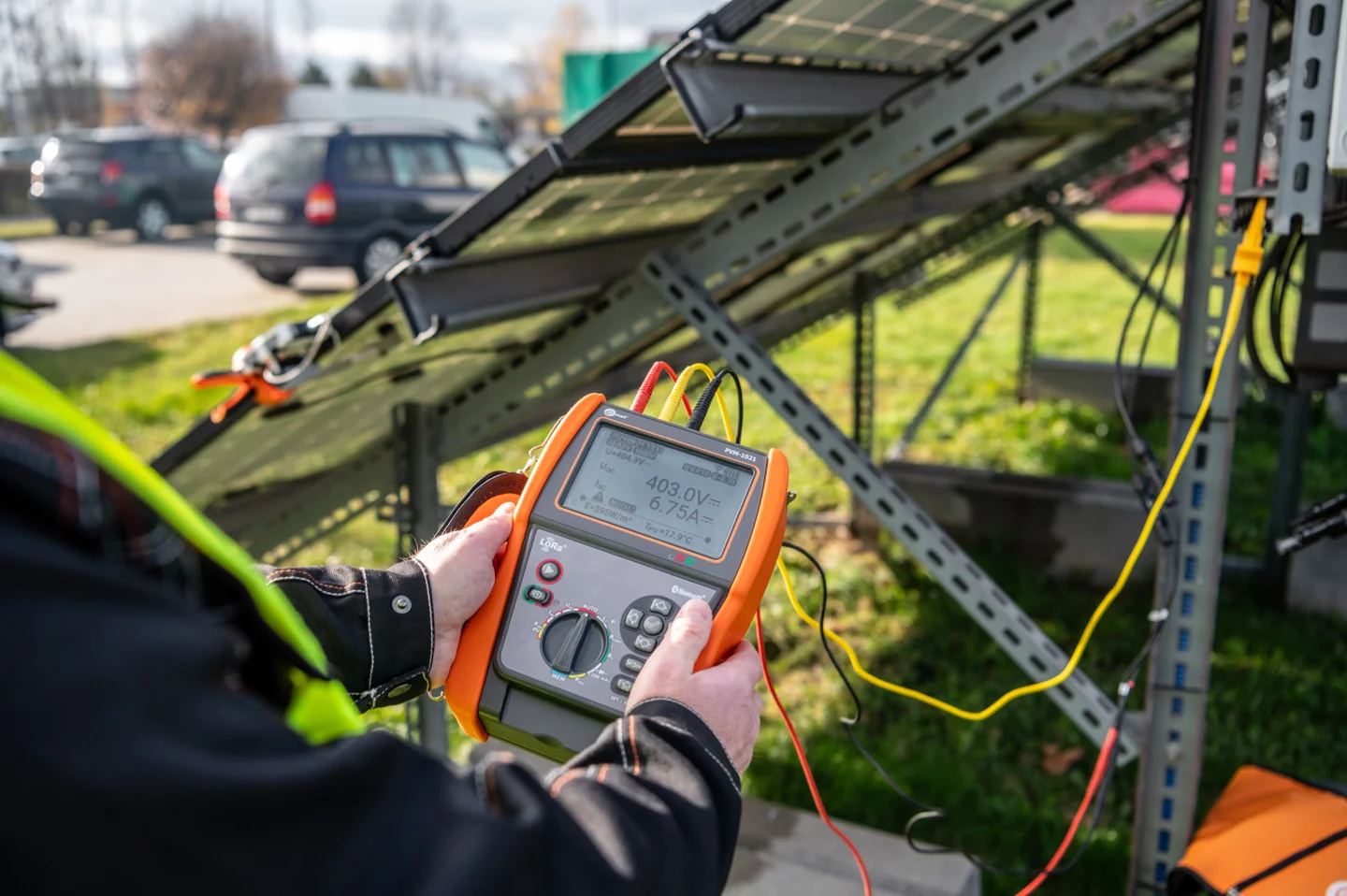

Miernik świetnie radzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia obudowa o poziomie szczelności IP54. Jest to szczególnie ważne podczas pomiarów instalacji fotowoltaicznych, które z definicji znajdują się w przestrzeniach otwartych.

Komunikacja i oprogramowanie

Dane pomiarowe z PVM-1021 można przenieść do komputera za pomocą komunikacji bezprzewodowej Bluetooth. Zapis pobranych danych do popularnych formatów oraz wydruk zapewnia Sonel Reader. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się opcjonalnym programem Sonel Pomiary Elektryczne.

Na kłopoty reSYNC

Może się zdarzyć, że w toku pomiarów miernik nadrzędny oddali się od IRM-1 na tyle, iż utracona zostanie łączność między nimi. Jeżeli pomiary będą kontynuowane, to po odzyskaniu połączenia wyniki zostaną uzupełnione o parametry środowiskowe, które w międzyczasie były rejestrowane przez IRM-1 w jego pamięci tymczasowej, i przeliczone na warunki STC.
