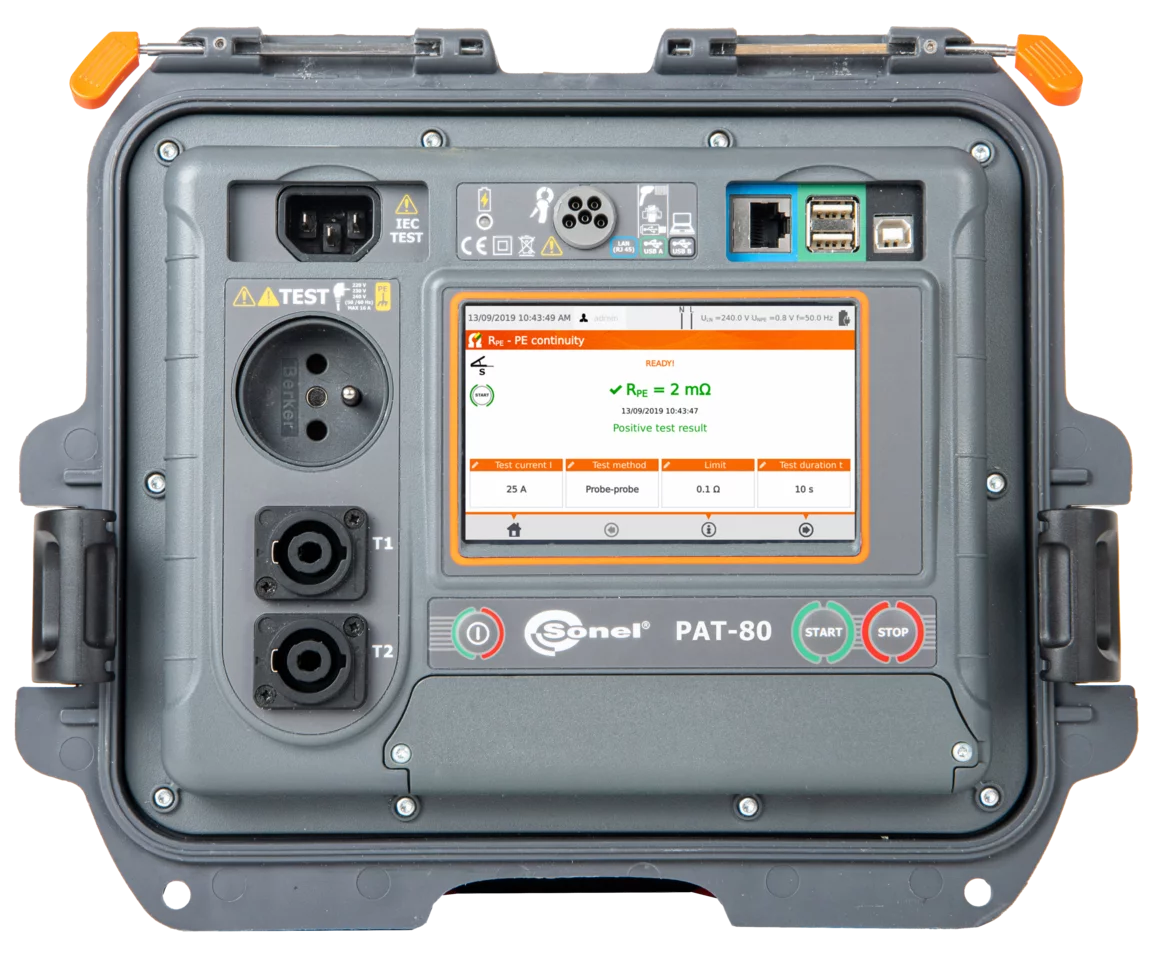

PAT-80

Miernik bezpieczeństwa sprzętu elektrycznego

Cechy

• Rozbudowany układ pomiarowy, umożliwiający:
  • pomiar rezystancji przewodu ochronnego prądem 200 mA,
  • pomiar rezystancji izolacji napięciem 250 V i 500 V,
  • pomiar zastępczego, różnicowego i dotykowego prądu upływu,
  • test funkcjonalny,
  • test wyłączników RCD oraz PRCD,
  • ...i wiele więcej.
• Intuicyjny interfejs użytkownika.
• Współpraca z drukarką etykiet oraz skanerem kodów QR.
• Solidna, kompaktowa obudowa.
• Czas pracy na akumulatorze: do 1 godziny.

Zastosowanie

Przyrząd znajduje zastosowanie wszędzie tam, gdzie najważniejsze jest bezpieczeństwo. Idealnie sprawdzi się w sytuacjach, w których zachodzi konieczność sprawdzenia elektronarzędzi, urządzeń trójfazowych czy sprzętu AGD.

Możliwości

Dzięki rozbudowanej części pomiarowej przyrząd umożliwia kompleksowe sprawdzenie badanych urządzeń. Dotykowy ekran i sekcja autoprocedur czynią testy szybkimi i sprawnymi.

Miernik współpracuje z drukarką etykiet i skanerem QR, co szalenie ułatwia ewidencjonowanie narzędzi. Dostępny jest wydruk:

• wstępnego raportu z pomiarów,
• kodu QR, gdzie zapisane są informacje na temat wykonanych badań oraz parametrów badanego urządzenia.

Dane te można odczytać i dodać do pamięci miernika za pomocą opcjonalnego skanera kodów QR.

Całości obrazu dopełnia kompaktowa i wytrzymała obudowa. Zapewnia ochronę przyrządu zarówno podczas pomiarów, jak i w transporcie.

Pamięć

Pamięć ma strukturę drzewiastą. Dla każdego badanego urządzenia mieści jego opis, lokalizację pomiarów, dane klienta i numer ewidencyjny.

Komunikacja

Miernik dostarcza wiele trybów transmisji wyników pomiarów: przez USB, LAN oraz WiFi. Ponadto istnieje możliwość zapisu na pendrive.

Dedykowane oprogramowanie PAT Analiza pozwala na zarządzanie danymi, a także wykonywa raportów - w kilku wersjach, w zależności od potrzeb użytkownika. Dodatkowo istnieje możliwość skorzystania z rozwiązania serwerowego PAT Serwer. System ten pozwala na pracę w wielu trybach, w tym:

• płynne zarządzanie danymi,
• przesyłanie online do serwera,
• pracę w przeglądarce internetowej,
• pracę w trybie zlecania zadań,
• przechowywanie kopii danych na serwerze.

Normy

Przyrząd może być używany do badań sprzętu między innymi zgodnie z normami:

• PN-EN 50678:2020: Wymagania ogólne do badań bezpieczeństwa urządzeń elektrycznych po naprawie.
• PN-EN 50699:2021: Badania okresowe urządzeń elektrycznych.
• PN-EN 60745-1: Narzędzia ręczne o napędzie elektrycznym. Bezpieczeństwo użytkowania. Część 1: Wymagania ogólne.
• PN-EN 61029: Bezpieczeństwo użytkowania narzędzi przenośnych o napędzie elektrycznym. Wymagania ogólne.
• PN-EN 60335-1: Elektryczny sprzęt do użytku domowego i podobnego. Bezpieczeństwo użytkowania. Wymagania ogólne.
• PN-EN 60950: Bezpieczeństwo urządzeń techniki informatycznej.
• PN-EN 61557-6: Bezpieczeństwo elektryczne w niskonapięciowych sieciach elektroenergetycznych o napięciach przemiennych do 1000 V i stałych do 1500 V -- Urządzenia przeznaczone do sprawdzania, pomiarów lub monitorowania środków ochronnych -- Część 6: Urządzenia różnicowoprądowe (RCD) w sieciach TT, TN i IT.
• VDE 0404-1: Prüf- und Messeinrichtungen zum Prüfen der elektrischen Sicherheit Von elektrischen Geräten. Teil 1: Allgemeine Anforderungen.
• VDE 0404-2: Prüf- und Messeinrichtungen zum Prüfen der elektrischen Sicherheit Von elektrischen Geräten. Teil 2: Prüfeinrichtungen für Prüfungen nach Instandsetzung, Änderung oder für Wiederholungsprüfungen.
• VDE 0701-0702: Prüfung nach Instandsetzung, Änderung elektrischer Geräte. Wiederholungsprüfung elektrischer Geräte. Allgemeine Anforderungen für die elektrische Sicherheit.
• AS/NZS 3760:2010: In-service safety inspection and testing of electrical equipment.
