| Parámetro | Descripción |
|---|---|
| rangos de medición | 7 m, 15 m, 30 m, 60 m, 120 m, 250 m, 500 m, 1 km, 2 km, 3 km, 4 km 20, 45, 90, 180, 360, 750, 1500, 3000, 6000, 10000, 14000 [ft] |
| precisión | 1% del rango seleccionado |
| resolución | aprox. 1% del rango |
| longitud mínima del cable | 4 m |
| velocidad de propagación | dentro de 1…99% o 148 m/μs |
| impulso de salida | 5 Vp-p para un circuito abierto |
| impedancia de salida | 25, 50, 75, 100 Ω |
| ancho del pulso | 3 ns…3 μs (dependiendo del rango) |
| tipo de escaneo | 2 scans/s o u escaneo único |
| señal acústica generada | 810 – 1100 Hz |
| tiempo de operación con la batería cargada completamente | hasta 30 horas de escaneo continuo |
| alimentación | 4 baterias alcalinas tipo 1,5 V AA |
| función Autoapagado | 1, 2, 3, 5 minutos o desactivada |
| pantalla | gráfico, con iluminación, 128x64 pixeles |
| protección de sobretensión | 400 V DC / 250 V AC |
| temperatura de operación | -10°C...+50°C |
| temperatura de almacenamiento | -20°C...+70°C |
| norma de compatibilidad electromagnética | PN-EN 61326-1 |
| grado de protección / opresión | IP54 |
Tienda oficial del fabricante
Envío rápido
Envío gratuito a partir de 200000CLP
Contacto: contacto@sonel.cl
+56 229479374
0
Acceso
Accesorios adicionales:
Cable 2,0 m negro CAT IV 1000 V (conectores...
Cable 2,0 m azul CAT IV 1000 V (conectores ...
Cable 2,0 m rojo CAT IV 1000 V (conectores ...
Adaptador magnético de voltaje - negro
Adaptador magnético de voltaje - azul
Adaptador para el conector de raíl con rosc...
Adaptador para el conector de raíl con rosc...
Diagnostique fallas con el instrumento TDR-410

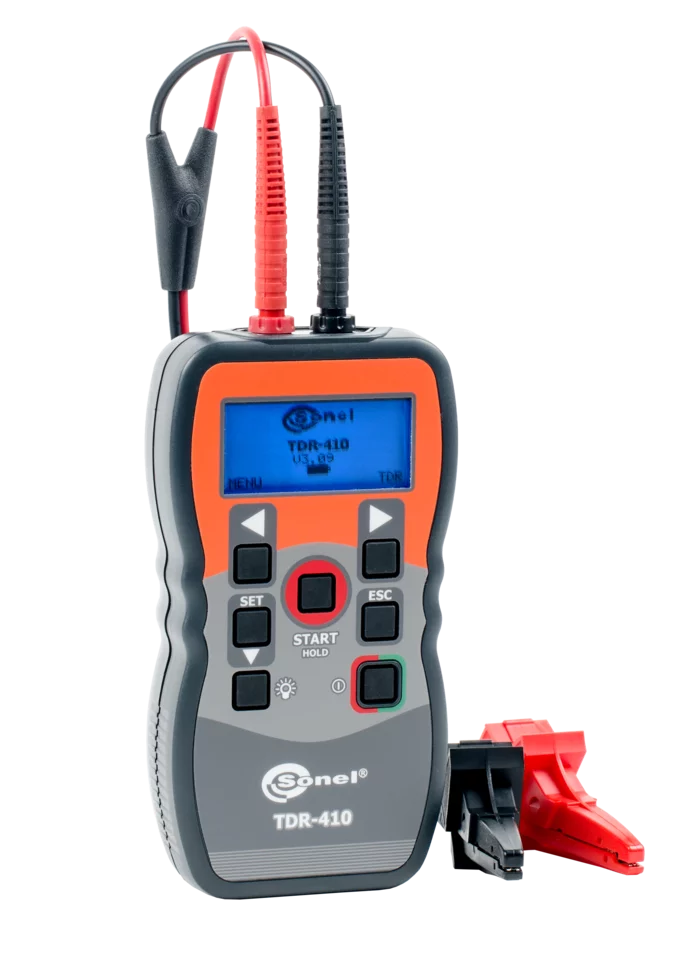

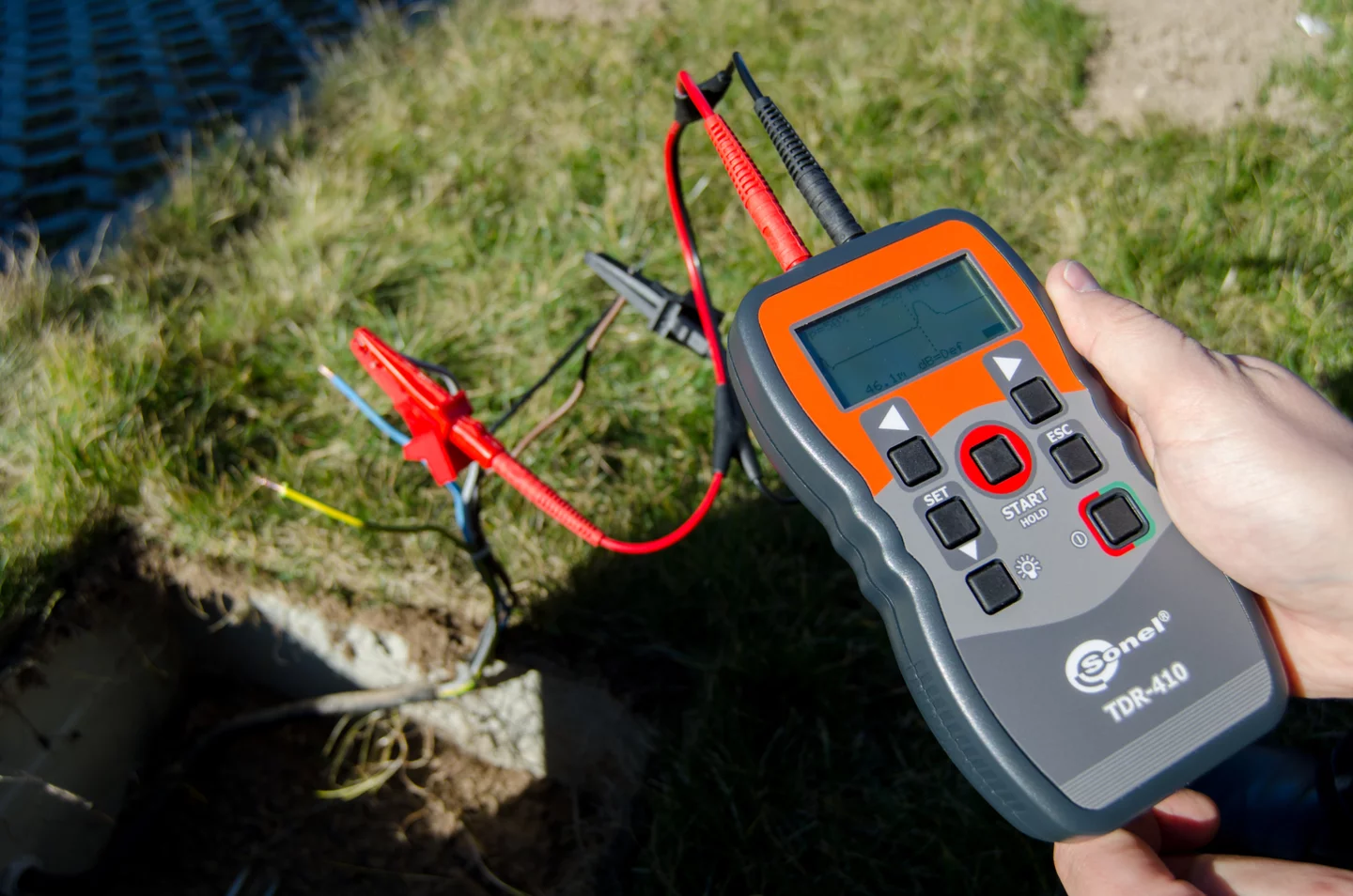

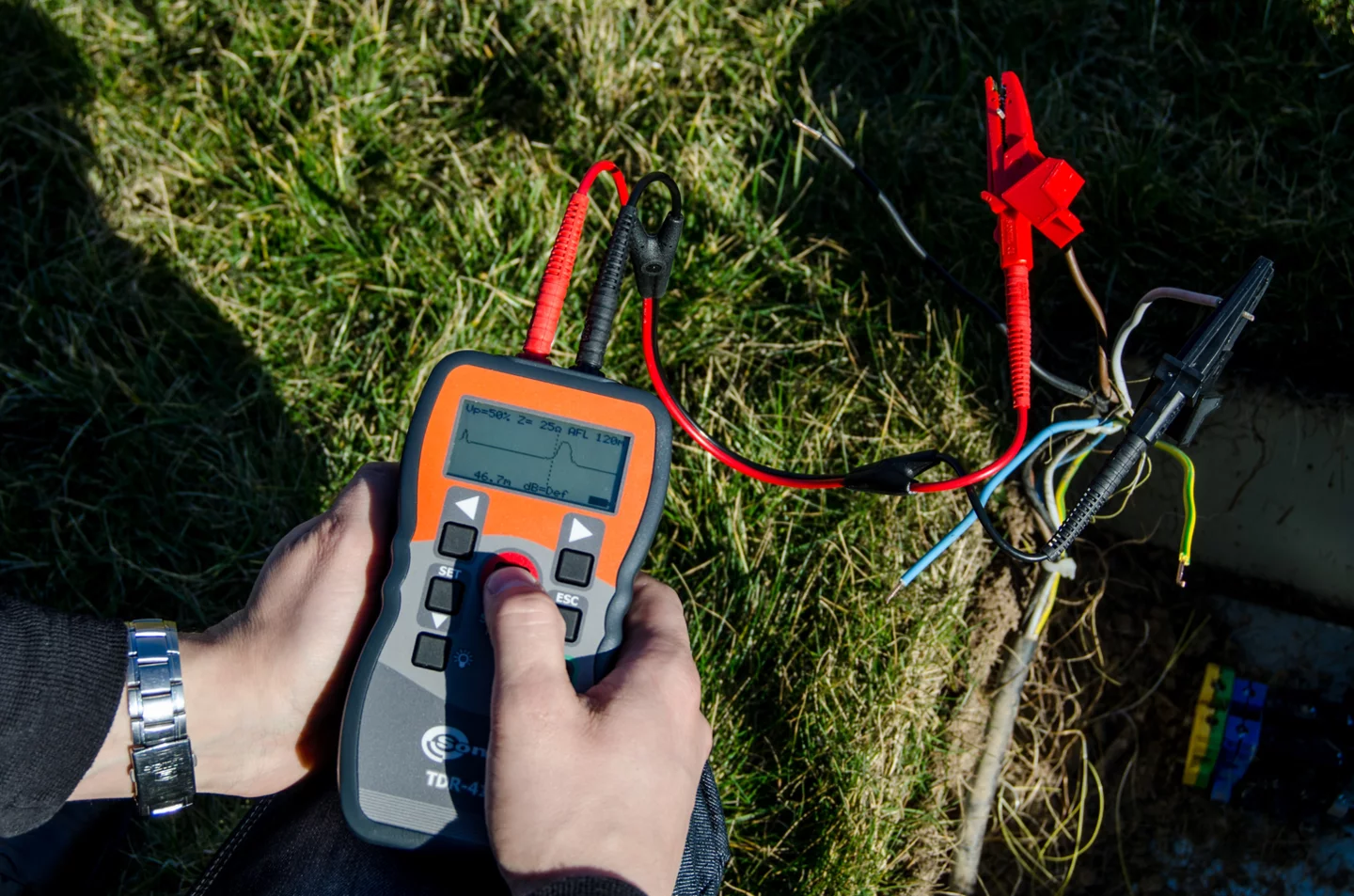

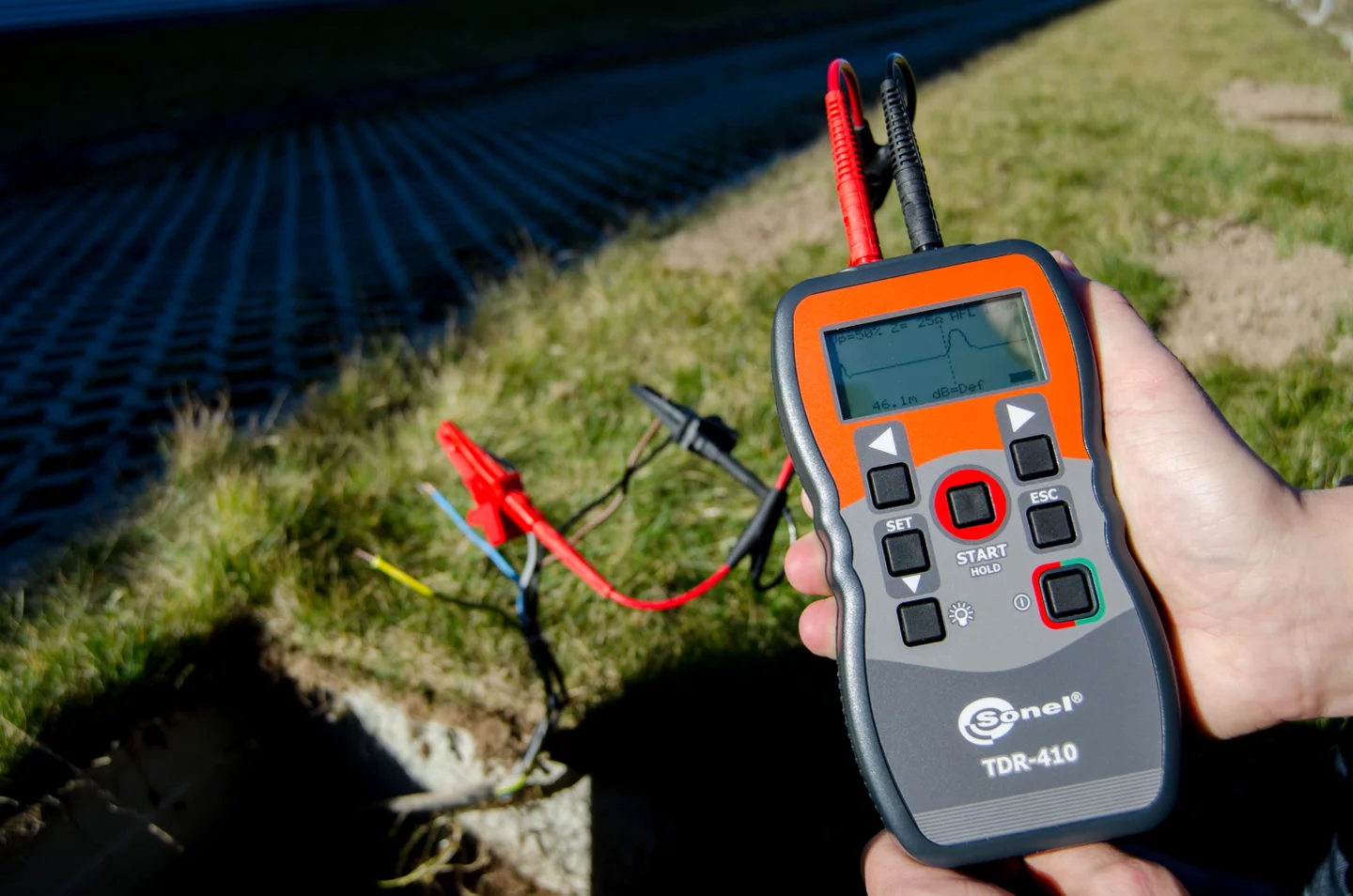

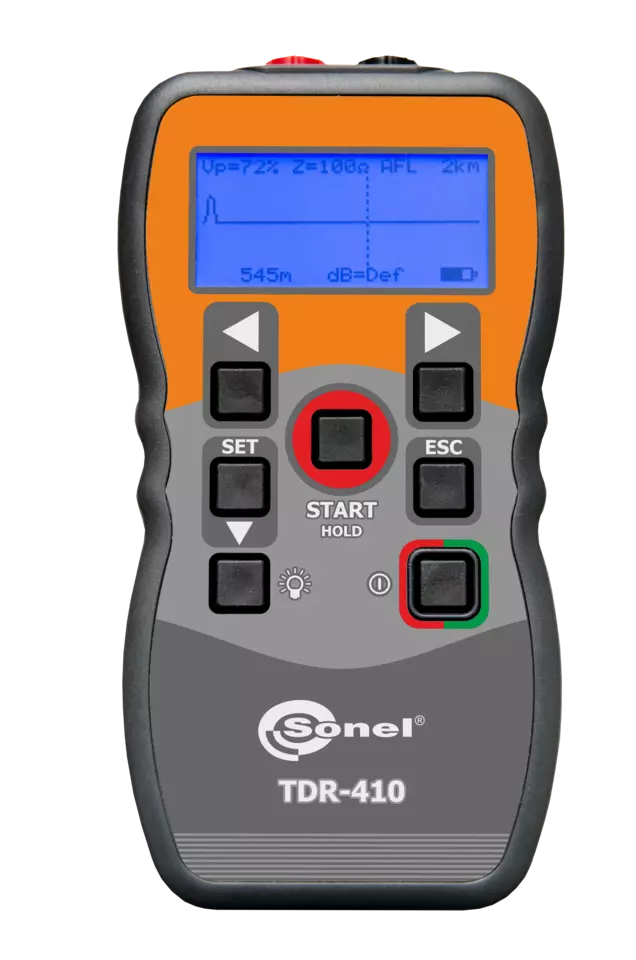

El reflectómetro Sonel TDR-410 está diseñado para localizar fallos en conductos metálicos. El producto está destinado a mayoristas eléctricos y minoristas de cableado, empresas de instalación eléctrica, trabajadores de mantenimiento en plantas de producción y personal de construcción. Cumple con las expectativas de todas las personas que necesitan encontrar el lugar exacto del fallo y el final del cable en cables de alimentación eléctrica y de telecomunicación.
Características del producto
- localización de fallas en cables de energía y telecomunicaciones
- localización de fallas en cables coaxiles
- localización de fallas en cables de infraestructura
- detección de roturas, cortocircuitos, daños causados por la humedad y otros cambios en la impedancia del cable
- presentación gráfica de las fallas del cable con una indicación de la distancia a la falla en la pantalla
Capacidades del equipo
El reflectómetro Sonel se distingue por su largo rango de operación de hasta 4000 metros, muy bajo margen de error en la medición (en el orden del 1%) y la capacidad de ajustar tanto la velocidad de propagación como la impedancia del cable que se encuentra bajo investigación.
| Parámetro | Valor |
|---|---|
| Peso neto (kg) | 0.3 |
| Peso del paquete (kg) | 0.8 |
| Ancho del paquete (cm) | 18 |
| Altura del paquete (cm) | 11 |
| Largo del paquete (cm) | 28 |
Accesorios incluidos con el medidor
