| Parámetro | Descripción |
|---|---|
| rangos de medición | 7 m, 15 m, 30 m, 60 m, 120 m7 m, 15 m, 30 m, 60 m, 120 m, 250 m, 500 m, 1 km, 2 km, 3 km, 6 km 20, 45, 90, 180, 360, 750, 1500, 3000, 6000, 10000, 20000 [ft] |
| precisión | 1% del rango seleccionado |
| resolución | aprox. 1% del rango |
| longitud mínima del cable | 4 m |
| velocidad de propagación | dentro de 10…99% o 15… 148,5 m/μs |
| impulso de salida | 5 Vp-p para un circuito abierto |
| impedancia de salida | 25, 50, 75, 100, 125, 200 Ω |
| ancho del pulso | 3 ns…3 μs (dependiendo del rango) |
| tipo de escaneo | hasta 3 scans/s o u escaneo único (modo ONCE) |
| señal acústica generada | 810 – 1100 Hz |
| tiempo de operación con la batería cargada completamente | hasta 8 horas de escaneo continuo |
| alimentación | 4 baterias alcalinas tipo 1,5 V AA o 4 baterías recargables AA NiMH |
| función Autoapagado | 1, 3, 5, 10, 15 minutos o desactivada |
| pantalla | color, LCD TFT 3,5”, 320x240 pixeles |
| protección de sobretensión | 400 V DC / 250 V AC |
| temperatura de operación | -20...+70°C |
| temperatura de almacenamiento | -30...+80°C |
| norma de compatibilidad electromagnética | PN-EN 61326-1 |
| grado de protección / opresión | IP67 |
Tienda oficial del fabricante
Envío rápido
Envío gratuito a partir de 200000CLP
Contacto: contacto@sonel.cl
+56 229479374
0
Zaloguj się
Zdiagnozuj usterkę urządzeniem TDR-420

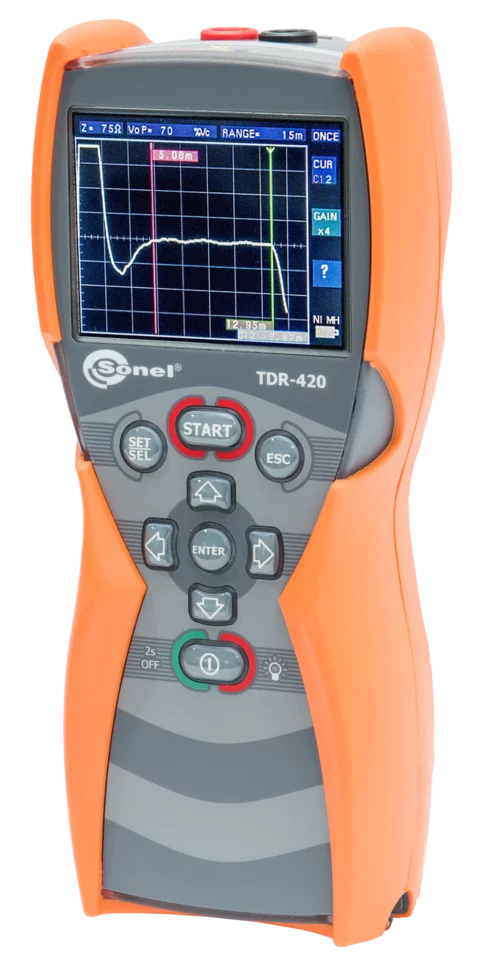

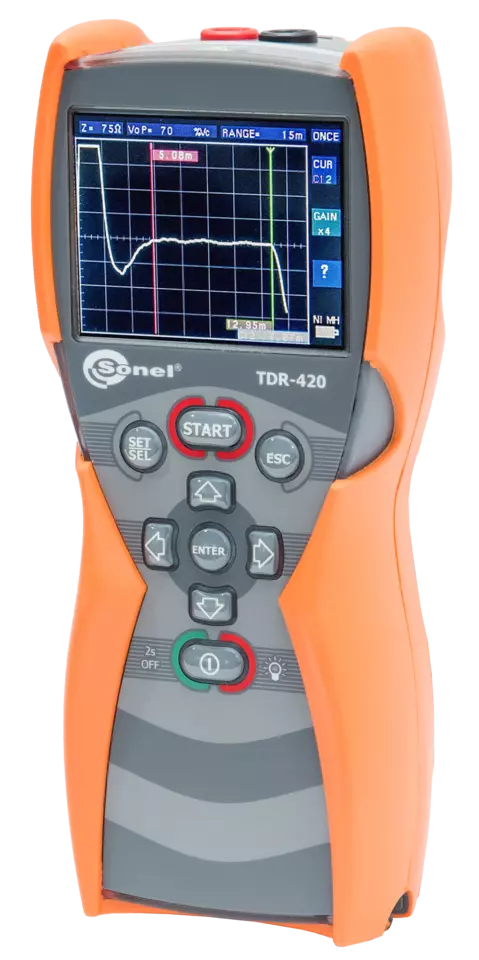

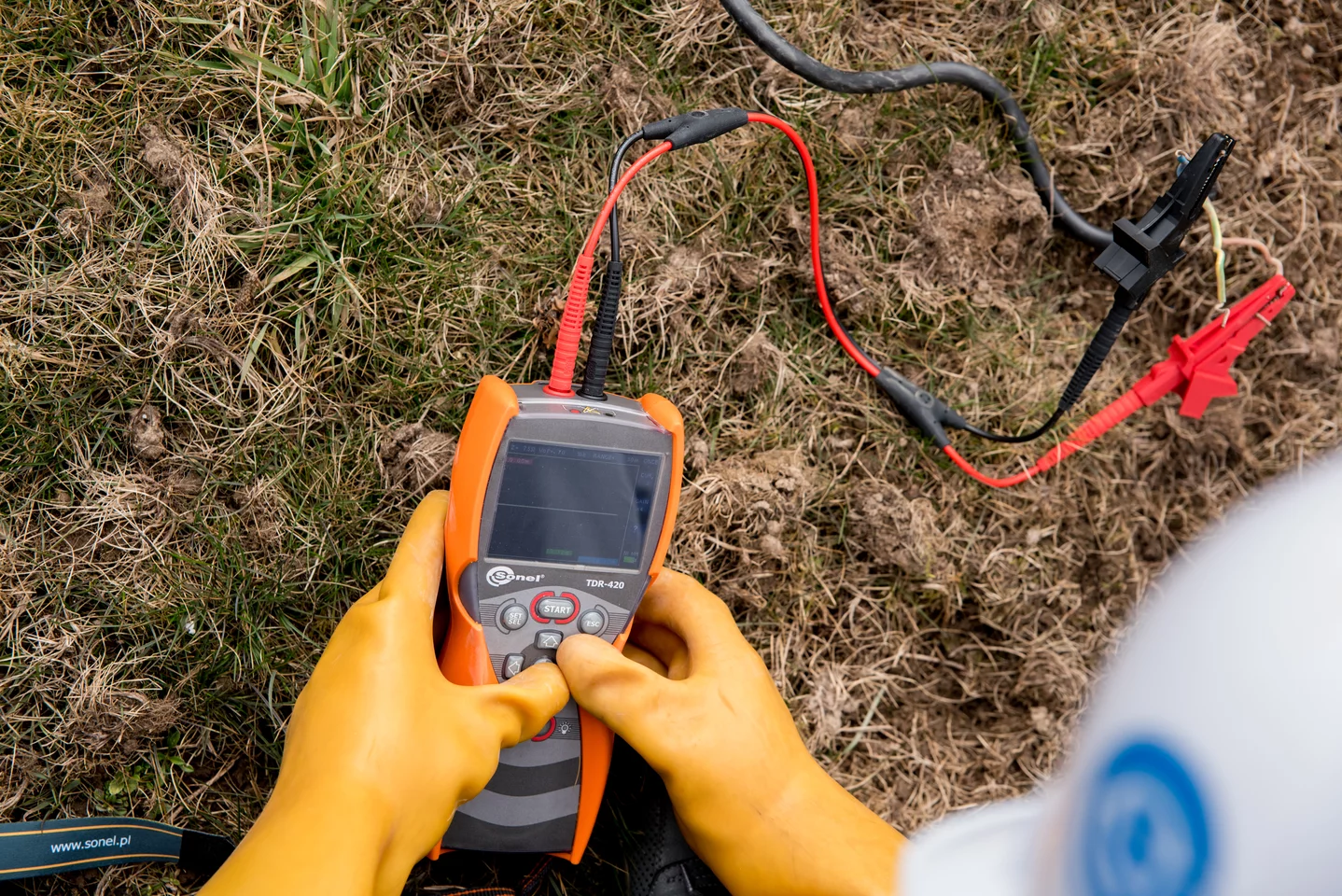

Reflektometr Sonel TDR-420 jest poręcznym cyfrowym lokalizatorem impulsowym (TDR – ang. Time-domain Reflectometer) przeznaczonym do identyfikacji i lokalizacji uszkodzeń w kablach elektroenergetycznych, telekomunikacyjnych i teletechnicznych. Reflektometr Sonel TDR-420 pozwala na zmierzenie długości kabla oraz określenie odległości do uszkodzenia lub zmiany impedancyjnej w zakresie od 4 do 6000 m w przewodach z żyłami metalowymi. Najkrótszy zakres pomiarowy o zasięgu 7 metrów i strefie martwej długości 0,6 metra pozwala na lokalizację uszkodzeń w bardzo bliskiej odległości od miejsca podłączenia urządzenia.
Cechy produktu
- lokalizacja uszkodzeń kabli energetycznych i telekomunikacyjnych
- dwa niezależne kursory do jednoczesnego określenia dwóch miejsc uszkodzeń i odległości między nimi
- lokalizacja uszkodzeń kabli współosiowych
- lokalizacja uszkodzeń okablowania infrastrukturalnego
- wykrywanie przerw, zwarć, uszkodzeń spowodowanych zawilgoceniem oraz innych zmian impedancji kabli
- graficzny obraz uszkodzenia kabla wraz ze wskazaniem odległości do miejsca usterki na ekranie
Zastosowanie
Reflektometr TDR-420 przeznaczony jest do lokalizacji uszkodzeń w przewodach metalowych. Produkt jest dedykowany dla:
- hurtowni elektrycznych i detalicznych sprzedawców kabli,
- elektromonterów i pracowników pogotowia elektroenergetycznego,
- pracowników utrzymania ruchu,
- elektryków budowlanych.
Przyrząd spełnia oczekiwania wszystkich osób, którzy muszą odnaleźć dokładne miejsce uszkodzenia oraz końca przewodu zarówno w przewodach energetycznych czy telekomunikacyjnych.
Możliwości urządzenia
Reflektometr firmy SONEL cechuje się dalekim zasięgiem działania do 6000 m, bardzo małym błędem pomiarowym na poziomie 1% oraz możliwością regulacji współczynnika propagacji i impedancji falowej badanego przewodu. Określenie odległości do dwóch uszkodzeń oraz dystansu między nimi nie będzie teraz problemem dzięki zastosowaniu funkcji dwóch kursorów.
Łatwość odczytu

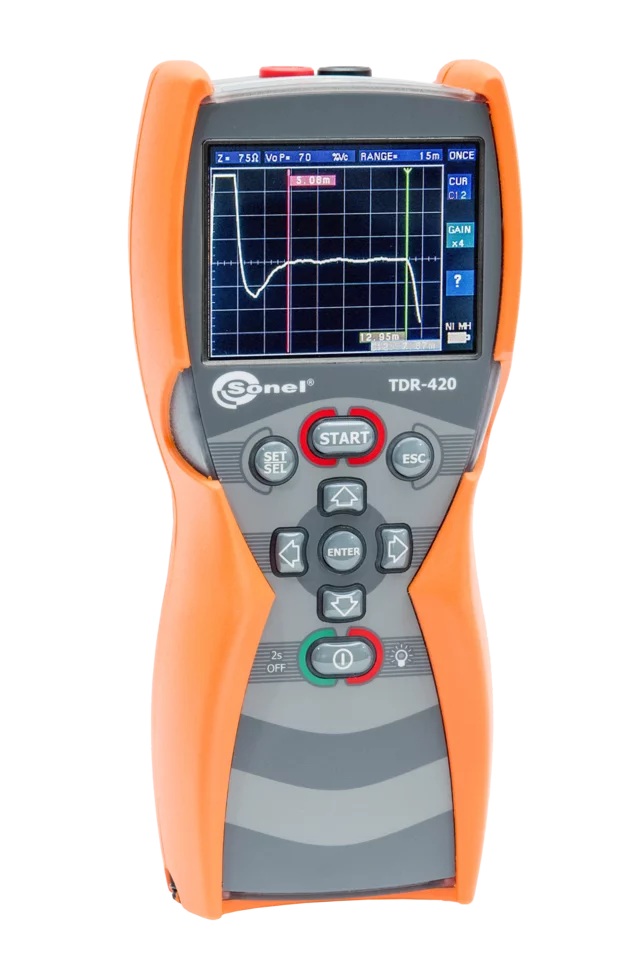

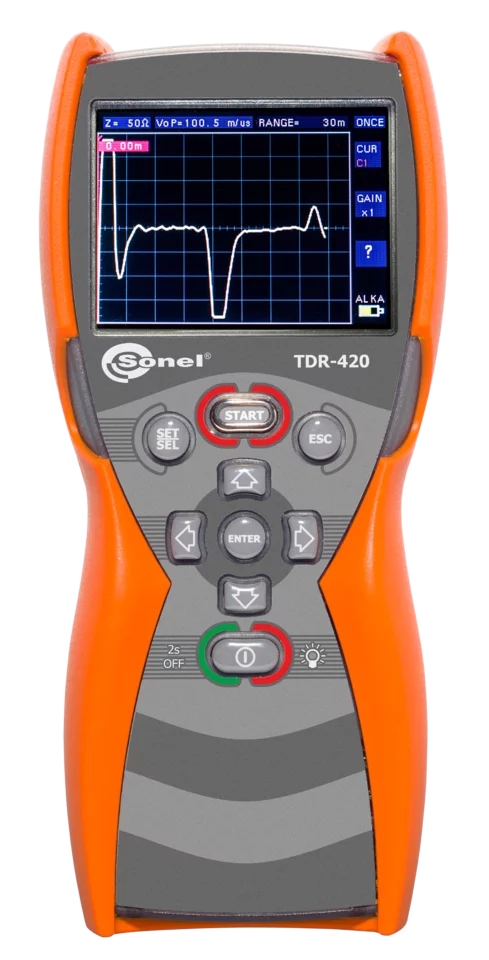

Reflektometr TDR-420 wyposażony jest w czytelny, kolorowy wyświetlacz, który dzięki rozdzielczości 320 x 240 pikseli pozwala na jeszcze dokładniejsze wskazanie miejsca uszkodzenia.
Wbudowany system pomocy
W urządzeniu TDR-420 dodano funkcję podręcznej pomocy, która ułatwia interpretację otrzymanego wyniku pomiaru w trakcie jego trwania. Dzięki tej funkcji użytkownik w krótkim czasie jest w stanie określić typ anomalii, jaka występuje na badanym odcinku kablowym poprzez porównanie reflektogramu na wyświetlaczu z typowymi kształtami uszkodzeń.
Odporna i praktyczna obudowa

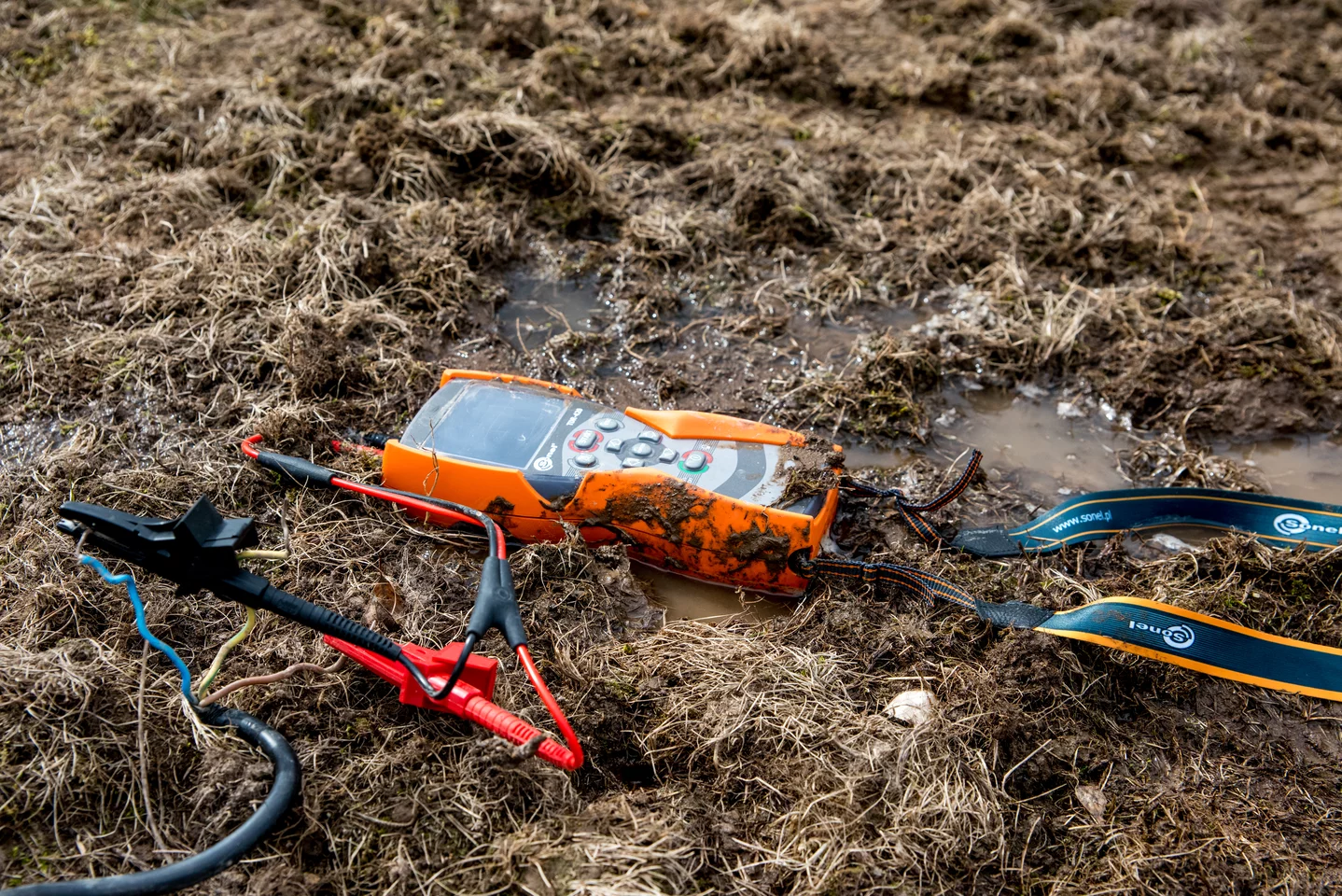

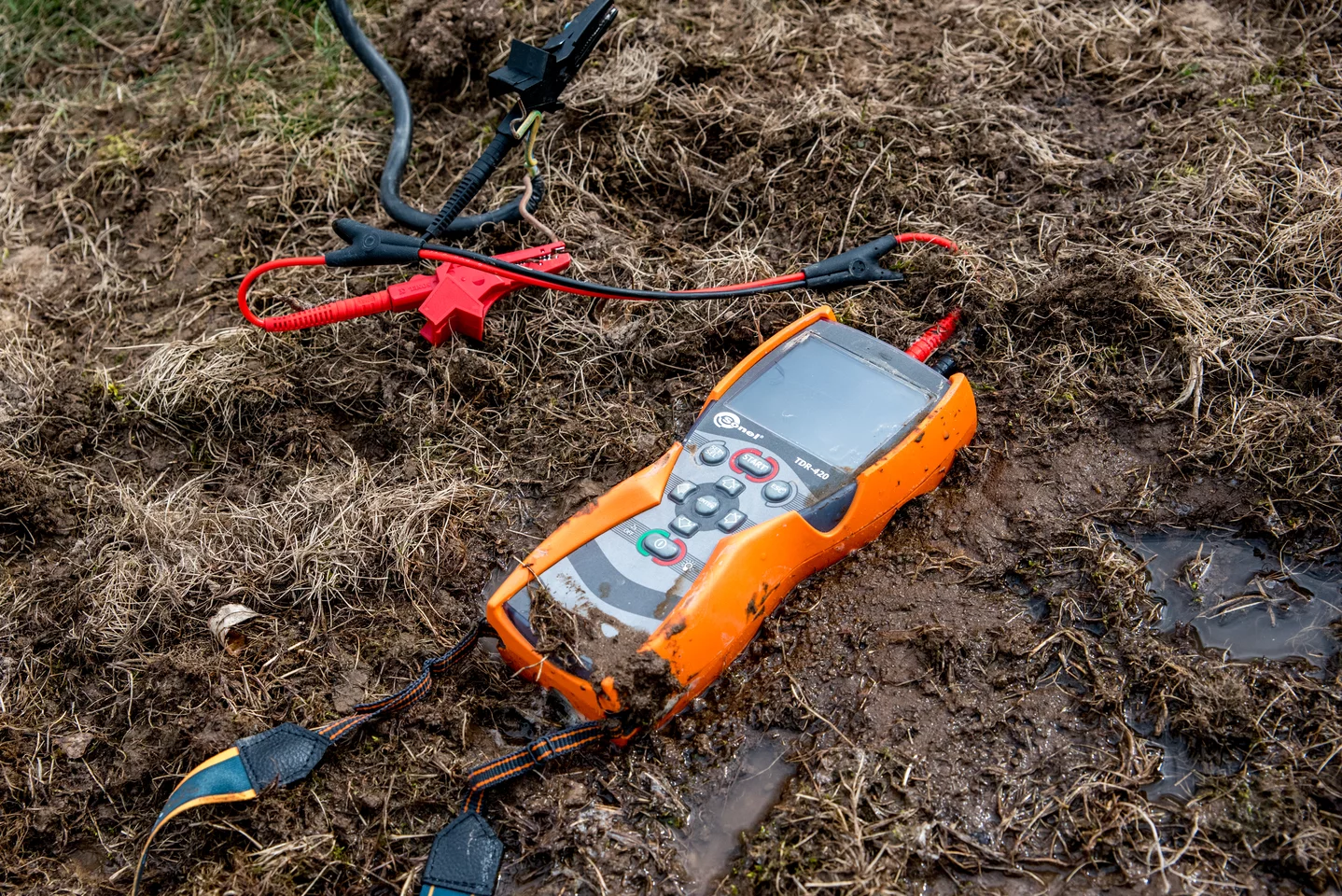

W odpowiedzi na potrzeby klientów nowy model TDR-420 zaprojektowano do pracy w trudnych warunkach środowiskowych. Ochronę przed wnikaniem wody i pyłów zapewnia unikalna obudowa o poziomie szczelności IP67. Dodatkowym atutem jest pokrycie obudowy elastomerem, który jednocześnie zapobiega wyślizgnięciu się urządzenia z dłoni oraz zapewnia ochronę przed skutkami przypadkowych upadków.
| Parámetro | Valor |
|---|---|
| Peso neto (kg) | 0.4 |
| Peso del paquete (kg) | 1.6 |
| Ancho del paquete (cm) | 28 |
| Altura del paquete (cm) | 17.5 |
| Largo del paquete (cm) | 34 |

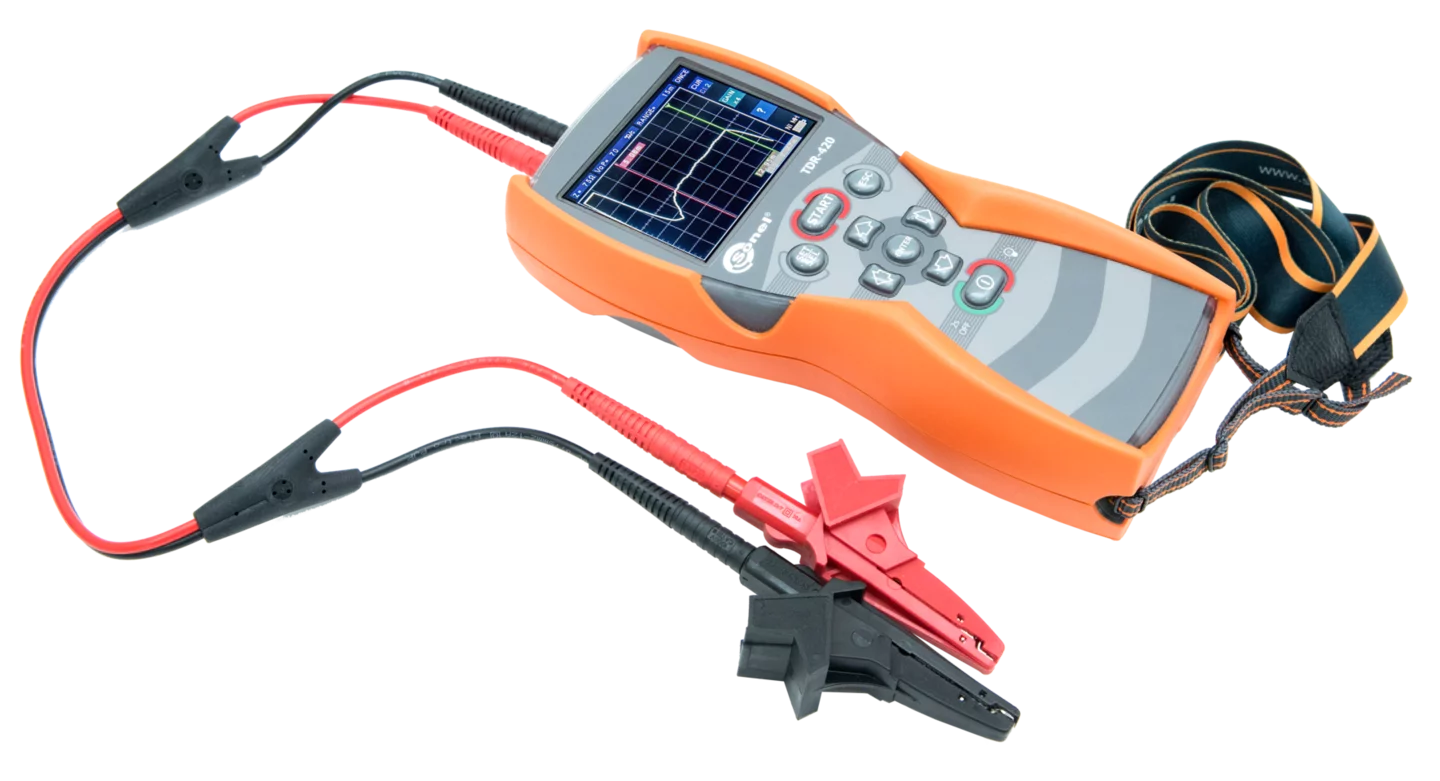

Akcesoria dołączone do miernika
Pliki do pobrania
