DB-1

Tablero de demostración

Índice de cat. WMESDB1

Clase de protección IP: IP 40

Categoría de medición: CAT II 300 V

1450900$

En stock

Realización: 24h

Entrenar en mediciones de instalaciones eléctricas

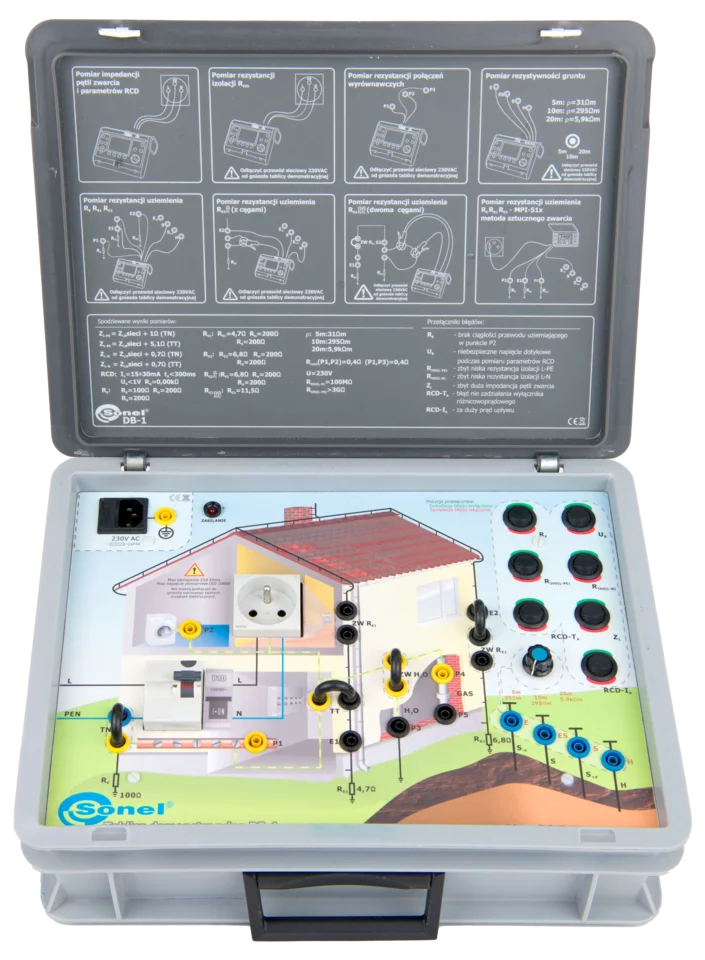

La tabla Sonel DB-1 permite la simulación de medidas eléctricas así como daños e irregularidades en circuitos. Permite la presentación de mediciones de impedancia de bucle, parámetros RCD, resistencia de aislamiento, continuidad de conexiones protectoras y compensatorias. Una característica única es la posibilidad de presentar mediciones de puesta a tierra utilizando métodos técnicos (3p, 4p), el método técnico con pinza, el método de dos pinzas, así como con un dispositivo de medición de bucle.

Para cada medición, se pueden simular diferentes condiciones de funcionamiento y mostrar errores e irregularidades típicas en instalaciones receptoras reales. El diseño de Sonel DB-1 permite su uso en cualquier lugar, siempre que esté alimentado con la tensión de 230 V. Todas las mediciones realizadas con DB-1 no interfieren de ninguna manera con la instalación a la que se conectará la tabla de demostración.

Características

El tablero DB-1 permite demostrar la conducción de las siguientes pruebas:

  • impedancia del bucle de cortocircuito para la valoración de la desconexión automática de la alimentación,
  • de los parámetros de las protecciones RCD,
  • de la resistencia de las conexiones a tierra,
  • de la resistividad de los suelos,
  • de la continuidad de las conexiones compensadoras,
  • de la resistencia de aislamiento,
  • de la tensión de la red de alimentación.

Permite la simulación de fallos comunes e irregularidades en la red receptora.

Mediciones

Parámetros técnicos del tablero DB-1, así como las características de las funciones respectivas:

  • Impedancia del bucle de cortocircuito:
    • medición del bucle de cortocircuito L-N mediante corrientes de impulsión de hasta 25 A y 60 ms,
    • medición del bucle de cortocircuito L-PE mediante corriente de hasta 20 mA.
  • Parámetros de las protecciones RCD (interruptor 30 mA):
    • medición del tiempo de disparo del interruptor RCD,
    • medición de la corriente de disparo del interruptor RCD,
    • medición de la resistencia de la conexión a tierra,
    • medición de la tensión de contacto.
  • Resistividad de los suelos:
    • medición de la resistividad para tres tipos de suelos (31 Ωm, 295 Ωm y 5,9 kΩm).
  • Resistencia de las conexiones a tierra. Medición mediante método:
    • de 2 polos,
    • de 3 polos,
    • de 4 cables,
    • de 3 polos con pinza,
    • de dos pinzas,
    • empleando un medidor para medir el bucle de cortocircuito.
  • Continuidad de conexiones:
    • medición de conexiones compensadoras y conexiones de partes disponibles.
  • Resistencia de aislamiento:
    • medición de aislamiento L-N,
    • medición de aislamiento L-PE,
    • medición de aislamiento N-PE.
  • Medición de tensión:
    • medición de tensiones en caja tomacorriente.
  • Simulación de irregularidades:
    • continuidad sin interrupción del cable de conexión a tierra (RE),
    • superación de la tensión segura durante la medición RCD (UB),
    • corriente de disparo RCD admisible (IA) excedida,
    • tiempo de disparo RCD admisible (tA) excedido,
    • resistencia demasiado baja de aislamiento L-N (RISO(L-N)),
    • resistencia demasiado baja de aislamiento L-PE (RISO(L-PE)),
    • demasiada impedancia del bucle de cortocircuito (ZL),
  • Toma de red 230 V.
