| Parámetro | Descripción |
|---|---|
| Protección de ingreso | IP67 |
| Alimentación | batería recargable Li-ion 7,2 V 9,8 Ah |
| Temperatura de trabajo | -10…+50°C |
| Temperatura de almacenamiento | -20…+60°C |
| Temperatura nominal | 23 ± 2°C |
Tienda oficial del fabricante
Envío rápido
Envío gratuito a partir de 200000CLP
Contacto: contacto@sonel.cl
+56 229479374
0
Acceso
Detectives subterráneos

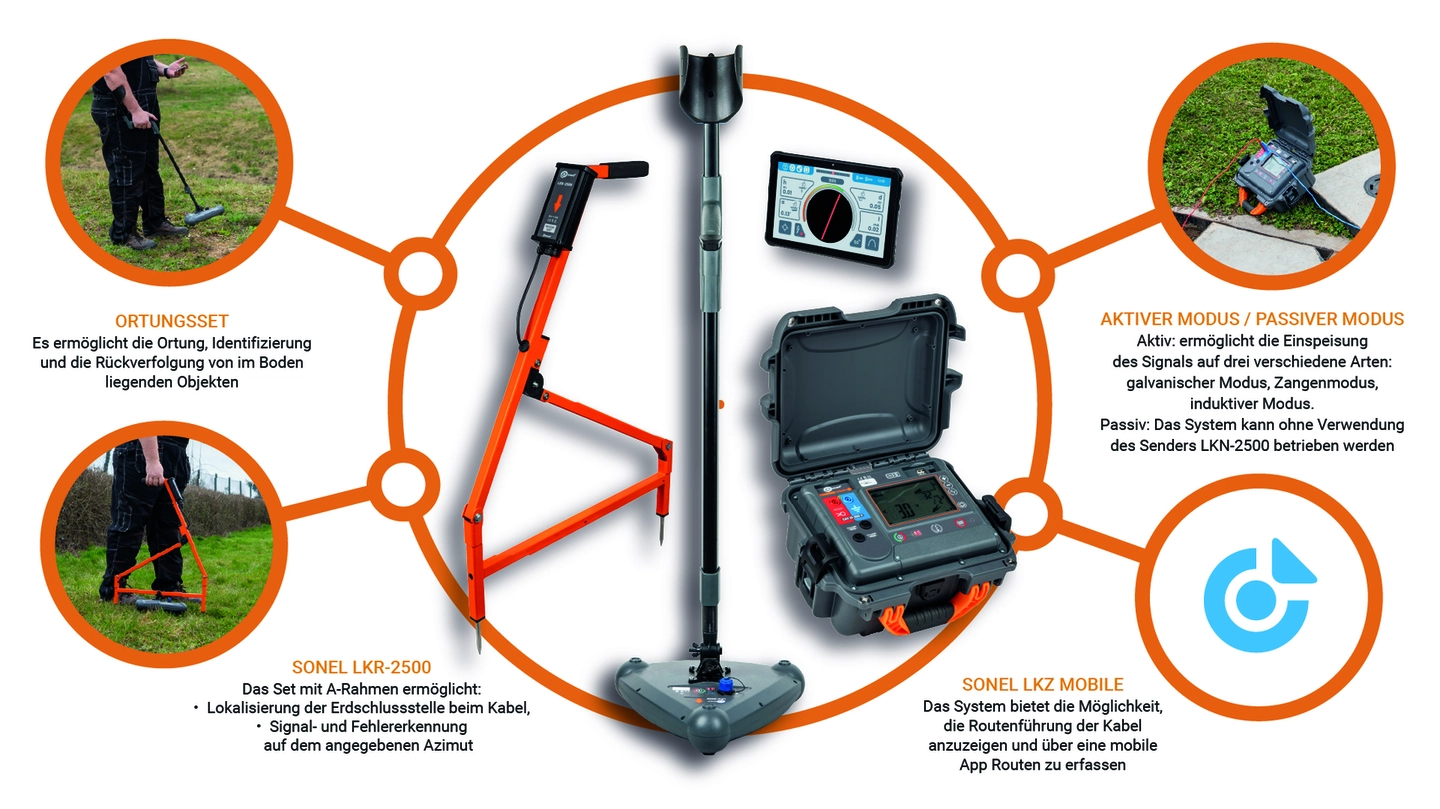

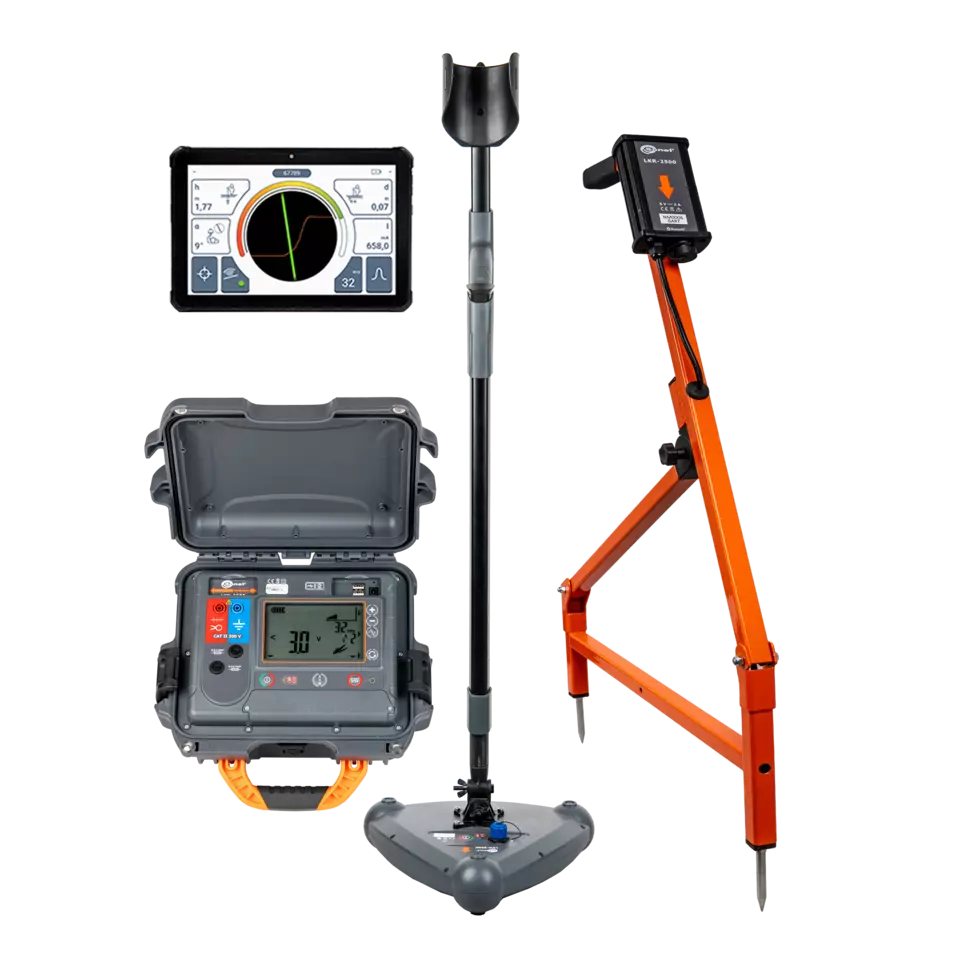

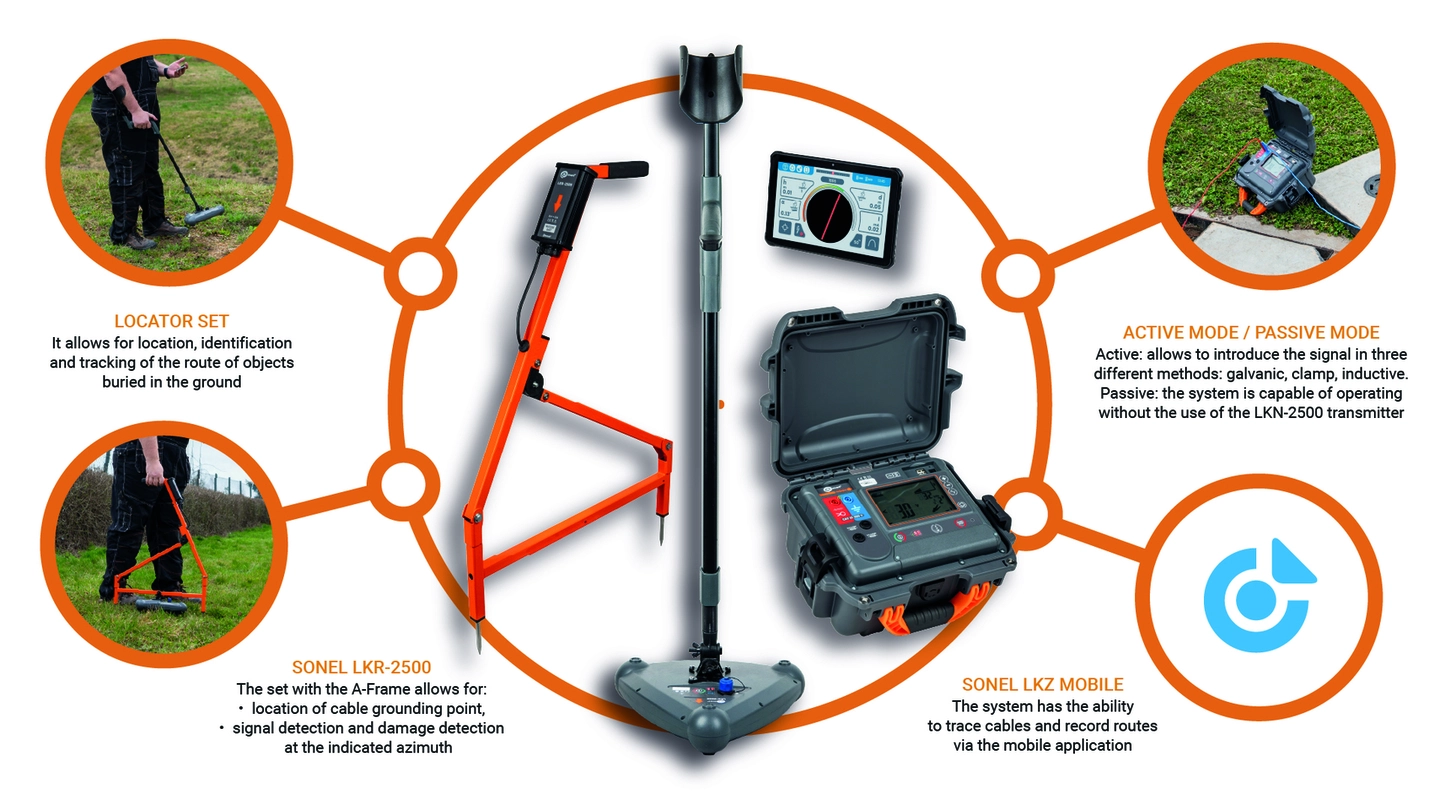

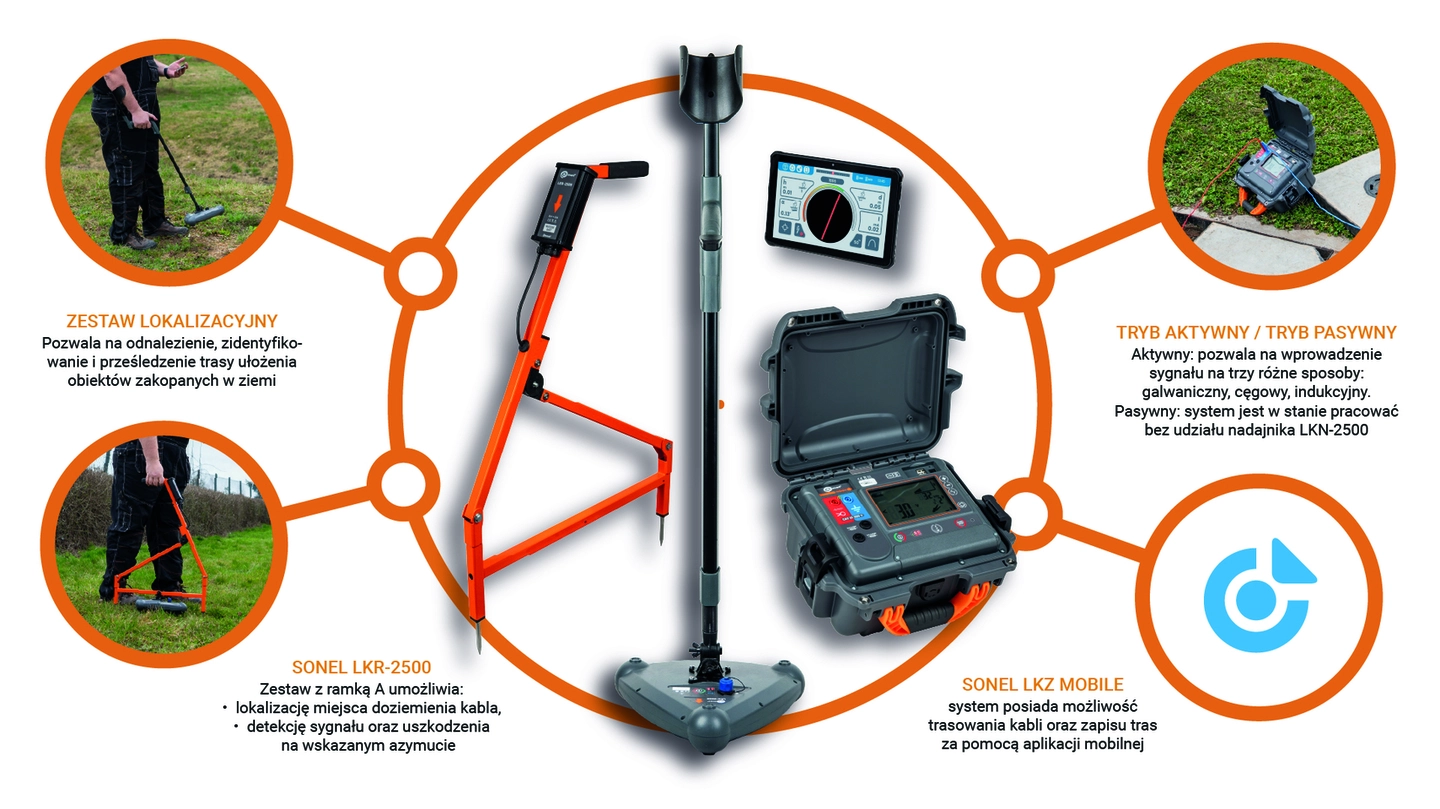

El kit de localización LKZ se compone del transmisor LKN y el detector LKD. Permite encontrar, identificar y rastrear la ruta de los objetos enterrados en el suelo. El usuario podrá enrutar:
- cables de alimentación y control, cables de datos y telecomunicaciones,
- sistemas de iluminación subterránea y protección catódica,
- instalaciones de agua y cloacales,
- instalaciones de distribución de combustibles: gas y otras cañerías,
- sistemas de calefacción y cañerías pre aisladas.
En combinación con el detector LKR (marco A), también es posible:
- localización del contacto a tierra del cable,
- detección de la señal y del daño en el azimut indicado.
Los kits de la serie LKZ son un gran apoyo en trabajos de movimiento de tierra en los sectores de electricidad, instalación, construcción, ferrocarril, telecomunicación, agua y saneamiento, calefacción, geodésica y muchos otros.
El transmisor LKN-2500 se utiliza para inyectar una señal de localización en el objeto que se está rastreando. El detector LKD-2500 colocado a lo largo del objeto que se va a cartografiar detecta la señal, el detector LKR-2500 (marco A) permite la detección de contactos a tierra que ocurren bajo tierra. Ambos dispositivos informan al usuario de ello a través de la aplicación Sonel LKZ Mobile. La determinación de la ruta del objeto y/o lugares de daño es posible basándose en la observación de las indicaciones de la brújula y el nivel de la señal detecta-da.
El sistema tiene posibilidad de enrutar cables y registrar rutas y lugares de daños a través de la aplicación móvil. Dichos archivos pueden exportarse y compartirse con otros usuarios, también con aquellos que no dispongan del dispositivo LKN-2500 / LKD-2500 / LKR-2500.

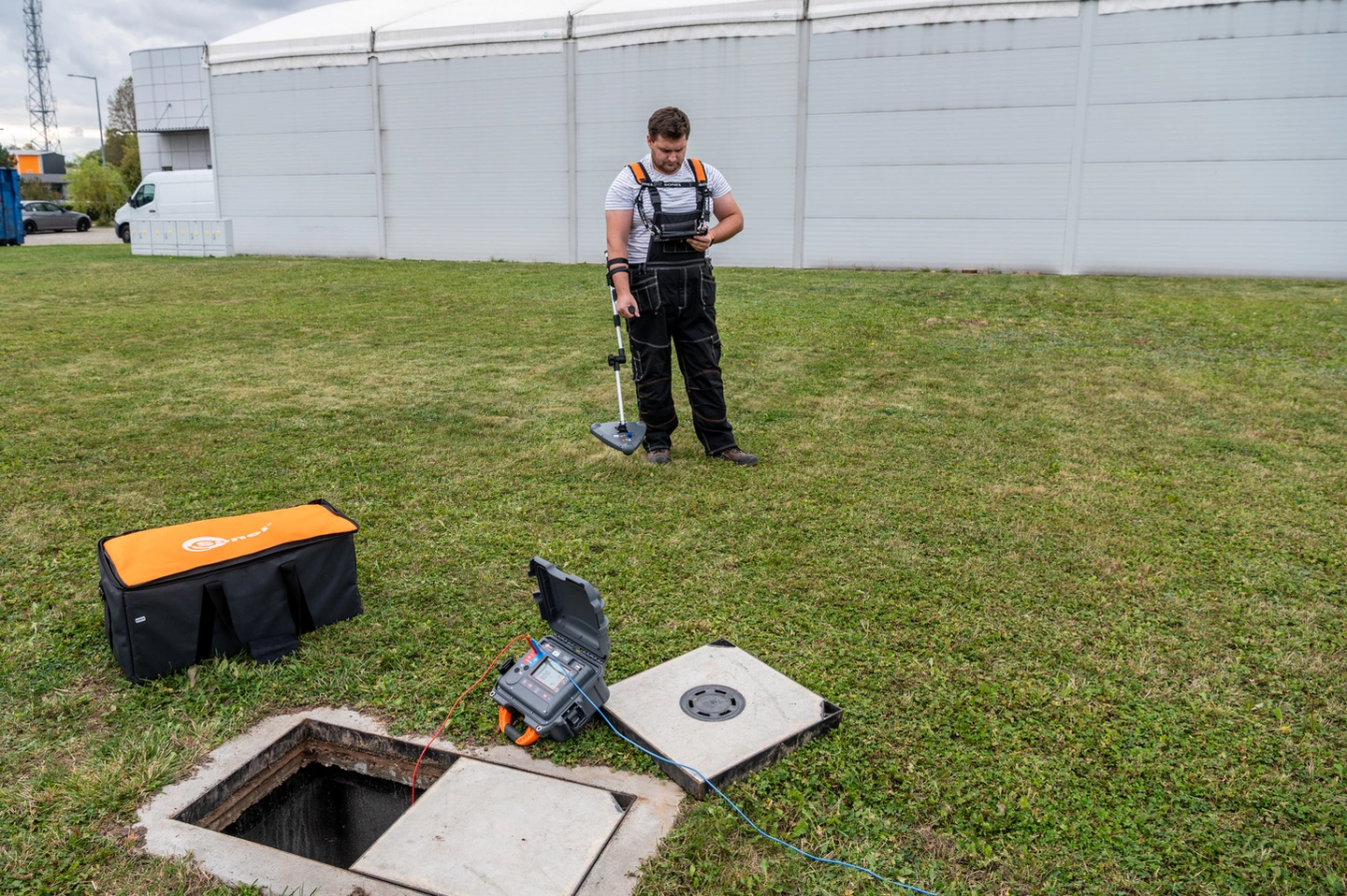

El sistema es capaz de funcionar en modo pasivo (sin la participación del transmisor LKN-2500) y en modo activo (con la participación del transmisor LKN-2500). El modo activo permite introducir la señal de tres maneras diferentes:
- galvánica – consiste en introducir la señal en el objeto de forma galvánica, utilizando cables,
- pinzado – consiste en introducir la señal en el objeto de forma inductiva, utilizando pinzas,
- inductiva – consiste en introducir la señal en el objeto de forma inductiva, utilizando la antena interna del instrumento.

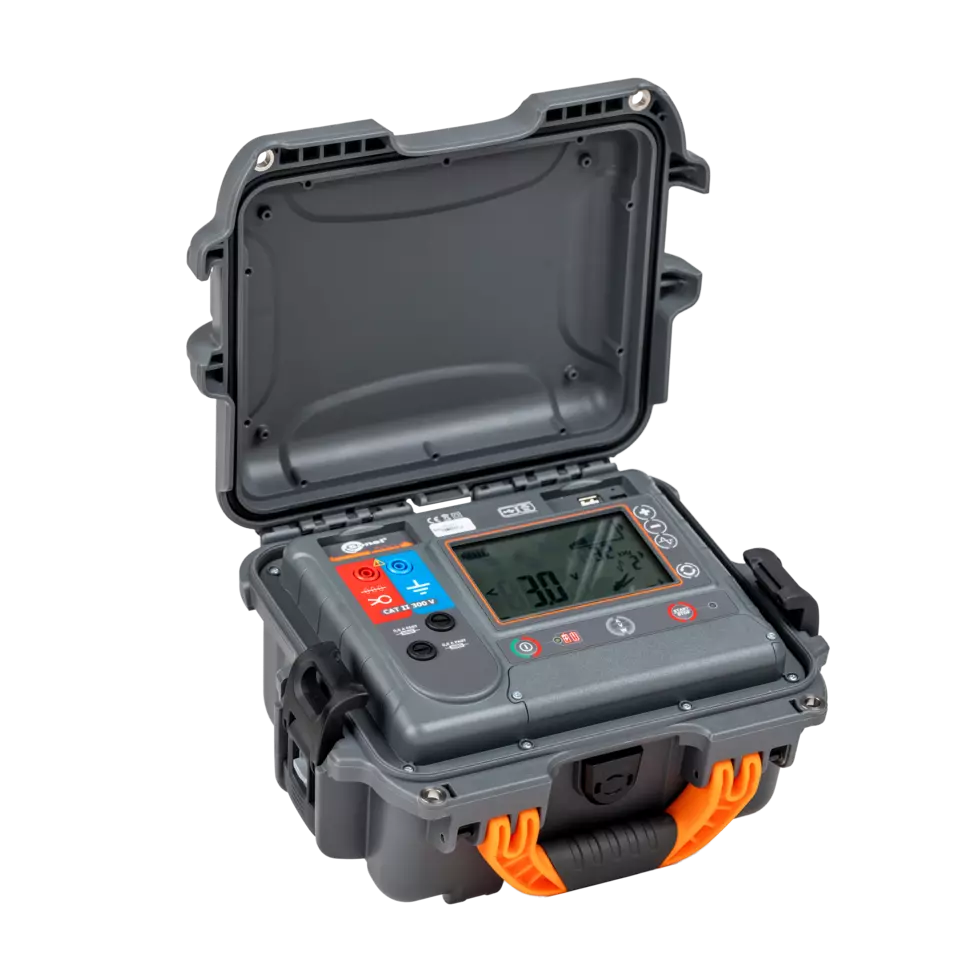

Transmisor LKN-2500
- El funcionamiento en modo de conexión directa galvánica o inductiva con la antena transmisora interna
- Funciona con las pinzas de transmisión
- Carcasa rígida

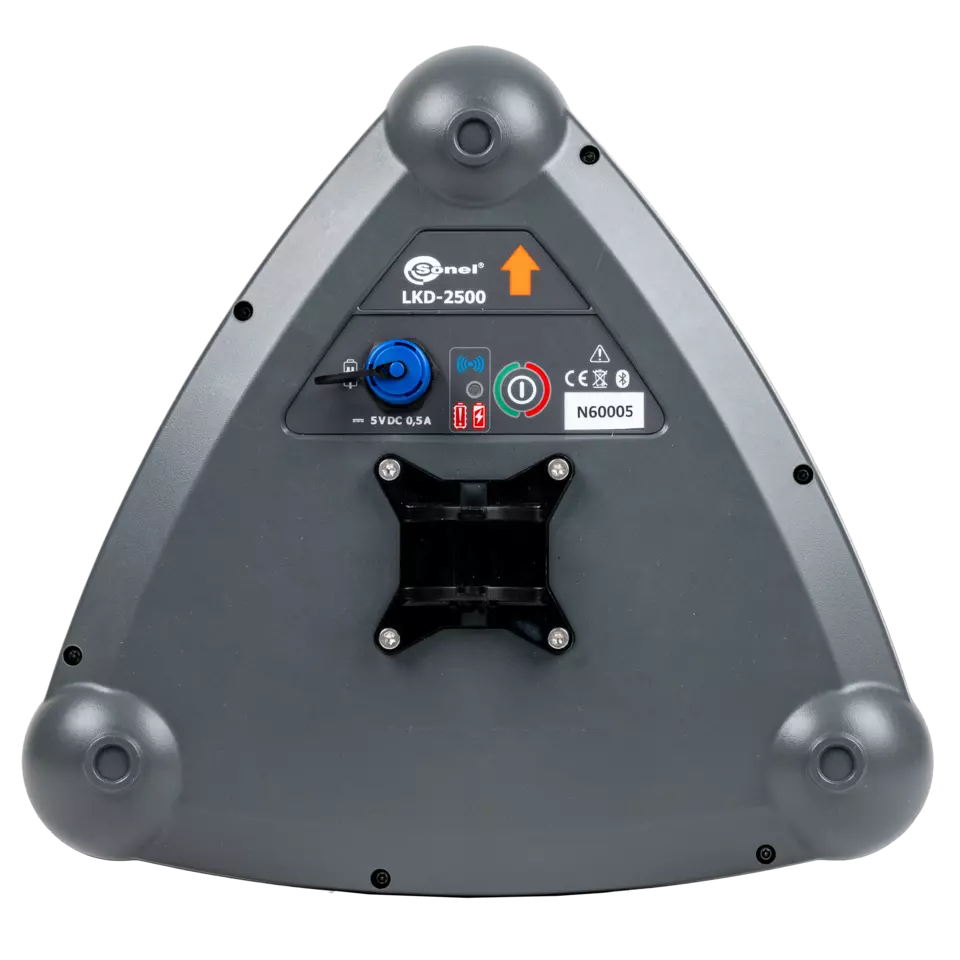

Detector LKD-2500
- Modo activo
- funciona con el transmisor LKN-2500 a frecuencias de 8 kHz, 32 kHz (modo Signal)
- Modo pasivo – funcionamiento en frecuencias:
- 50 Hz, 60 Hz (modo Power)
- 2...65 kHz (modo Radio)
Detector LKD-2500 (marco A)
- Localización del contacto a tierra del cable
- Detección de la señal y del daño en el azimut indicado

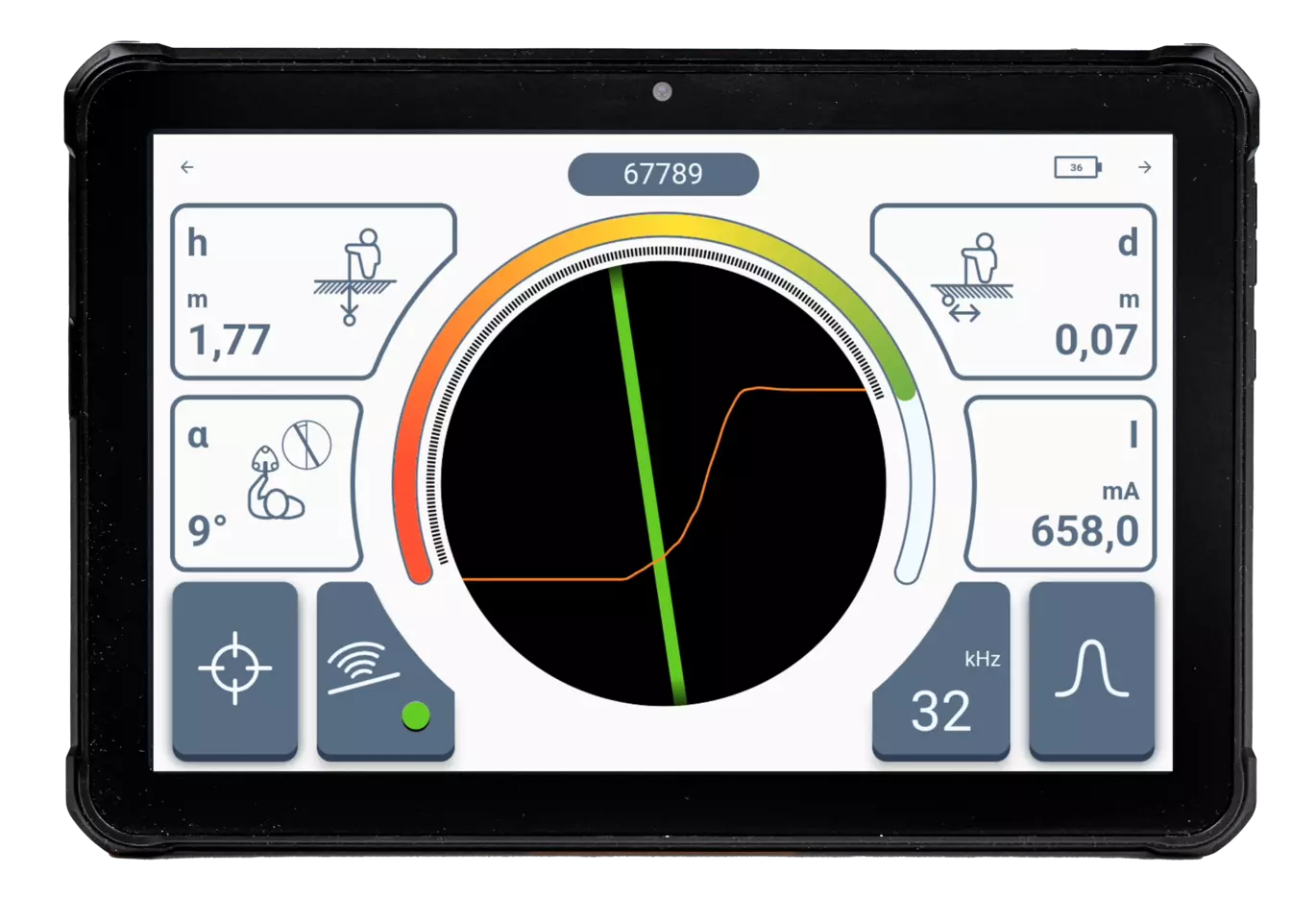

Sonel LKZ Mobile
Aplicación que colabora con el detector de cañerías y cables Sonel LKD-2500 y el detector Sonel LKR-2500 (marco A). Permite el enrutamiento de objetos, el almacenamiento de rutas en la memoria del dispositivo móvil junto con la orientación GPS de los puntos de ruta y lecturas adicionales.
La aplicación permite además:
- visualización de posicionamiento en directo,
- medición de la distancia a un punto de ruta específico,
- exportar rutas a otros dispositivos móviles,
- leer rutas desde la memoria del dispositivo móvil,
- visualización de lecturas almacenadas de todos los parámetros,
- fusión de rutas,
- añadir notas y archivos adjuntos a las rutas y a los puntos de medición.
| Parámetro | Descripción |
|---|---|
| Protección de ingreso | IP65 |
| Alimentación | batería recargable Li-ion 3,6 V 6,7 Ah |
| Temperatura de trabajo | -10…+50°C |
| Temperatura de almacenamiento | -20…+60°C |
| Temperatura nominal | 23 ± 2°C |
| Humedad relativa | 20...90% |
| Parámetro | Descripción |
|---|---|
| Protección de ingreso | IP65 |
| Alimentación | batería recargable Li-ion 3,6 V 3,5 Ah |
| Temperatura de trabajo | -10…+50°C |
| Temperatura de almacenamiento | -20…+60°C |
| Temperatura nominal | 23 ± 2°C |
| Humedad relativa | 20...90% |
| Parámetro | Valor |
|---|---|
| Peso neto (kg) | 6.6 |
| Peso del paquete (kg) | 6.6 |
| Ancho del paquete (cm) | 77.5 |
| Altura del paquete (cm) | 43 |
| Largo del paquete (cm) | 77.5 |
