| Parámetro | Descripción |
|---|---|
| Protección de ingreso | IP67 |
| Alimentación | batería recargable Li-ion 7,2 V 9,8 Ah |
| Temperatura de trabajo | -10…+50°C |
| Temperatura de almacenamiento | -20…+60°C |
| Temperatura nominal | 23 ± 2°C |
Tienda oficial del fabricante
Envío rápido
Envío gratuito a partir de 200000CLP
Contacto: contacto@sonel.cl
+56 229479374
0
Acceso
nuevos productos
Detectives subterráneos
El kit de localización LKZ se compone del transmisor LKN y el detector LKD. Permite encontrar, identificar y rastrear la ruta de los objetos enterrados en el suelo. El usuario podrá enrutar:
- cables de alimentación y control, cables de datos y telecomunicaciones,
- sistemas de iluminación subterránea y protección catódica,
- instalaciones de agua y cloacales,
- instalaciones de distribución de combustibles: gas y otras cañerías,
- sistemas de calefacción y cañerías pre aisladas.

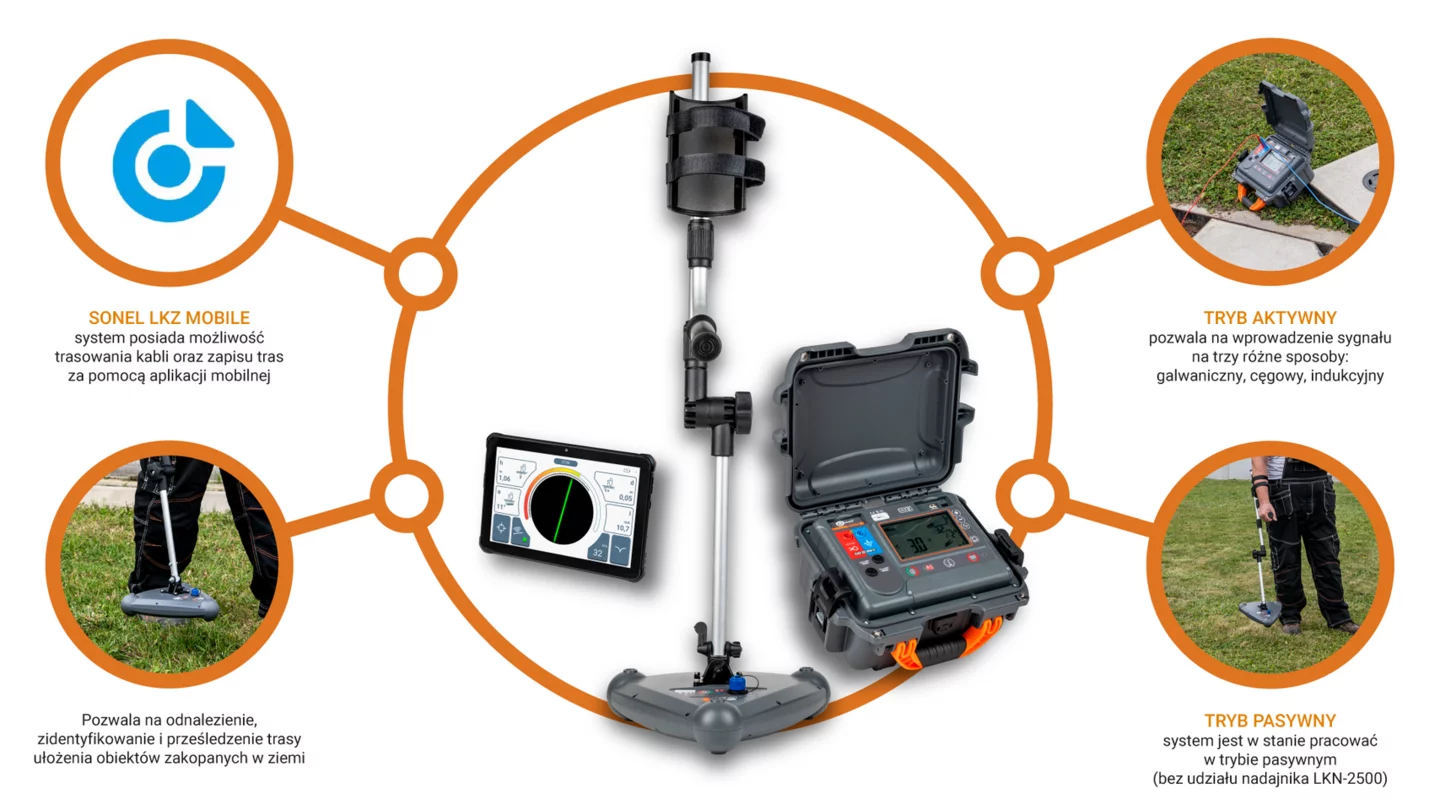

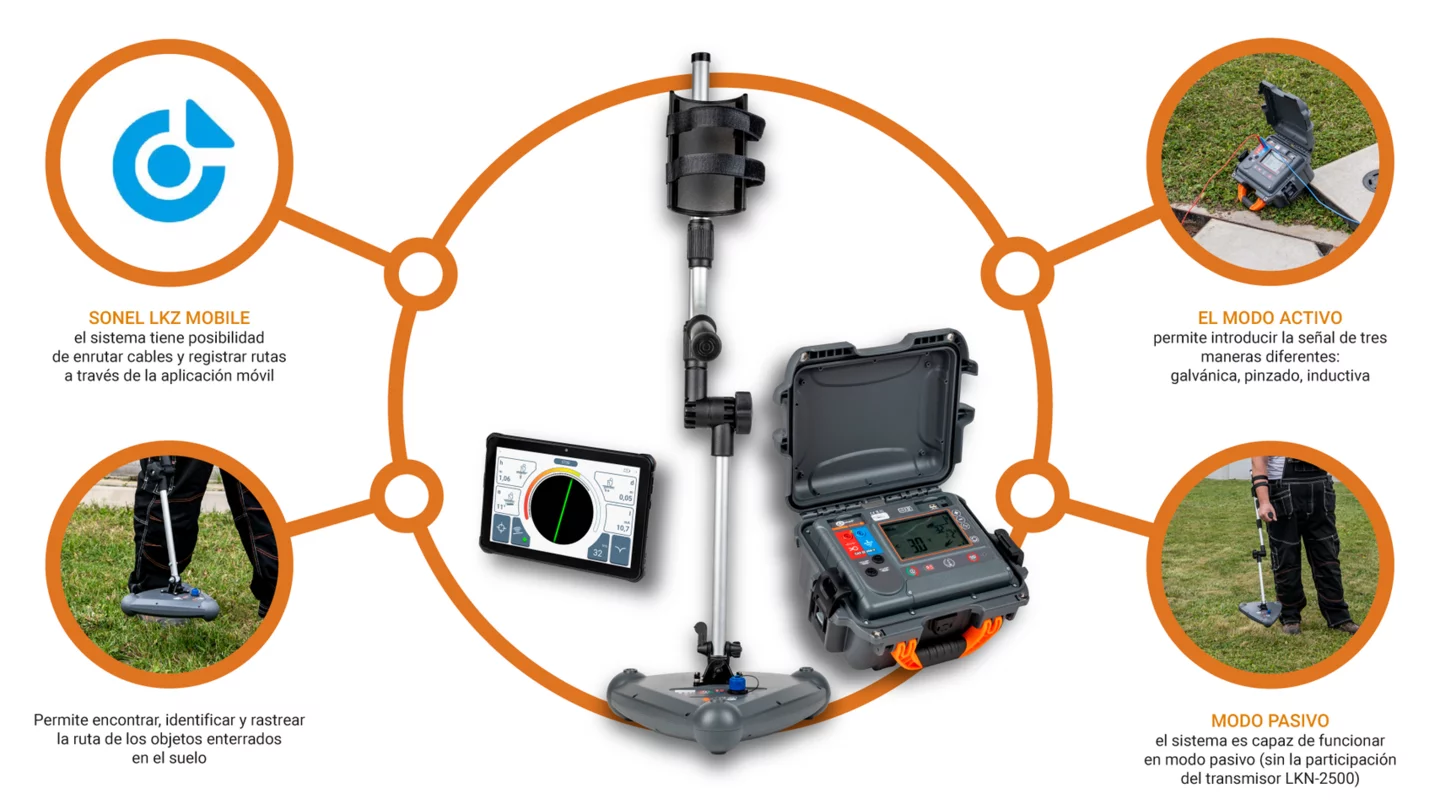

Los kits de la serie LKZ son un gran apoyo en trabajos de movimiento de tierra en los sectores de electricidad, instalación, construcción, ferrocarril, telecomunicación, agua y saneamiento, calefacción, geodésica y muchos otros.

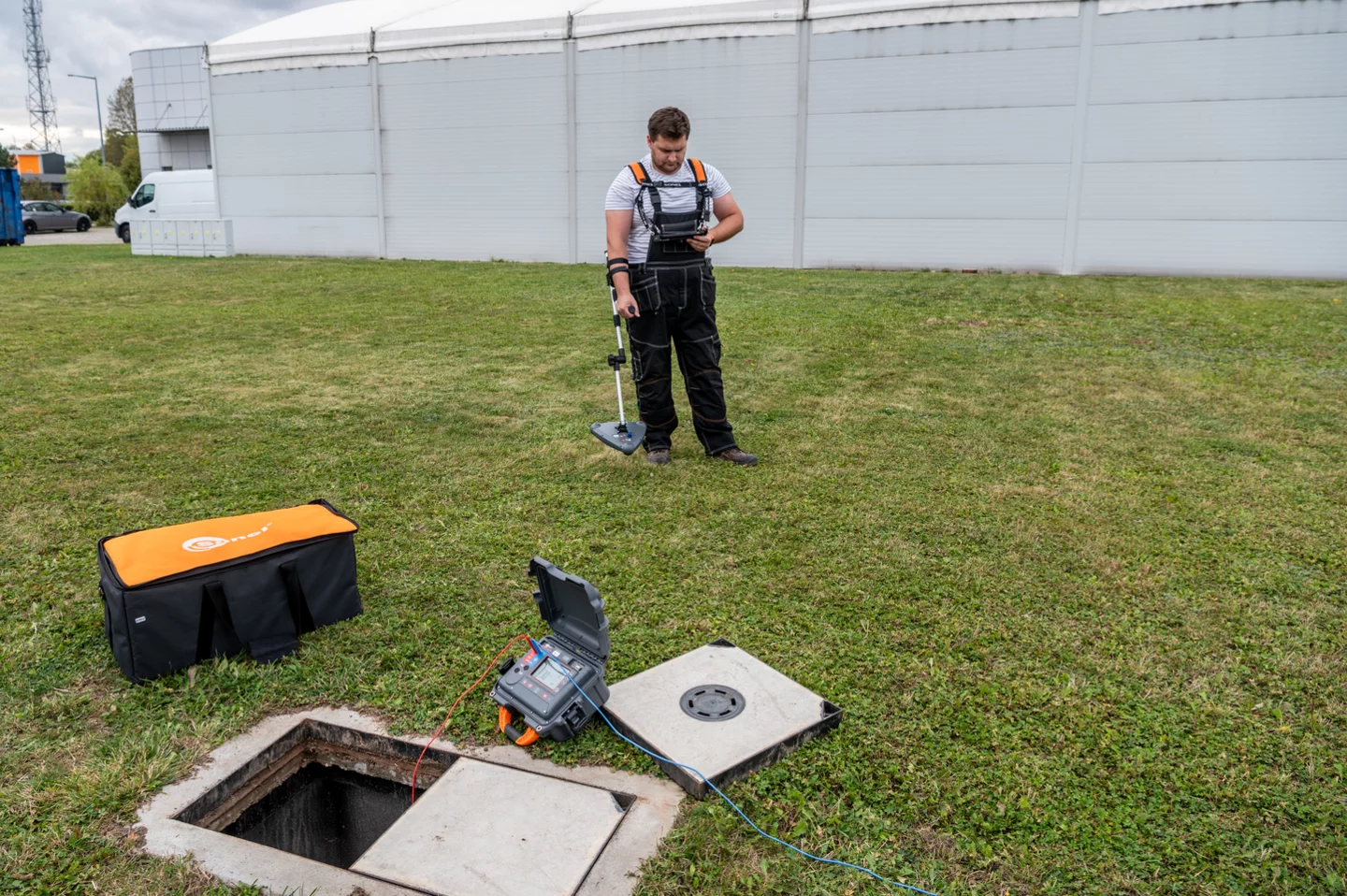

El transmisor LKN-2500 se utiliza para inyectar una señal de localización en el objeto que se está rastreando. El detector LKD-2500 colocado a lo largo del objeto que se va a cartografiar detecta la señal e informa de ello al usuario a través de la aplicación Sonel LKZ Mobile. La determinación de la ruta del objeto es posible basándose en la observación de las indicaciones de la brújula y el nivel de la señal detectada.
El sistema tiene posibilidad de enrutar cables y registrar rutas a través de la aplicación móvil. Dichos archivos pueden exportarse y compartirse con otros usuarios, también con aquellos que no dispongan del dispositivo LKN-2500 / LKD-2500.
El sistema es capaz de funcionar en modo pasivo (sin la participación del transmisor LKN-2500) y en modo activo (con la participación del transmisor LKN-2500). El modo activo permite introducir la señal de tres maneras diferentes:
- galvánica – consiste en introducir la señal en el objeto de forma galvánica, utilizando cables,
- pinzado – consiste en introducir la señal en el objeto de forma inductiva, utilizando pinzas,
- inductiva – consiste en introducir la señal en el objeto de forma inductiva, utilizando la antena interna del instrumento.

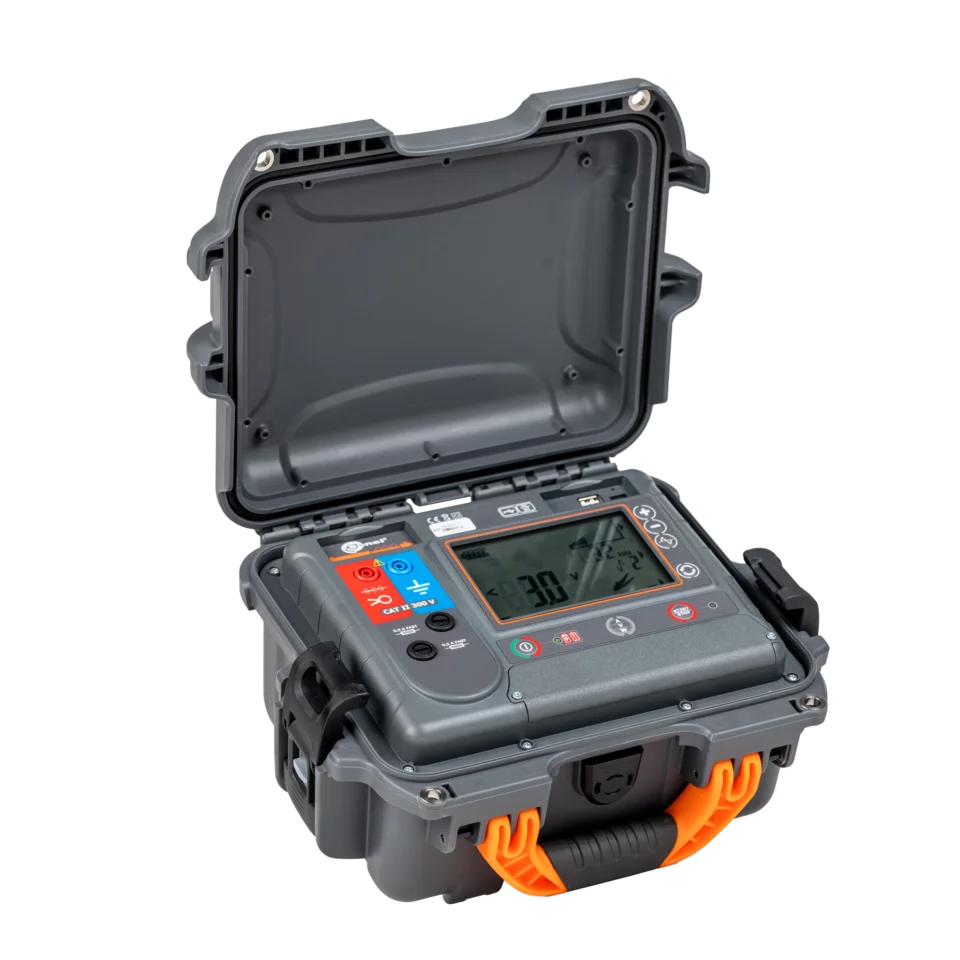

Transmisor
- El funcionamiento en modo de conexión directa galvánica o inductiva con la antena transmisora interna
- Funciona con las pinzas de transmisión
- Carcasa rígida

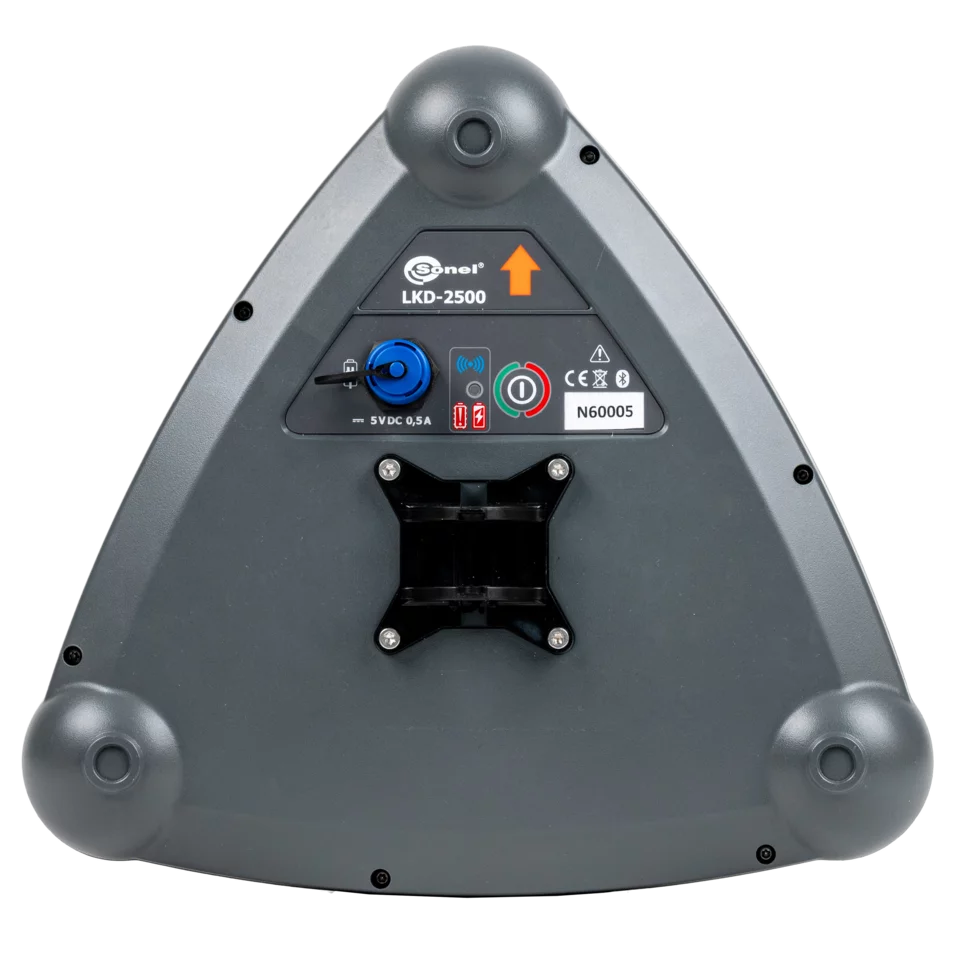

Detector
- Modo activo
- funciona con el transmisor LKN-2500 a frecuencias de 8 kHz, 32 kHz (modo Signal)
- Modo pasivo – funcionamiento en frecuencias:
- 50 Hz, 60 Hz (modo Power)
- 2...65 kHz (modo Radio)

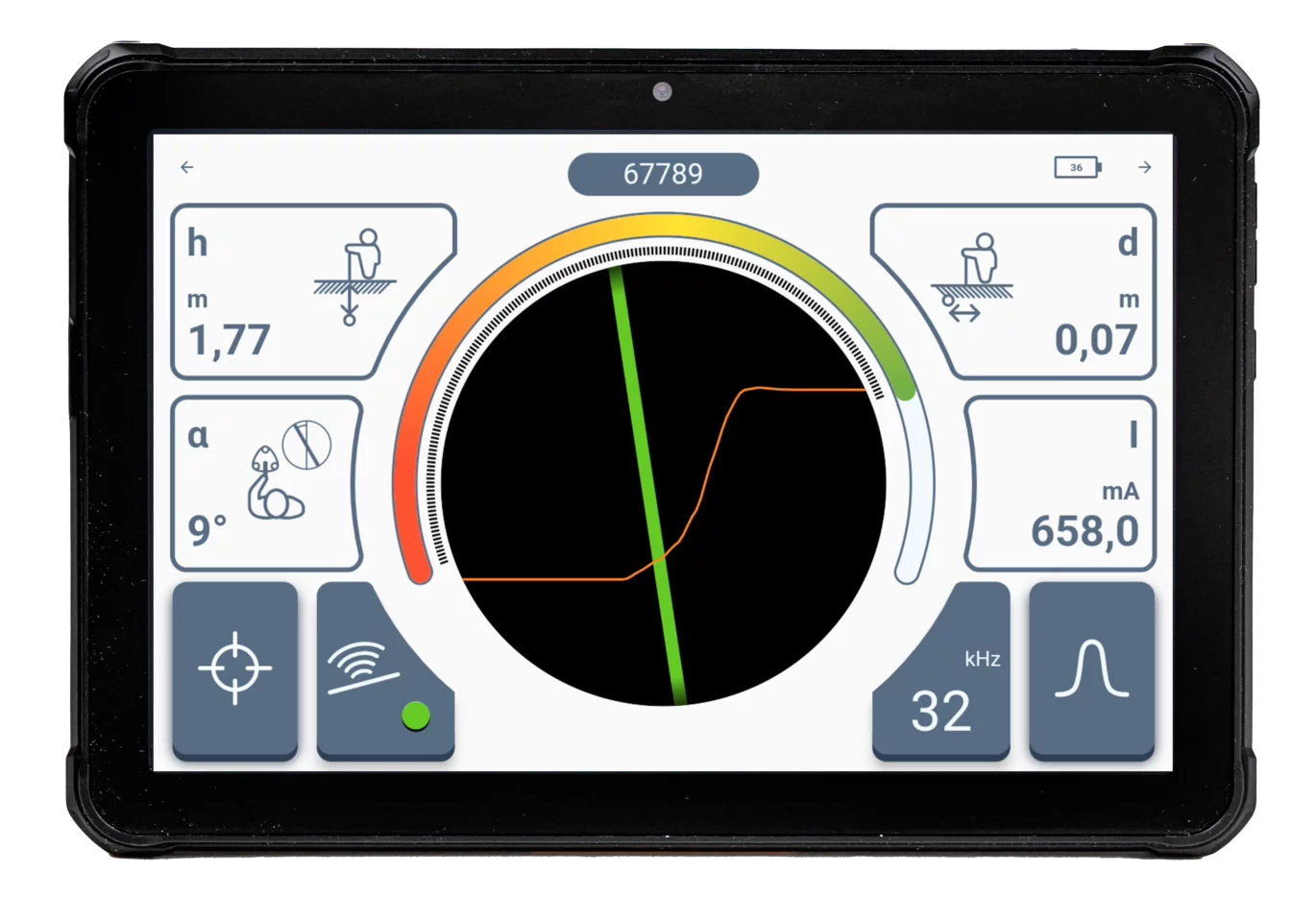

Sonel LKZ Mobile
Aplicación que colabora con el detector de cañerías y cables Sonel LKD-2500. Permite el enrutamiento de objetos, el almacenamiento de rutas en la memoria del dispositivo móvil junto con la orientación GPS de los puntos de ruta y lecturas adicionales.
La aplicación permite además:
- visualización de posicionamiento en directo,
- medición de la distancia a un punto de ruta específico,
- exportar rutas a otros dispositivos móviles,
- leer rutas desde la memoria del dispositivo móvil,
- visualización de lecturas almacenadas de todos los parámetros,
- fusión de rutas,
- añadir notas a las rutas y a los puntos de medición.
| Parámetro | Descripción |
|---|---|
| Protección de ingreso | IP65 |
| Alimentación | batería recargable Li-ion 3,6 V 6,7 Ah |
| Temperatura de trabajo | -10…+50°C |
| Temperatura de almacenamiento | -20…+60°C |
| Temperatura nominal | 23 ± 2°C |
| Humedad relativa | 20...90% |
| Parámetro | Valor |
|---|---|
| Peso neto (kg) | 4.4 |
| Peso del paquete (kg) | 6.4 |
| Ancho del paquete (cm) | 41 |
| Altura del paquete (cm) | 32 |
| Largo del paquete (cm) | 75 |
