Medidor de la impedancia del bucle de cortocircuito MZC-20E

Medidor de la impedancia del bucle de cortocircuito MZC-20E-1

Medidor de la impedancia del bucle de cortocircuito MZC-20E-2

Medidor de la impedancia del bucle de cortocircuito MZC-20E-3

Medidor de la impedancia del bucle de cortocircuito MZC-20E-4

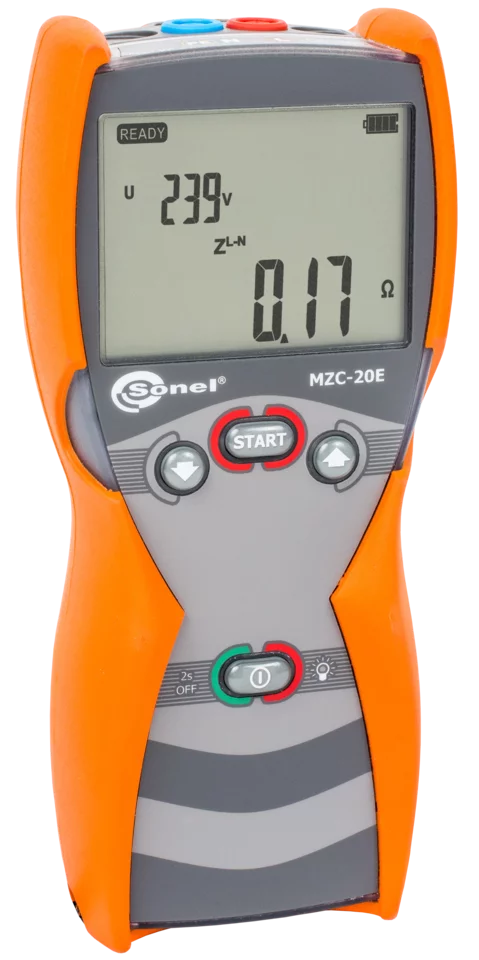

MZC-20E
Medidor de la impedancia del bucle de cortocircuito

Name: Medidor de la impedancia del bucle de cortocircuito
Brand: Sonel
SKU: S92-WMESMZC20E
Price: 776100 CLP
Availability: InStock

Índice de cat. WMESMZC20E

Clase de protección IP: IP 67

Categoría de medición: CAT III 300 V

Pantalla: monocromática, retroiluminada, segmentado

776100$

Disponible

Realización: a 12 días

Pide una oferta

AGT-16P

Adaptador para enchufe trifásico 16A con ne...

172800$

Disponible

AGT-32P

Adaptador para enchufe trifásico 32A con ne...

181900$

Disponible

Cable 10 m rojo 1 kV (conectores tipo banan...

Preguntar

Cable 20 m rojo 1 kV (conectores tipo banan...

Preguntar

Cable 5 m rojo 1 kV (conectores tipo banana...

Preguntar

AGT-16C

Adaptador para enchufe trifásico 16A

190940$

Disponible

AGT-16T

Adaptador para enchufe industrial monofásic...

190990$

Disponible

AGT-32C

Adaptador para enchufe trifásico 32A

206900$

Disponible

AGT-32T

Adaptador para enchufe industrial monofásic...

Preguntar

AGT-63P

Adaptador para enchufe trifásico 63A con ne...

Preguntar

Mediciones en el bolsillo

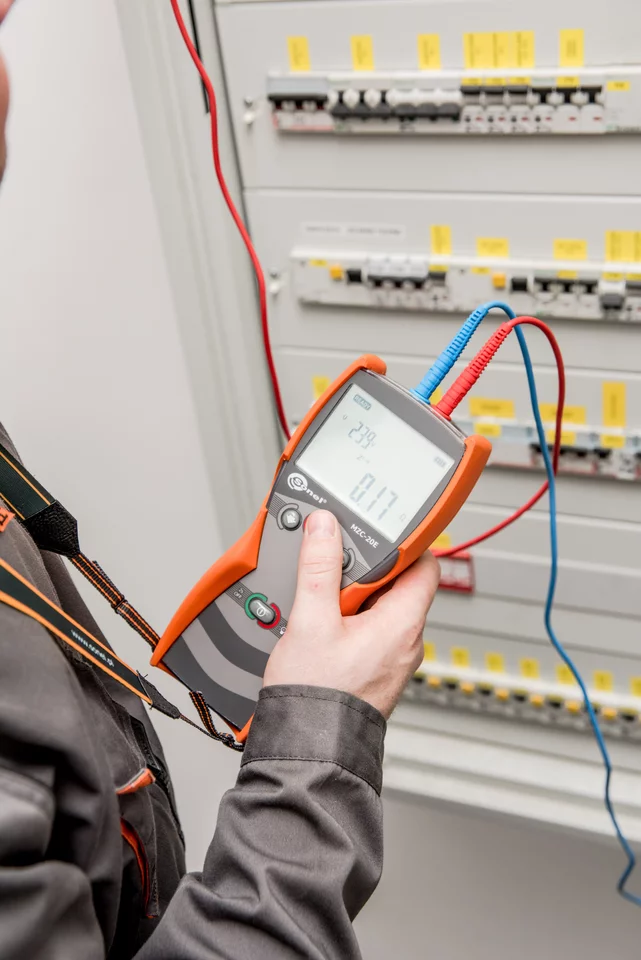

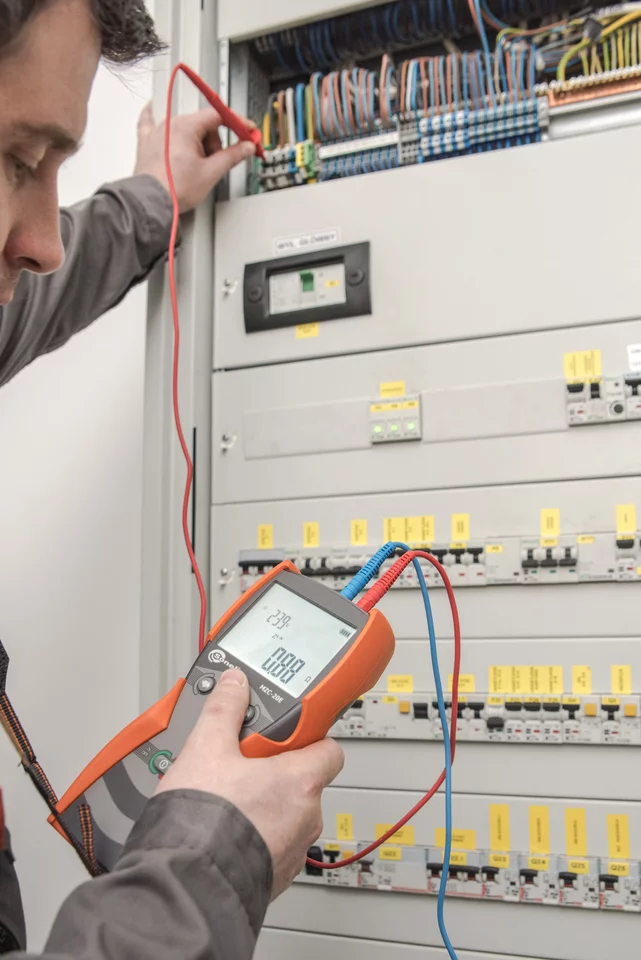

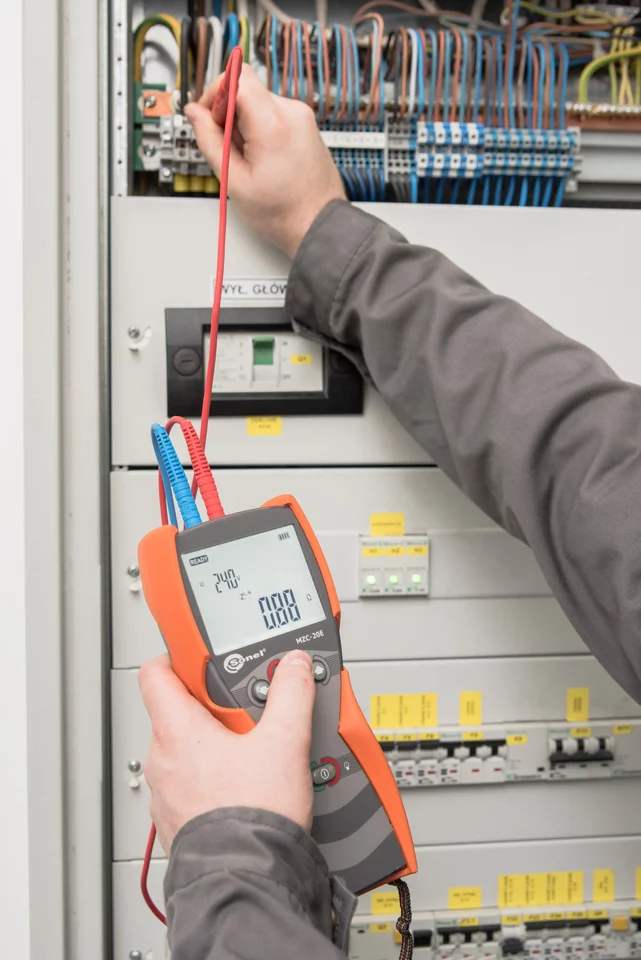

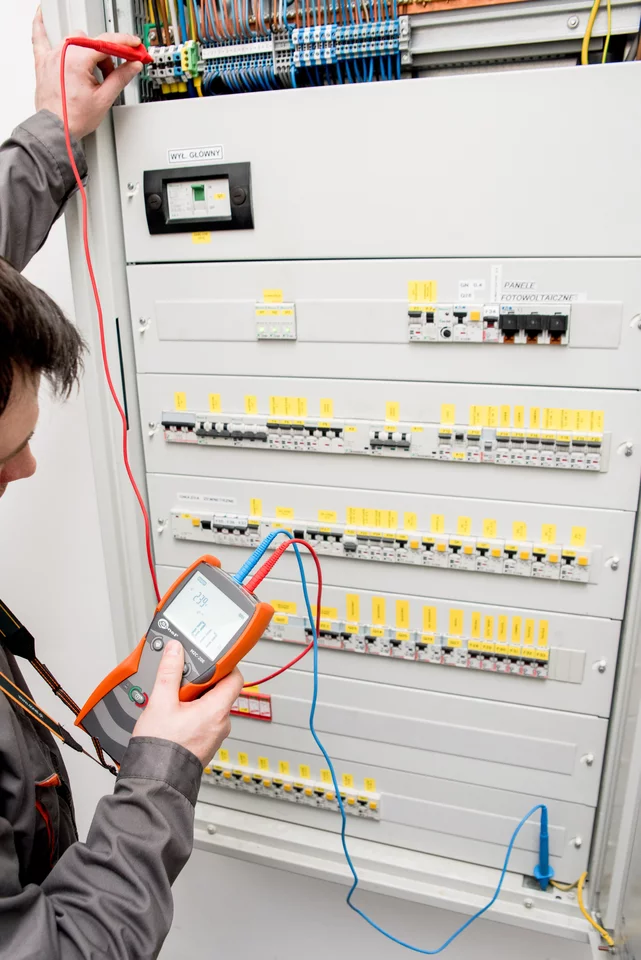

El medidor de impedancia de bucle de cortocircuito Sonel MZC-20E es simple y ergonómico.

El pequeño medidor MZC-20E permite una medición precisa de la impedancia de bucle en redes con diferentes tensiones nominales. Con la ayuda de este dispositivo se puede comprobar la tensión de red de hasta 440 V. El dispositivo es especialmente útil en el trabajo de instaladores y especialistas de medición que realizan servicios en edificios unifamiliares y multifamiliares, edificios de oficinas, plantas industriales y otros edificios, como así como instalaciones equipadas con instalaciones eléctricas de baja tensión. El medidor MZC-20E también es perfecto para servicios de mantenimiento eléctrico. Independientemente del ámbito de aplicación, siempre garantiza un buen funcionamiento y una alta precisión de los resultados obtenidos. Otra ventaja de esta herramienta es la posibilidad de trabajar en condiciones ambientales desfavorables gracias a una carcasa muy resistente. A pesar de sus dimensiones compactas, el medidor cumple perfectamente su función y garantiza una medición precisa y rápida.

Capacidades

Medición de impedancia del bucle con resolución de 0,01 Ω.
Mediciones posibles en instalaciones de 220/380 V, 230/400 V, 240/415 V (rango de trabajo 180…440 V).
Frecuencia de operación 45...65 Hz.
Corriente de cortocircuito I_k.
Detección automática de fase, o tensión entre fases.
Mediciones usando puntas de prueba de 1,2 m, 5 m y mas.
Medición con los conductores L y N intercambiados.
Resistencia de cortocircuito R_S y reactancia X_S.

Funciones adicionales

Medición de tensión 0...440 V AC.
Alimentación: baterías (4 x LR14) o baterías recargables (4 x NiMH).

Aplicación

El medidor está diseñado para medir objetos con los disyuntores de protección de hasta 63 A, donde las corrientes de cortocircuito llegan a 1 kA, es decir, en bloques de pisos, en viviendas unifamiliares y multifamiliares, pequeñas fábricas y todas las demás instalaciones que están equipadas con la instalación de baja tensión eléctrica. Además, el medidor es una herramienta útil para los servicios de mantenimiento.

Funciones de medición	Rango de medición	Rango display	Resolución	Precisión
Tensión	0 V…440 V	0 V…440 V	1 V	±(2% v.Mw. + 2 Digits)
Parámetros del bucle de cortocircuito
método de 2p - medición con la corriente estándar máx corriente 26,7 A	desde 0,24 Ω…200 Ω según EN 61557	0,00 Ω…200 Ω	desde 0,01 Ω	desde ±(2,5% v.m. + 3 dígitos)
Indicaciones de la corriente de cortocircuito
método de 2p - medición con la corriente estándar	Calculado a base de los rangos de medición Z_S y tensiones nominales	1,15 A…40 kA	desde 0,01 A	Calculada en base a un error para el bucle de cortocircuito
