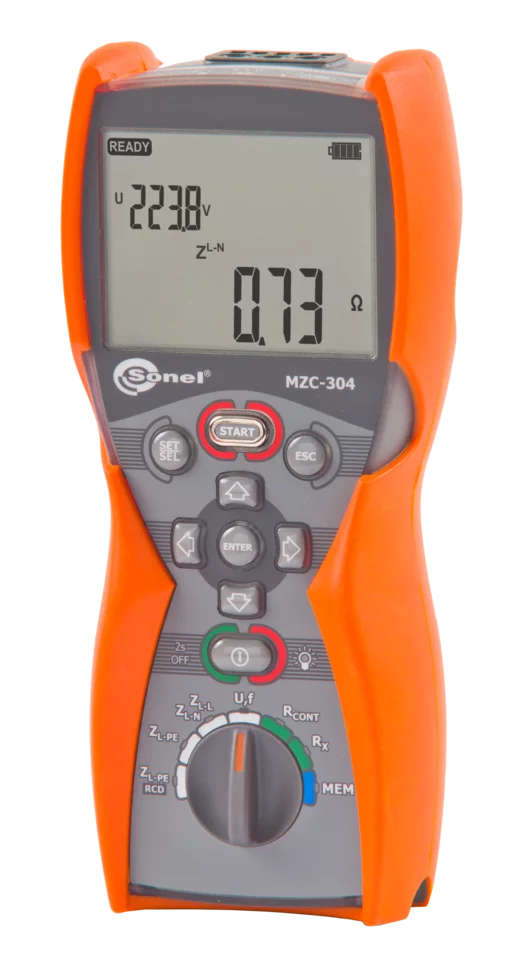

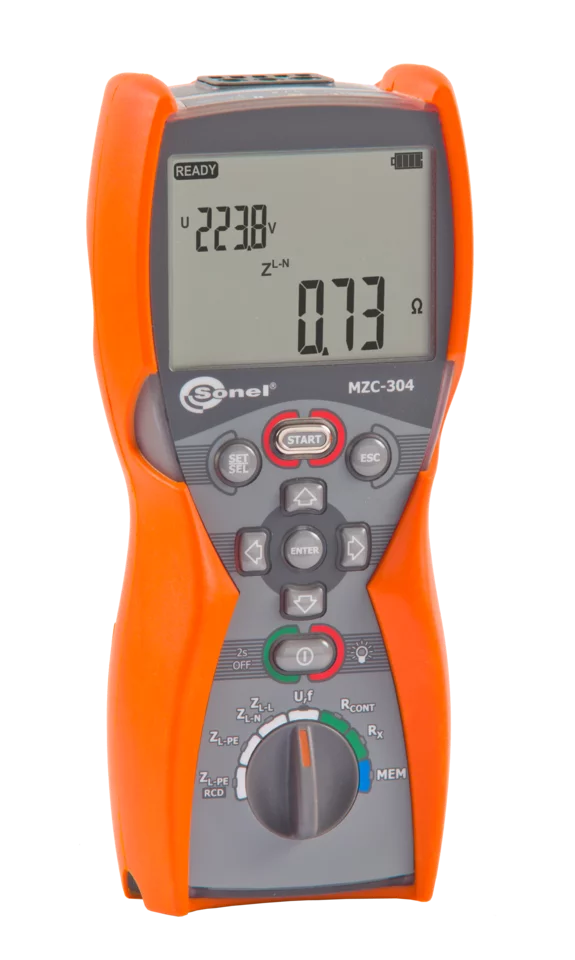

Medidor de la impedancia del bucle de cortocircuito MZC-304
Medidor de la impedancia del bucle de cortocircuito MZC-304-1
Medidor de la impedancia del bucle de cortocircuito MZC-304
Medidor de la impedancia del bucle de cortocircuito MZC-304-1
Medidor de la impedancia del bucle de cortocircuito MZC-304-2
Medidor de la impedancia del bucle de cortocircuito MZC-304-3

MZC-304

Medidor de la impedancia del bucle de cortocircuito

Índice de cat. WMESMZC304

ean 5907624031371

Clase de protección IP: IP 67

Categoría de medición: CAT III 600 V, CAT IV 300 V

Transmisión de datos: Bluetooth

Pantalla: monocromática, retroiluminada, segmentado

no disponible

Medición del bucle de cortocircuito y no solo

Conozca el medidor compacto de impedancia de bucle Sonel MZC-304 con muchas funciones de medición.

El modelo presentado es uno de los dispositivos más pequeños disponibles en el mercado, diseñado para medir la impedancia de bucle en una red de 230/400 V y para medir la continuidad de conexiones protectoras y compensatorias. El medidor MZC-304 realiza mediciones de bucle con una resolución de 0,01 Ω, también en el caso de mediciones en redes protegidas con RCD. Gracias al teclado y la pantalla iluminados, el dispositivo se puede utilizar incluso cuando hay poca luz. El dispositivo tiene una carcasa sellada con el grado de protección IP67 que se caracteriza por una excelente resistencia y garantiza un funcionamiento eficaz también en condiciones ambientales desfavorables.

El dispositivo cumple los requisitos especificados en la norma EN 61557.

Capacidades

  • Medición de impedancia del bucle con resolución de 0,01 Ω.
  • Medición de impedancia del bucle sin disparar el interruptor diferencial ≥30 mA con una resolución de 0,01 Ω (rango 180...270 V)
  • Mediciones posibles en instalaciones de 220/380 V, 230 V/400 V, 240/415 V (rango de trabajo 180...460 V)
  • Tango de trabajo de las tensiones: 180…270 V (para ZL-PE y ZL-N) y 180…460 V (para ZL-L).
  • Corriente máxima de medición: 7,6 A para 230 V (3x10 ms), 13,3 A para 400 V (3x10 ms).
  • Frecuencia de operación 45...65 Hz
  • Corriente de cortocircuito Ik.
  • Medición con los conductores L y N intercambiados.
  • Resistencia de cortocircuito RS y reactancia XS.
  • Medición de la continuidad de circuito y resistencia con baja tensión

Funciones adicionales

  • Electrodo de contacto - una revisión rápida de la correcta conexión de PE.
  • Medición de tensión 0...500 V AC.

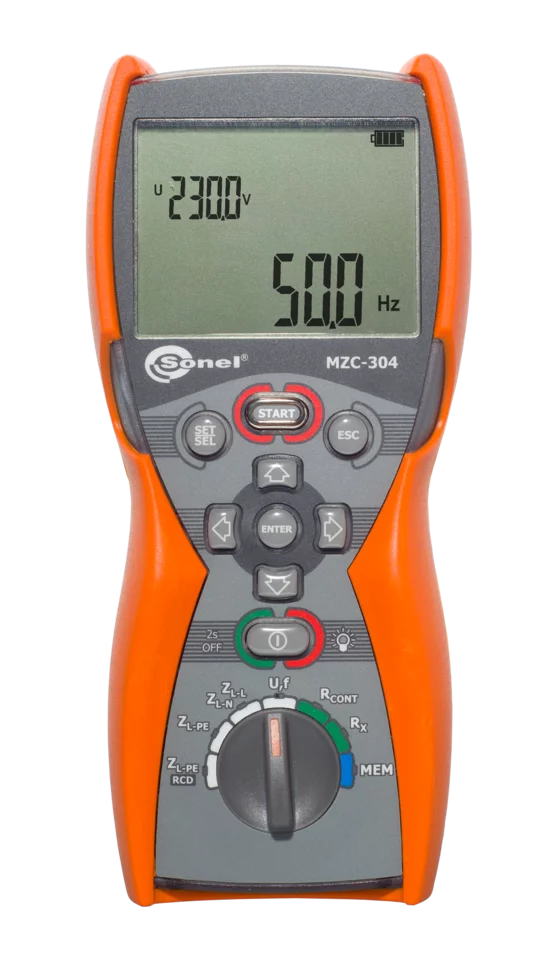

  • Medición de frecuencia 45,0...65,0 Hz.
  • Memoria de 990 resultados de la medición, posibilidad de mandarlos a la PC a través de Bluetooth.
  • Alimentación: baterías (4 x LR14) o baterías recargables (4 x NiMH)

Aplicación

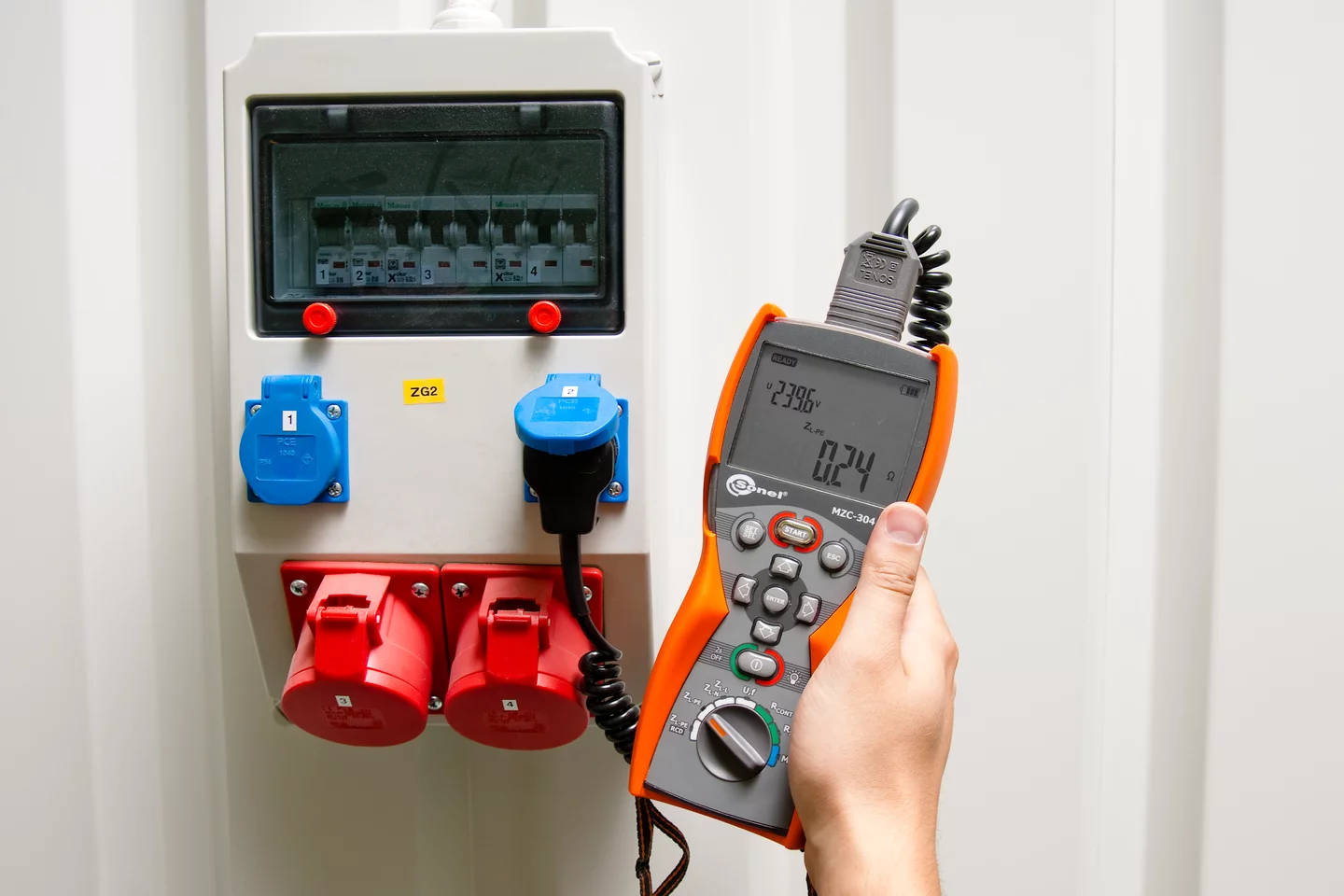

Un instrumento especial para realizar las mediciones en los edificios unifamiliares y multifamiliares, edificios de oficinas, plantas industriales y todos los otros lugares equipados con la instalación eléctrica de baja tensión. Además, el medidor está diseñado para los servicios de mantenimiento de objetos, donde las corrientes de cortocircuito alcanzan 4,4 kA (mediciones según la norma EN 61557). MZC-304 es también una herramienta perfecta para comprobar los circuitos que utilizan la protección adicional en forma de interruptores diferenciales.
