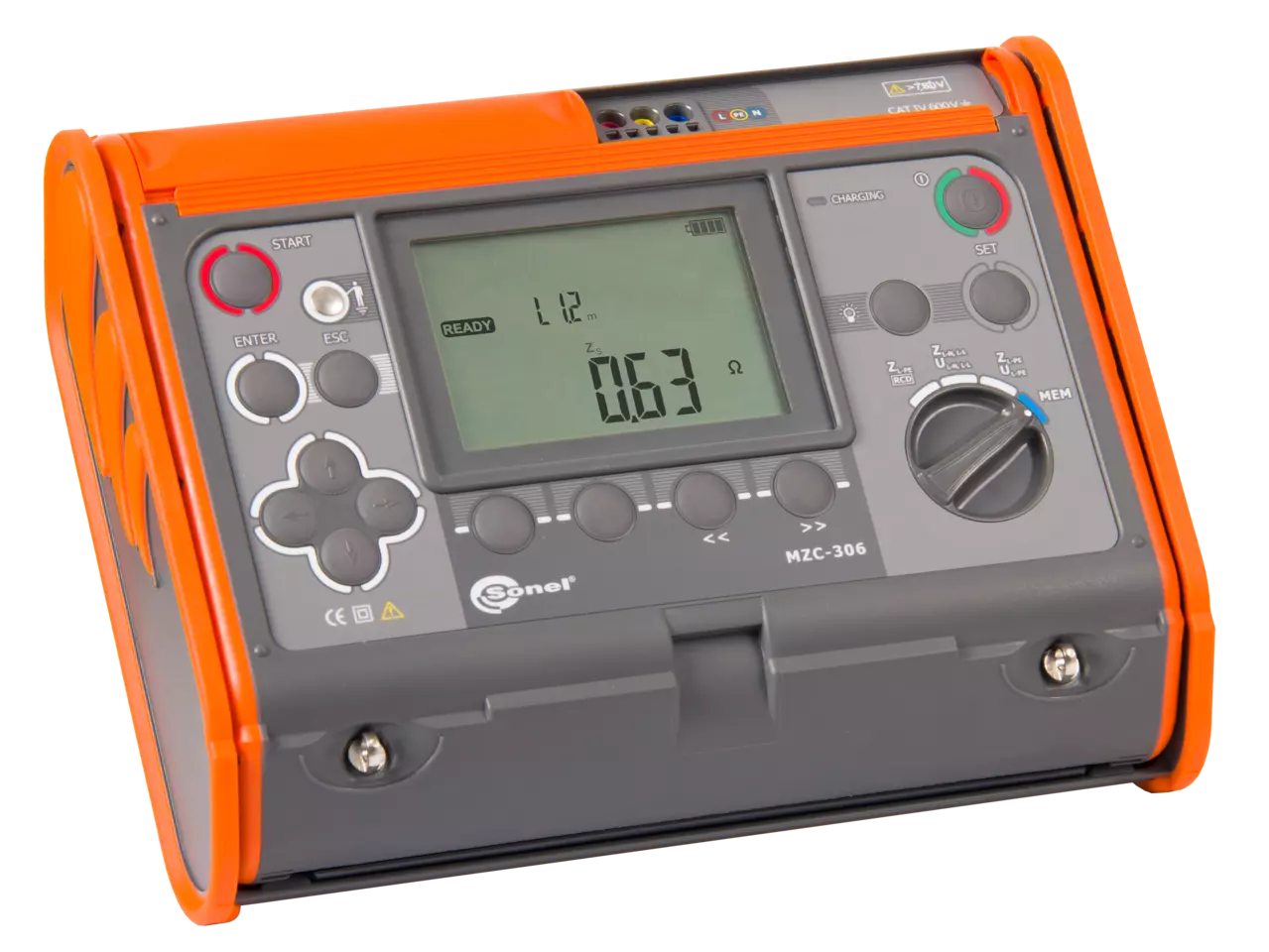

Medidor de la impedancia del loop de cortocircuito MZC-306

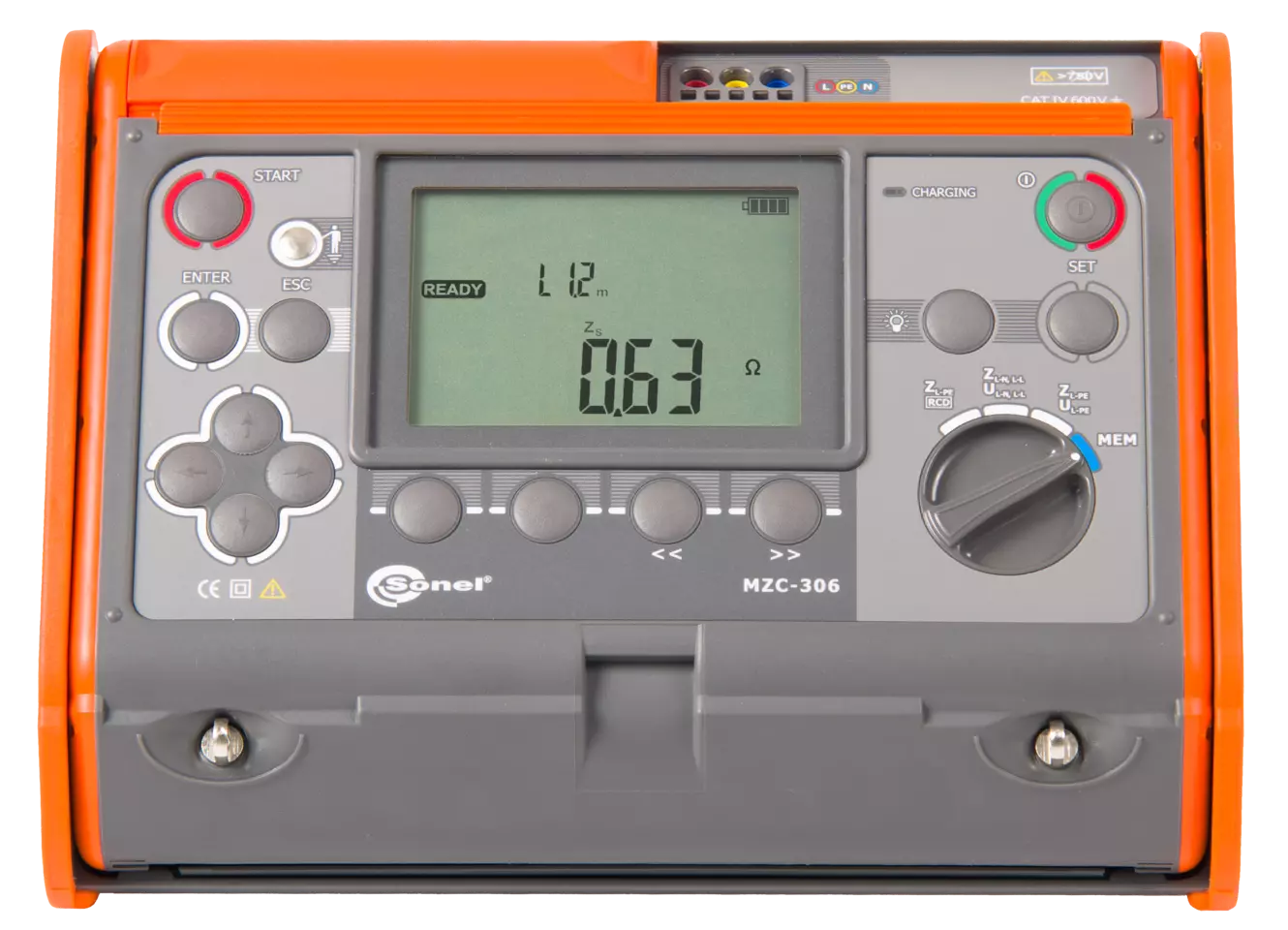

Medidor de la impedancia del loop de cortocircuito MZC-306-1

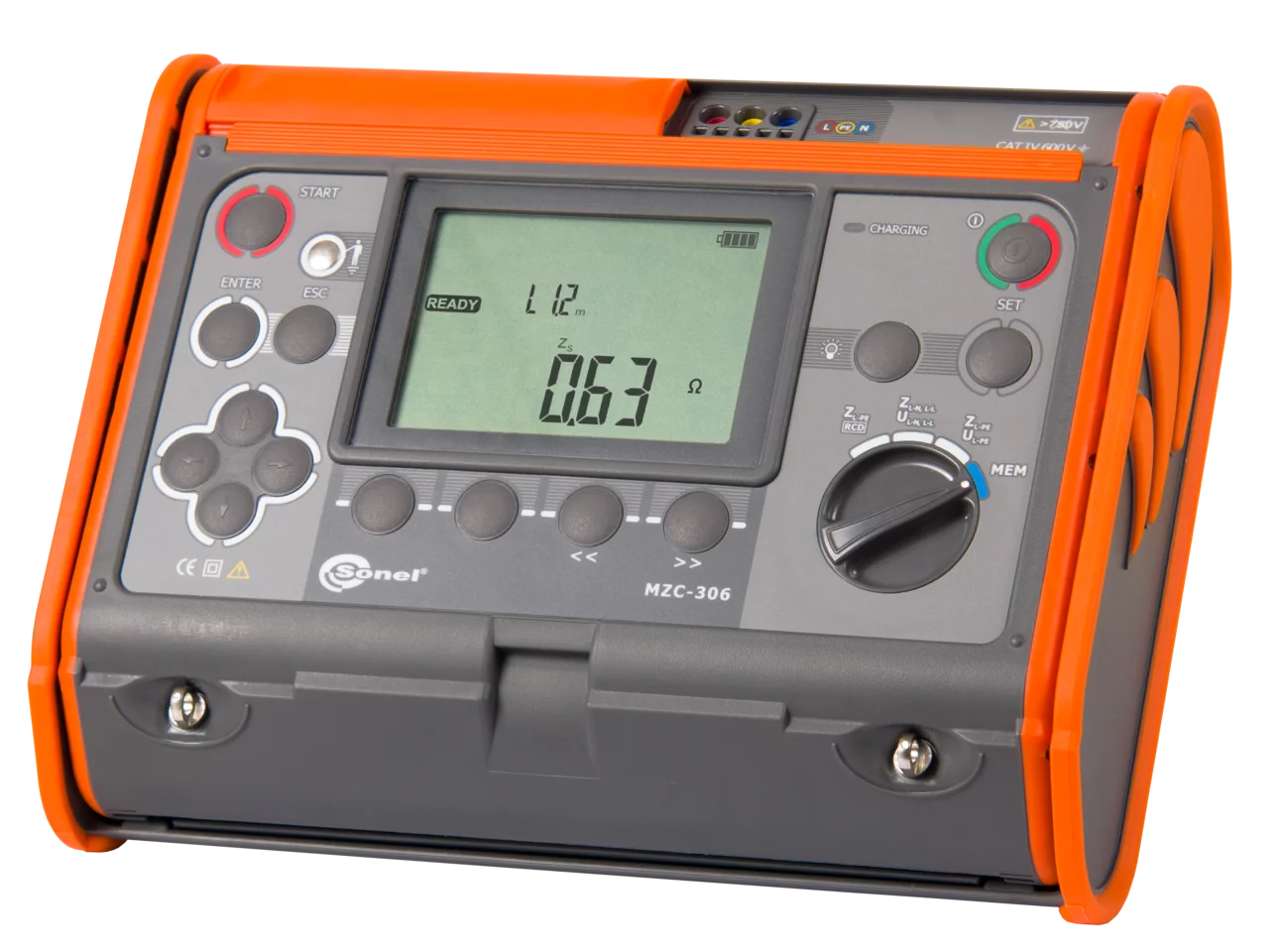

Medidor de la impedancia del loop de cortocircuito MZC-306-2

MZC-306
Medidor de la impedancia del loop de cortocircuito

Name: Medidor de la impedancia del loop de cortocircuito
Brand: Sonel
SKU: S92-WMGBMZC306
Availability: OutOfStock

Índice de cat. WMGBMZC306

ean 5907624021273

Clase de protección IP: IP 54

Categoría de medición: CAT III 1000 V, CAT IV 600 V

Transmisión de datos: USB

Pantalla: monocromática, retroiluminada, segmentado

no disponible

Pide una oferta

Medidor de falla de cortocircuito profesional y liviano

Gracias a una amplia gama de tensión de funcionamiento, el medidor profesional Sonel MZC-306 permite realizar mediciones en varios tipos de redes. El dispositivo es imprescindible para diversos trabajos eléctricos en lugares de baja tensión, por ejemplo, en casas y edificios, instalaciones públicas, pequeños talleres y pequeñas fábricas.

La resolución del resultado de la medición es de 0,01 Ω, también en el caso de mediciones en redes protegidas con interruptores RCD. La carcasa del medidor MZC-306 está fabricada en el grado de protección IP54, lo que garantiza su resistencia a daños mecánicos. La cubierta del dispositivo se puede colocar en varias posiciones, lo que permite un transporte fácil y un uso cómodo del dispositivo.

Capacidades

medición de impedancia del bucle con resolución de 0,01 Ω
medición de impedancia del bucle sin disparar el interruptor diferencial ≥30 mA con una resolución de 0,01 Ω (100...440 V)
mediciones posibles en instalaciones de 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 290/500 V, 400/690 V (rango de 100…750 V)
frecuencia de operación 45...65 Hz
corriente de cortocircuito I_k
detección automática de fase, o tensión entre fases
mediciones usando el adaptador Uni-Schuko o puntas de prueba de 1, 2, 5, 10 y 20 m
medición con los conductores L y N intercambiados
resistencia de cortocircuito R_S y reactancia X_S

Funciones adicionales

Electrodo de contacto - una comprobación rápida de la correcta conexión de PE.
Medición de tensión 0...750 V AC (0...250 V AC con resolución de 0,1 V).
Memoria de 990 resultados de la medición, posibilidad de mandarlos a la PC a través de USB.
Alimentación: baterías (4 x LR14) o baterías recargables.

Aplicación

El instrumento es imprescindible para cualquier trabajo eléctrico, especialmente para comprobar los circuitos de 400/690 V. El medidor se utiliza en los estudios, entre otros, en viviendas y edificios, edificios públicos, pequeñas fábricas o talleres, e incluso en los parques eólicos.

El medidor es una herramienta perfecta para controlar sistemas en los que las corrientes de cortocircuito pueden alcanzar el valor de 5,3 kA (mediciones según la norma EN 61557).

Funciones de medición	Rango de medición	Rango display	Resolución	Precisión
Tensión	0 V…750 V	0 V…750 V	desde 0,1 V	desde ±(2% v.m. + 2 dígitos)
Parámetros del bucle de cortocircuito
método de 2p - medición con la corriente estándar máx corriente 36,7 A	desde 0,13 Ω…1999 Ω según EN 61557	0,00 Ω…1999 Ω	desde 0,01 Ω	desde ±(4% v.m. + 3 dígitos)
método de 2p - medición sin disparar el RCD	desde 0,43 Ω…1999 Ω según EN 61557	0,00 Ω…1999 Ω	desde 0,01 Ω	desde ±(6% v.m. + 5 dígitos)
Indicaciones de la corriente de cortocircuito
método de 2p - medición con la corriente estándar	Calculado a base de los rangos de medición Z_S y tensiones nominales	0,055 A…69,0 kA	desde 0,001 A	Calculada en base a un error para el bucle de cortocircuito
método de 2p - pmedición sin disparar el RCD	Calculado a base de los rangos de medición Z_S y tensiones nominales	0,055 A…40,0 kA	desde 0,001 A	Calculada en base a un error para el bucle de cortocircuito

v.m. - valor medido

Peso y dimensiones

Parámetro	Valor
Peso neto (kg)	1.3
Peso del paquete (kg)	3.9
Ancho del paquete (cm)	32
Altura del paquete (cm)	19
Largo del paquete (cm)	50
