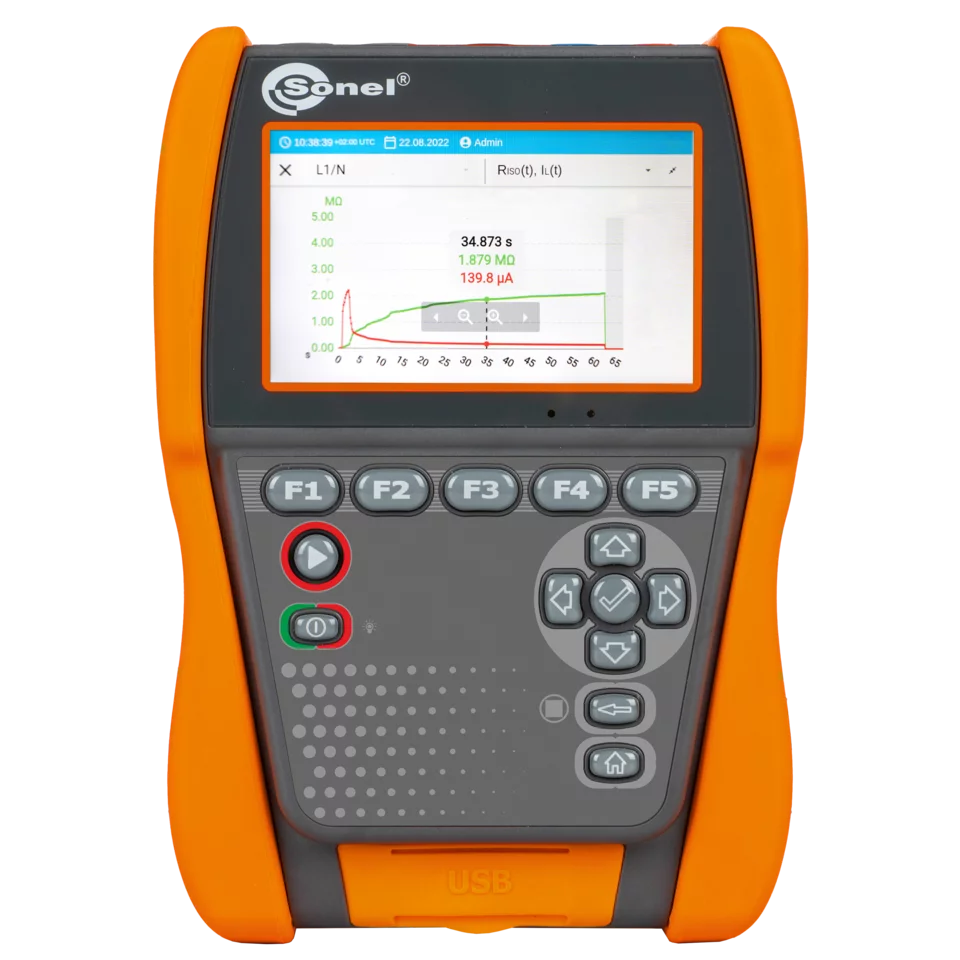

Medidor de resistencia de aislamiento MIC-2511

Medidor de resistencia de aislamiento MIC-2511-1

Medidor de resistencia de aislamiento MIC-2511-2

Medidor de resistencia de aislamiento MIC-2511-3

Medidor de resistencia de aislamiento MIC-2511-4

MIC-2511
Medidor de resistencia de aislamiento

Name: Medidor de resistencia de aislamiento
Brand: Sonel
SKU: S92-WMESMIC2511
Availability: OutOfStock

Índice de cat. WMESMIC2511

ean 5907624011342

Clase de protección IP: IP 54

Categoría de medición: CAT III 1000 V, CAT IV 600 V

Transmisión de datos: Bluetooth, USB

Pantalla: gráfico 5,6'' LCD

no disponible

Pide una oferta

CS-1

Simulador de cable

199500$

En stock

CS-5kV

Caja de calibración

553900$

En stock

Sonel Reports Plus

Software de creación de documentación

341980$

En stock

Cable 10 m negro 5 kV (conectores tipo bana...

Preguntar

Cable 10 m rojo 5 kV (conectores tipo banan...

Preguntar

Cable 10 m azul 5 kV (conectores tipo banan...

Preguntar

Cable 5 m negro 5 kV (conectores tipo banan...

50$

Disponible

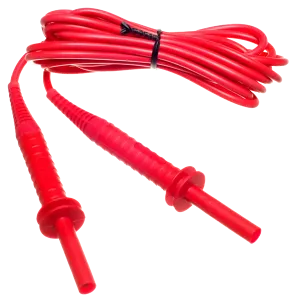

Cable 5,0 m rojo 5 kV (conectores tipo bana...

Preguntar

Cable 5 m azul 5 kV (conectores tipo banana...

Preguntar

AutoISO-2511

Adaptador para cables multiconductores

Preguntar

Mida la resistencia del aislamiento hasta 2 TΩ

El funcional medidor de resistencia de aislamiento Sonel MIC-2511 se puede usar para medir la resistencia de aislamiento usando la prueba de tensión hasta 2500 V. El medidor sorprende por sus numerosas funciones ocultas en una forma bonita y práctica. Por sus parámetros, una carcasa sólida con nivel de protección IP65, el bajo consumo de energía de las baterías y la posibilidad de recarga durante las mediciones, el medidor es una herramienta fiable que tiene numerosas aplicaciones. Es perfecto para controlar instalaciones industriales y redes de tracción, también se utiliza con éxito en la construcción de viviendas. Las ventajas de este dispositivo son especialmente apreciadas por los electricistas que trabajan en mantenimiento, pruebas de motores, cableado y alumbrado público. El medidor Sonel MIC-2511 también es útil para mediciones en la construcción y mantenimiento de instalaciones fotovoltaicas. Es una solución fiable diseñada para las necesidades de los instaladores de redes de telecomunicaciones y operadores de redes de calefacción, facilitando el control del sistema de alarma de tuberías preaisladas.

El producto está diseñado para cumplir las normas total o parcialmente:

IEC 61340-2-3 Electrostatics - Part 2-3: Methods of test for determining the resistance and resistivity of solid planar materials used to avoid electrostatic charge accumulation
IEC 61340-4-1 Electrostatics - Part 4-1: Standard test methods for specific applications - Electrical resistance of floor coverings and installed floors
IEC 61340-4-3 Electrostatics - Part 4-3: Standard test methods for specific applications - Footwear
IEC 61340-4-5 Electrostatics - Part 4-5: Standard test methods for specific applications - Methods for characterizing the electrostatic protection of footwear and flooring in combination with a person
IEC 61340-4-6 Electrostatics - Part 4-6: Standard test methods for specific applications - Wrist straps
IEC 61340-4-7 Electrostatics - Part 4-7: Standard test methods for specific applications - Ionization
IEC 61340-4-9 Electrostatics - Part 4-9: Standard test methods for specific applications - Garments
IEC 61340-5-1 Electrostatics - Part 5-1: Protection of electronic devices from electrostatic phenomena - General requirements
IEC TR 61340-5-2 Electrostatics - Part 5-2: Protection of electronic devices from electrostatic phenomena - User guide
IEC 61340-5-3 Electrostatics - Part 5-3: Protection of electronic devices from electrostatic phenomena - Properties and requirements classification for packaging intended for electrostatic discharge sensitive devices
IEC 62631-3-1 Dielectric and resistive properties of solid insulating materials - Part 3-1: Determination of resistive properties (DC methods) - Volume resistance and volume resistivity - General method
HD 60364-6 Low-voltage electrical installations - Part 6: Verification
IEC 1081 Pneumatic instruments driven by associated process gas - Safe installation and operating procedures - Guidelines

Sonel MeasureEffect™

El medidor forma parte de la plataforma Sonel MeasureEffect™. Es un sistema integral que permite realizar mediciones, almacenar y administrar datos, y también proporciona un control multinivel sobre los instrumentos.

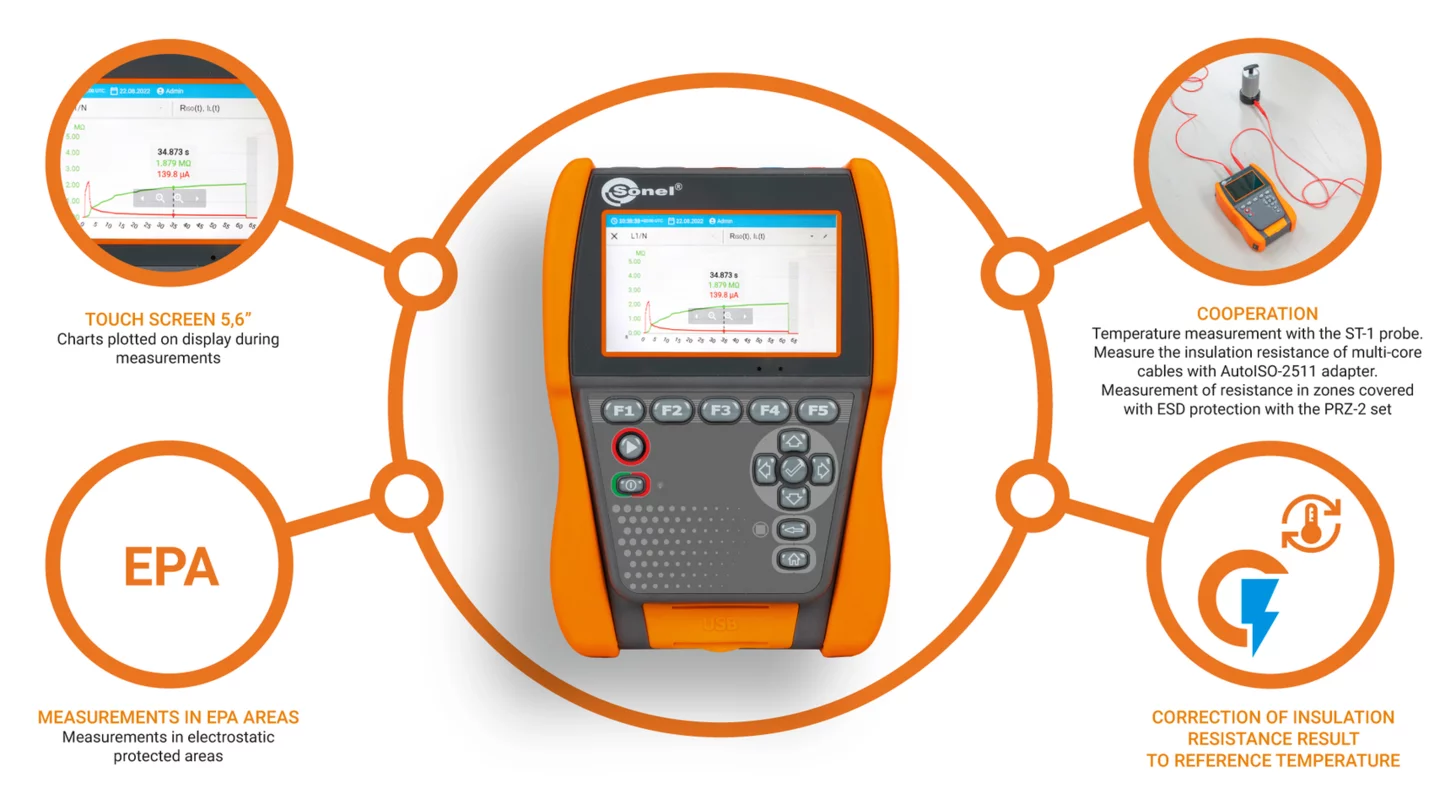

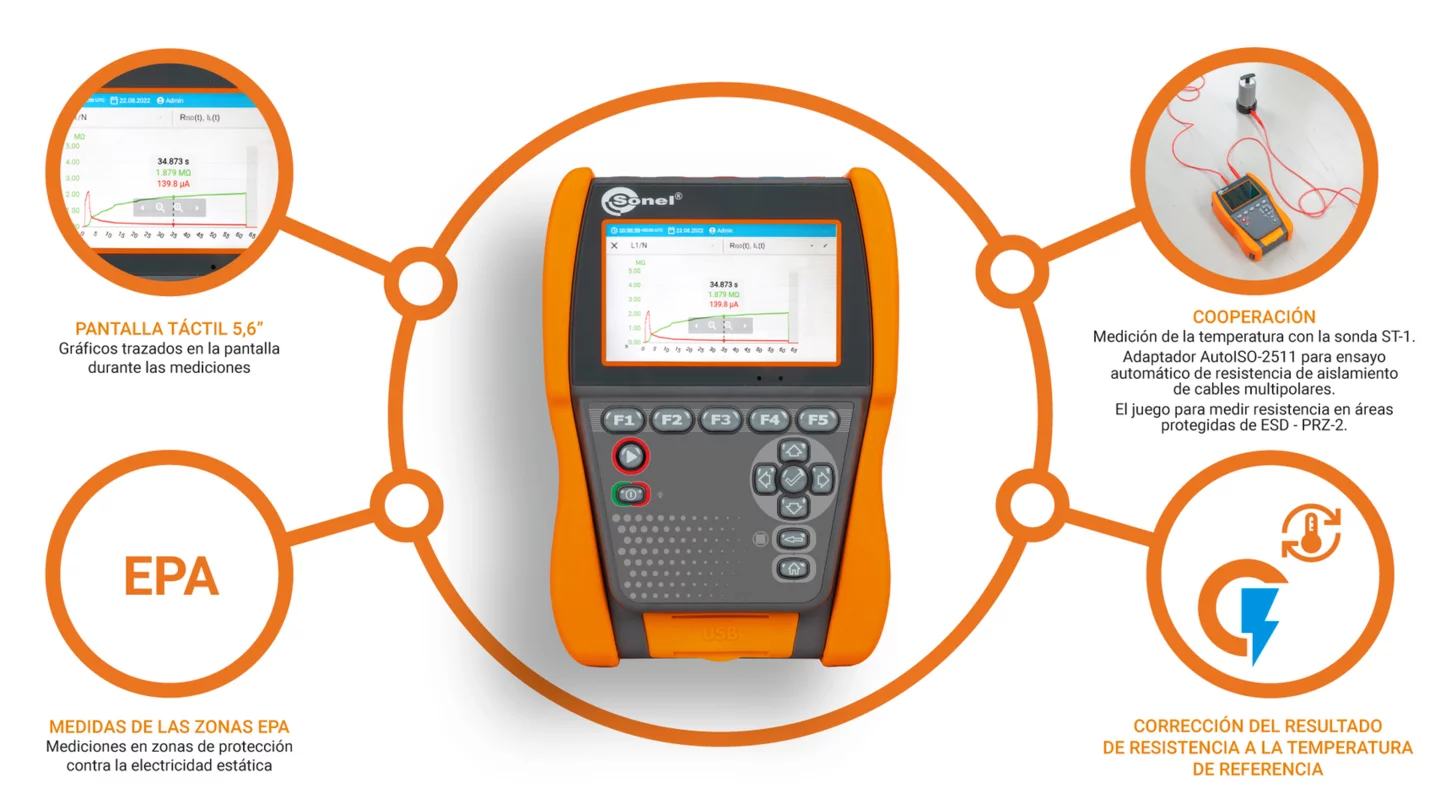

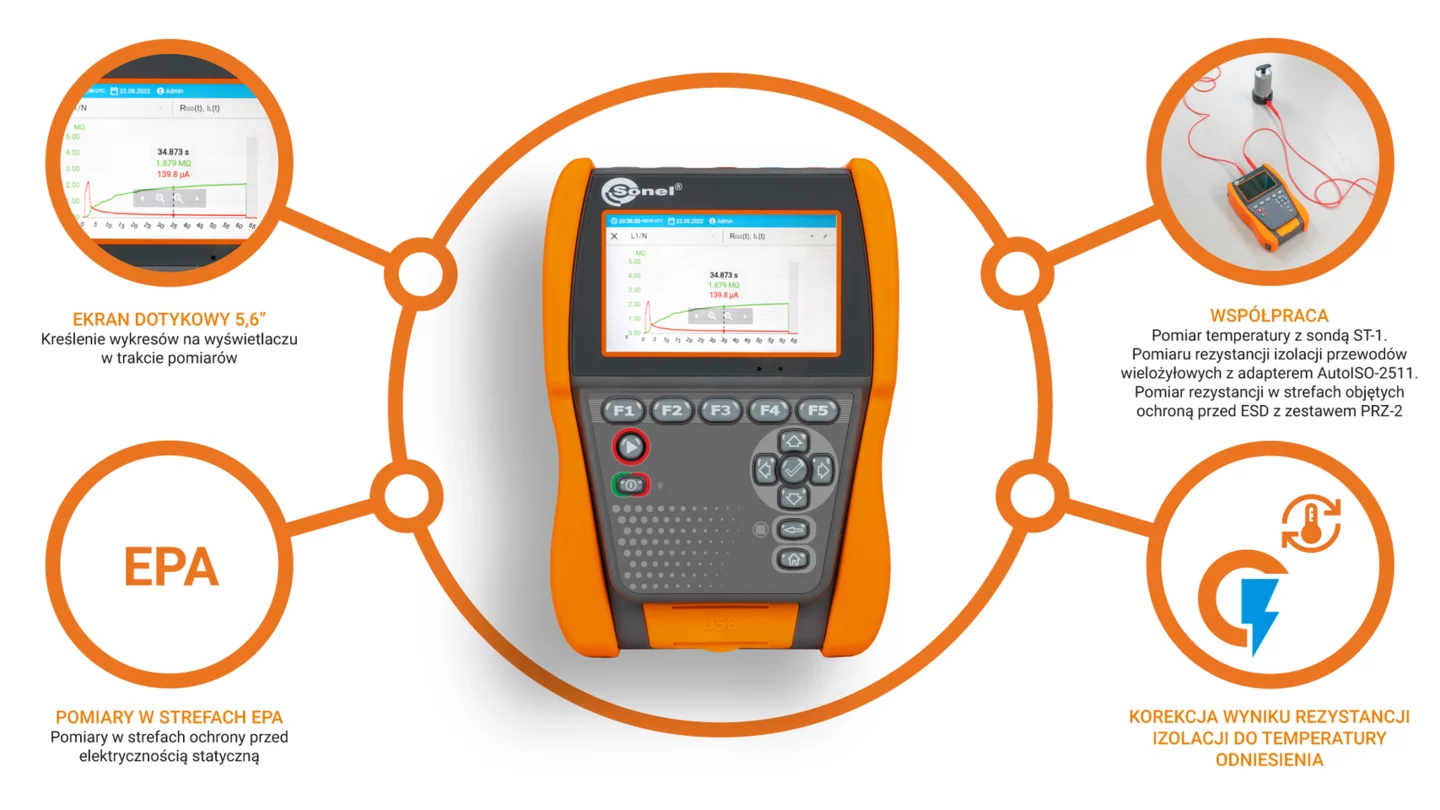

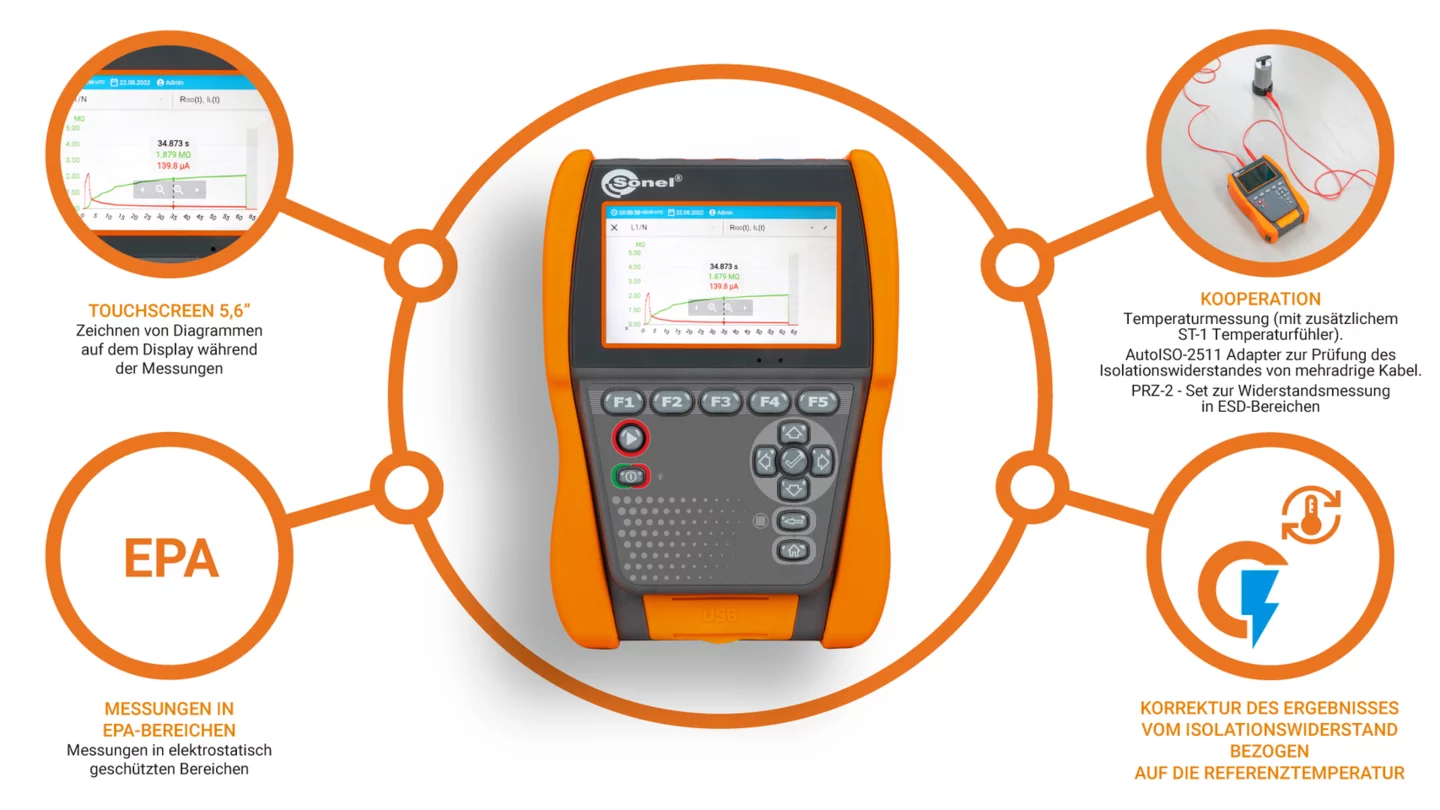

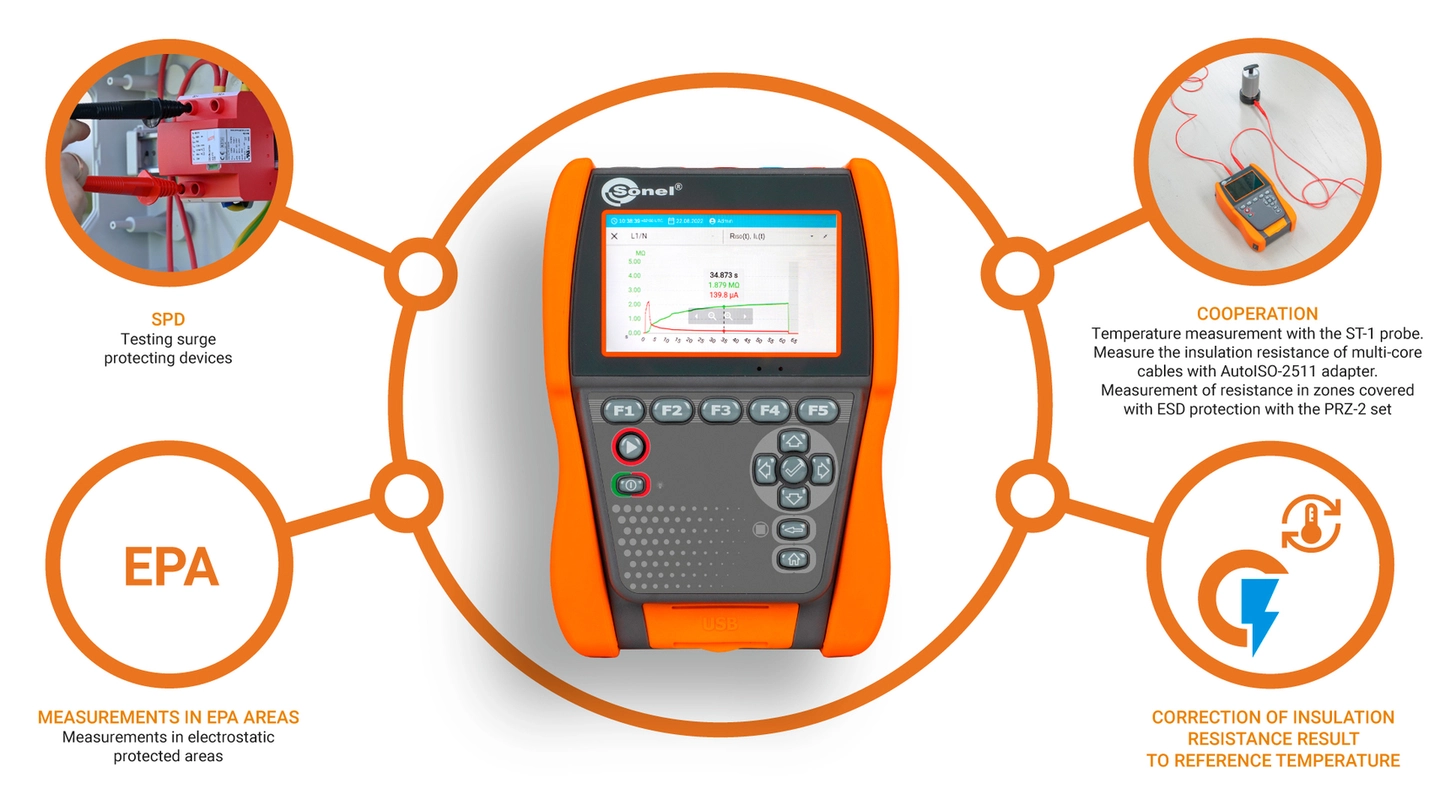

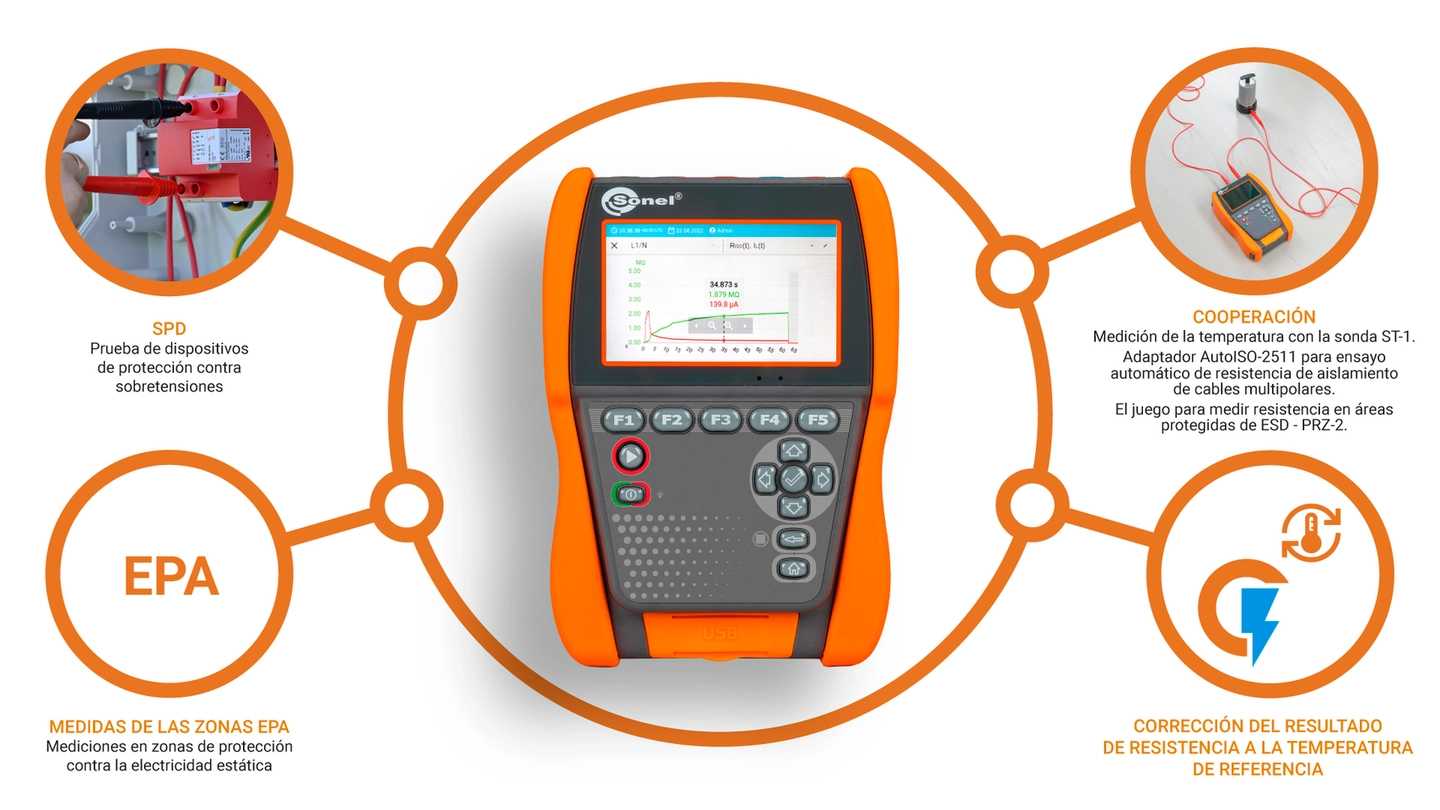

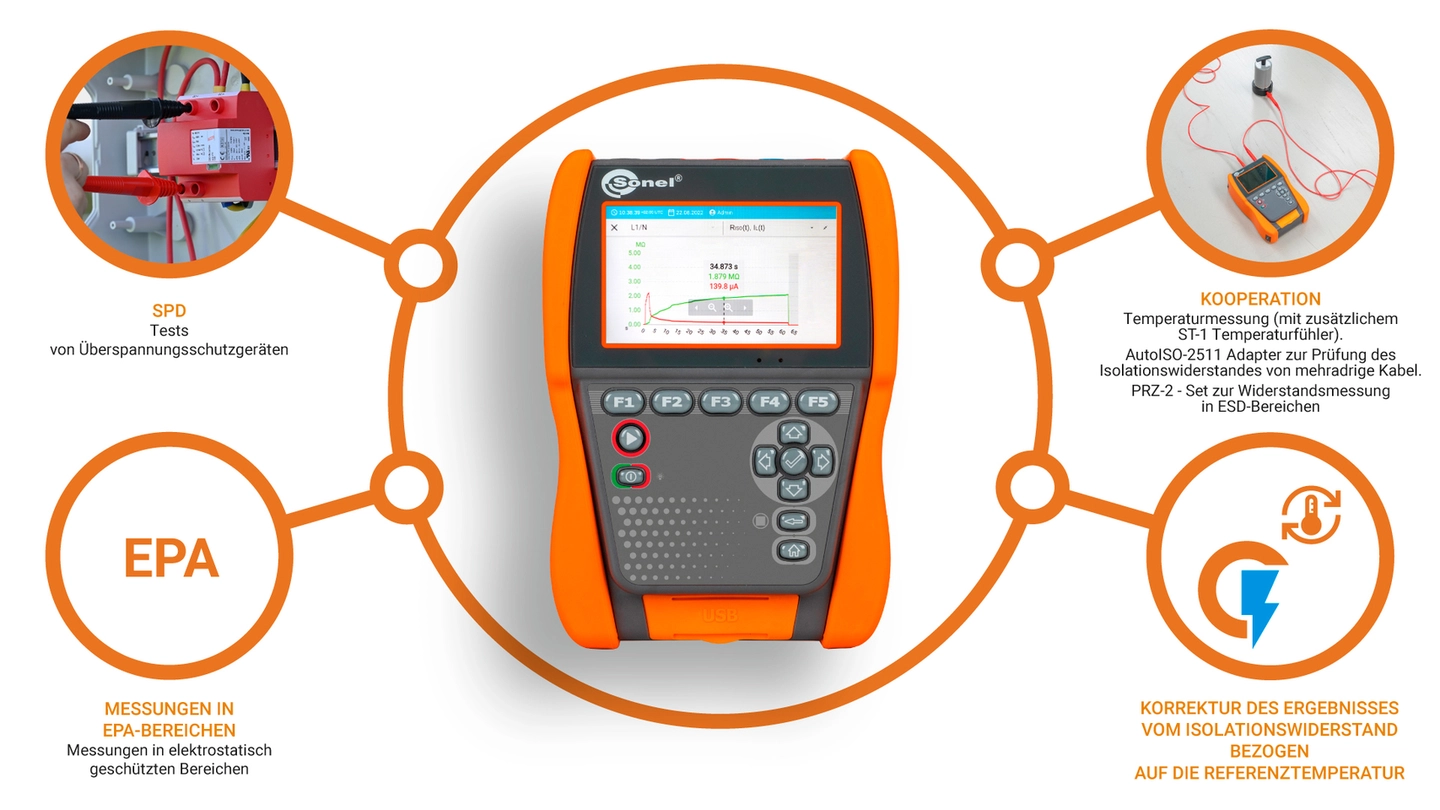

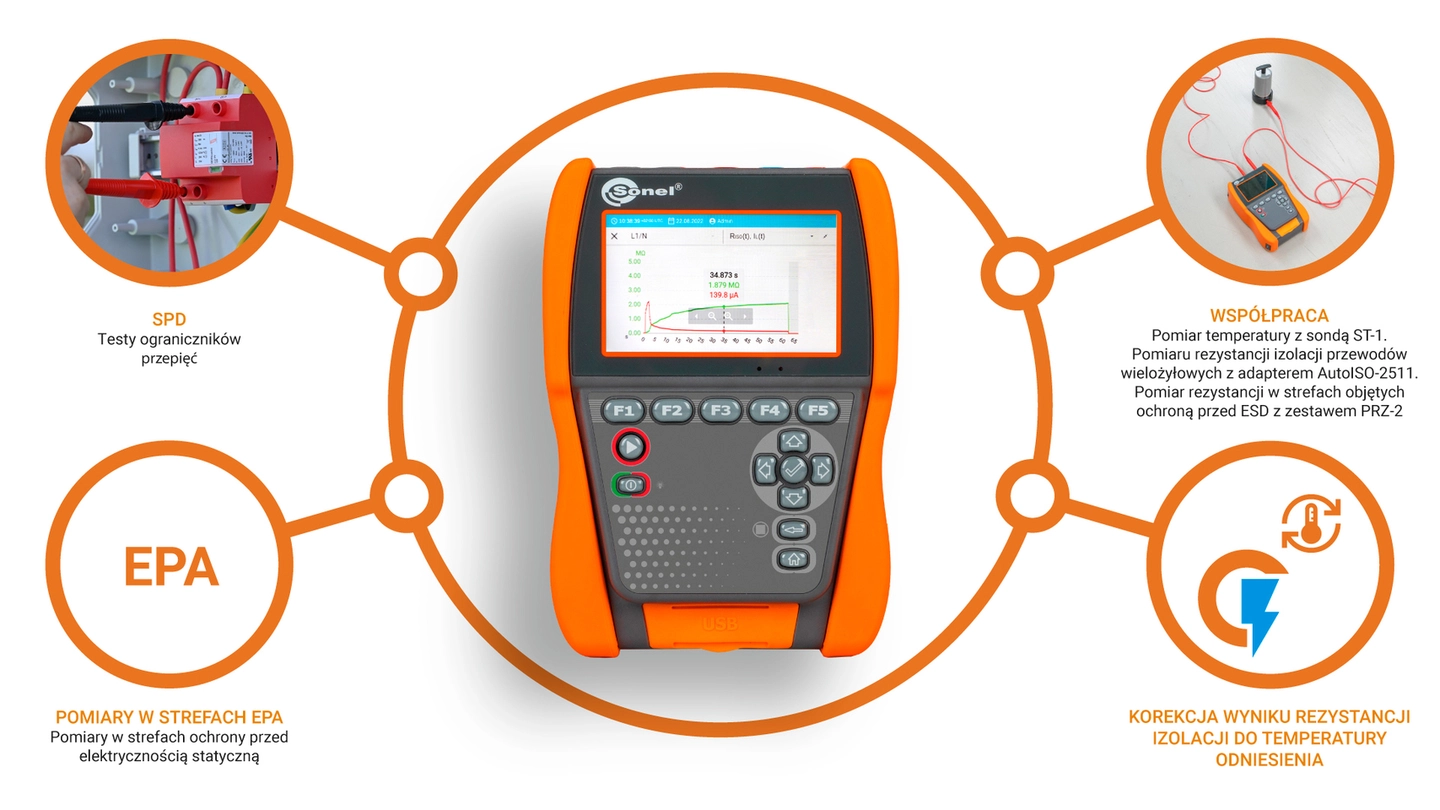

Características

Tensión de prueba cualquiera en el rango desde 10...2500 V: 10 V, 25 V, 100 V, 250 V, 500 V, 1000 V, 2500 V o 10...2500 V con pasos de 10 V
Mediciones de resistencia de aislamiento con la tensión de 10 V del bucle de detección de sistemas de alarma contra incendios
Prueba de dispositivos de protección contra sobretensiones (SPD)

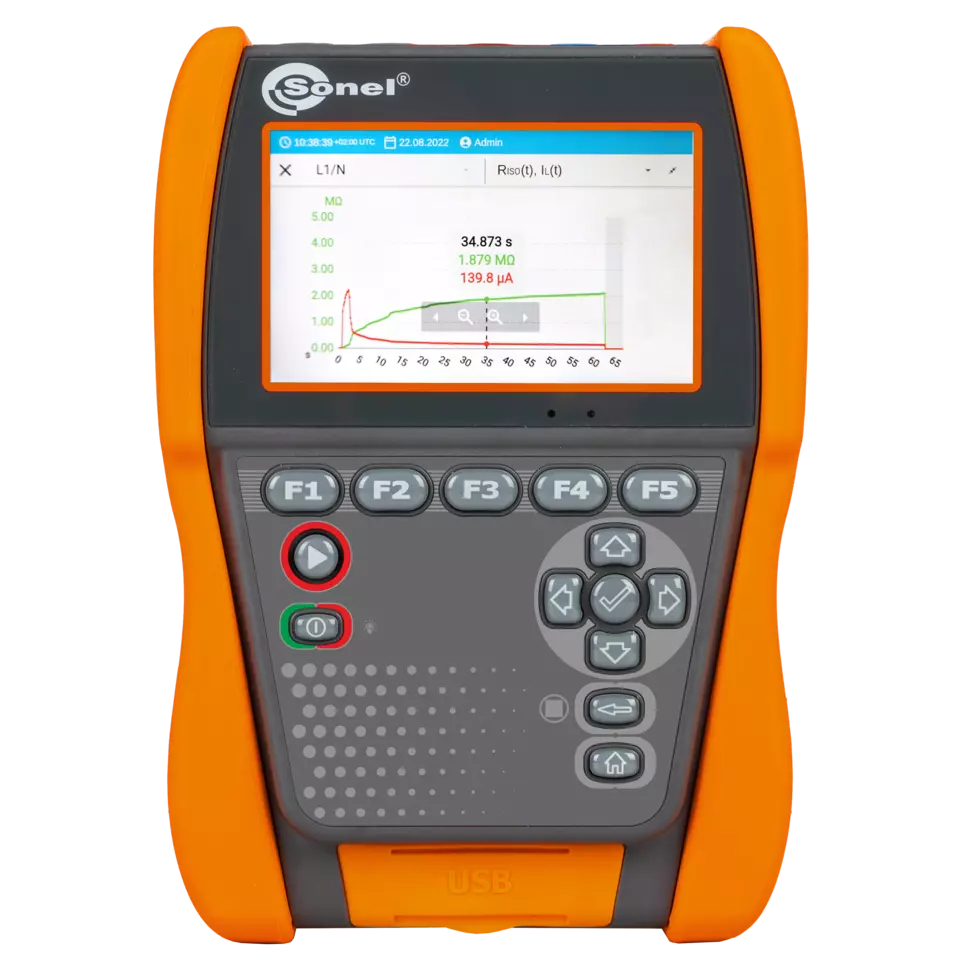

Gráficos trazados en la pantalla durante las mediciones

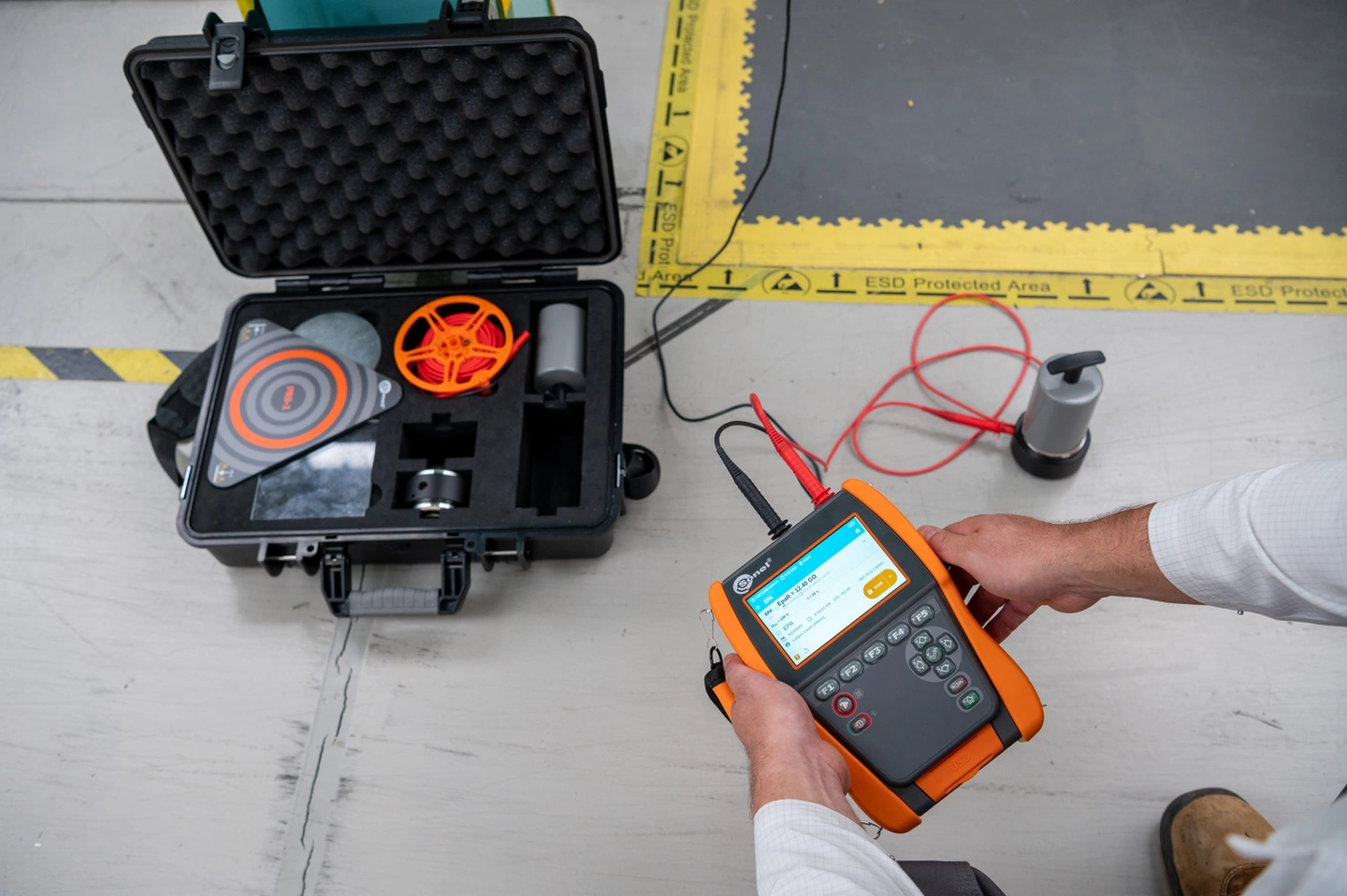

Mediciones en zonas de protección contra la electricidad estática (EPA)
Corrección del resultado de resistencia a la temperatura de referencia
Indicación continua de resistencia de aislamiento o medición de corriente de fuga,
Descarga automática de capacitancia de los objetos probados después de la medición de resistencia de aislamiento
Determinación acústica de los intervalos de tiempo de cinco segundos para facilitar la captación de las características del tiempo
Tiempos de medición medidos T₁, T₂ y T₃ para la medición de uno o dos factores de absorción (Ab1, Ab2 o DAR, PI) de rango de 1...600 s
Medición automática de todas las combinaciones de resistencia de los conductores de 3, 4 y 5 hilos energéticos con el uso del adaptador adicional AutoISO-2511
Lectura de la medición actual de tensión durante la medición
Corriente de prueba: <2 mA
Protección contra la medición de objetos vivos
Medición de resistencia de aislamiento con el método de dos o tres conductores

Características adicionales

Medición de la corriente de fuga durante la medición R_ISO
Medición de la capacidad durante la medición R_ISO
Medición de la continuidad de circuito y resistencia con baja tensión

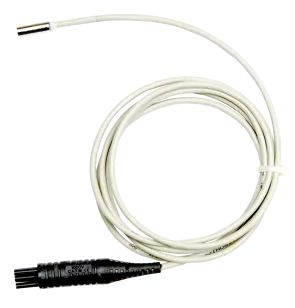

Medición de la temperatura (con sonda opcional ST-1)
Medición al inicio de tensión DC y AC en el rango de 0...1500 V
Memoria interna con 9999 registros, transmisión de datos a una PC a través de cable USB
Alimentación de baterías
Teclado iluminado
El instrumento cumple según requerimientos del estándar EN IEC 61557

Aplicación

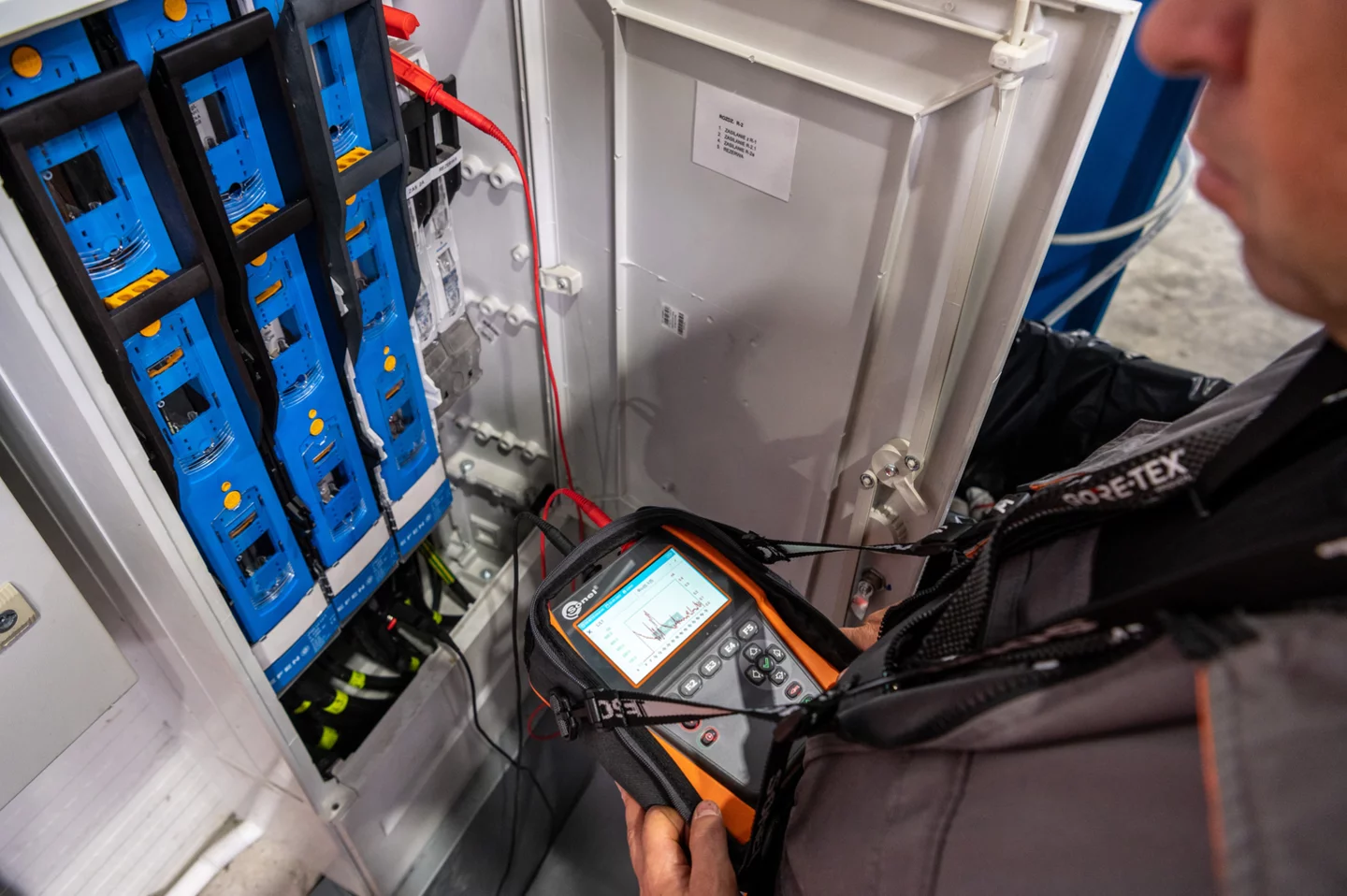

Este medidor de resistencia de aislamiento es un equipo con una amplia gama de aplicaciones. Puede ser usado exitosamente tanto en la industria de la construcción residencial como para inspección de sistemas industriales o redes de tracción. Por sus características de excelente rendimiento, bajo consumo de energía de las baterías, la posibilidad de cargarlo durante las mediciones, alto nivel de protección, ya que frecuentemente es usado por electricistas que trabajan en mantenimiento, probando motores, cables, alumbrado público o en la construcción y mantenimiento de sistema fotovoltaicos. El dispositivo se adapta perfectamente a las necesidades de los instaladores de redes de comunicaciones y operadores de redes de calefacción donde es necesaria la inspección del sistema de alarma en tuberías aisladas.

Características

El equipo se puede usar para medir la resistencia de aislamiento usando la prueba de tensión hasta 2500 V. Al probar los cables, des descargan automáticamente al momento de completar la medición. Junto con PRZ-2 (el juego para medir resistencia en áreas protegidas de ESD) es una herramienta integral para los coordinadores que se ocupan de la protección de las plantas contra la electricidad estática.

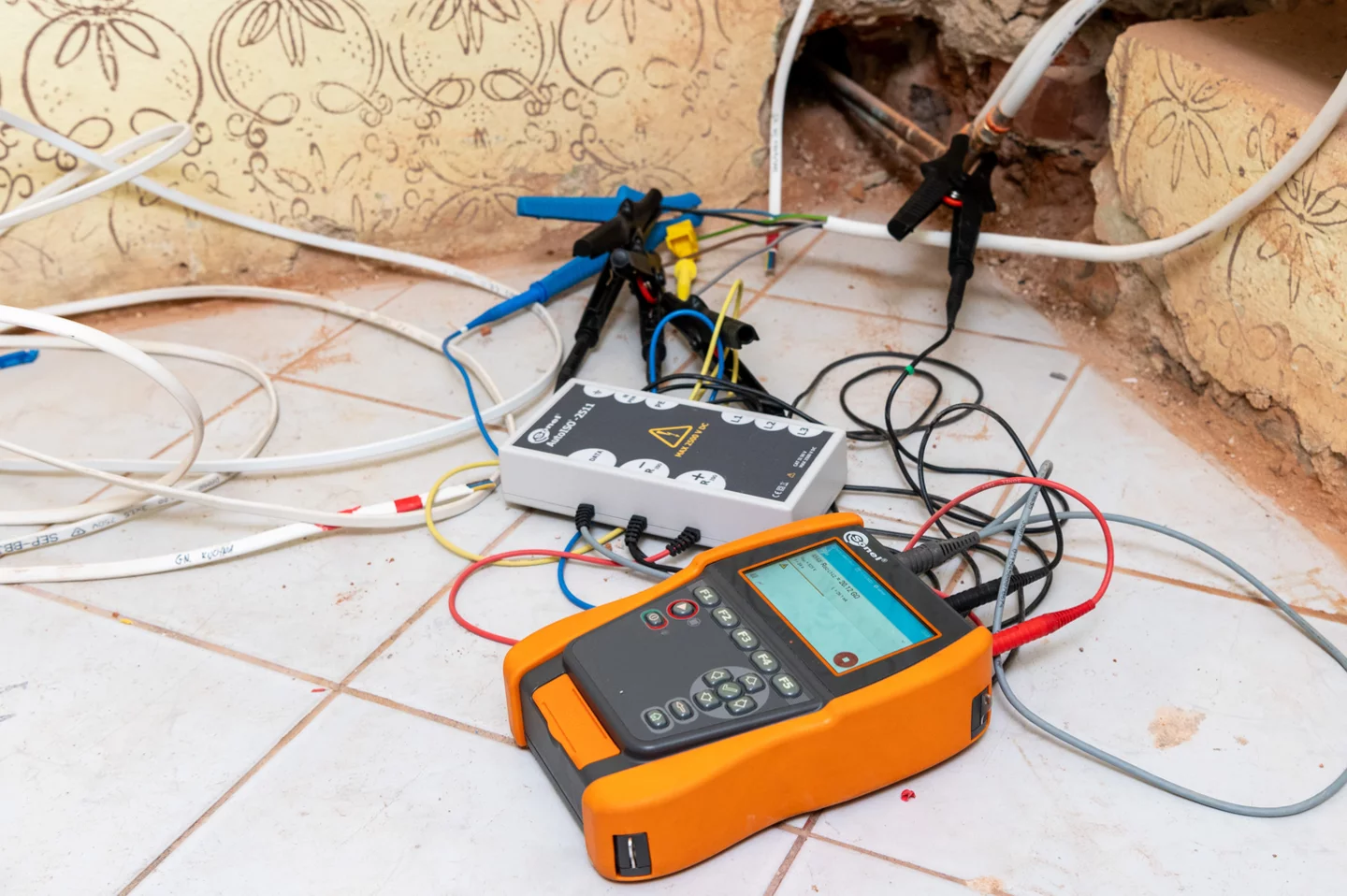

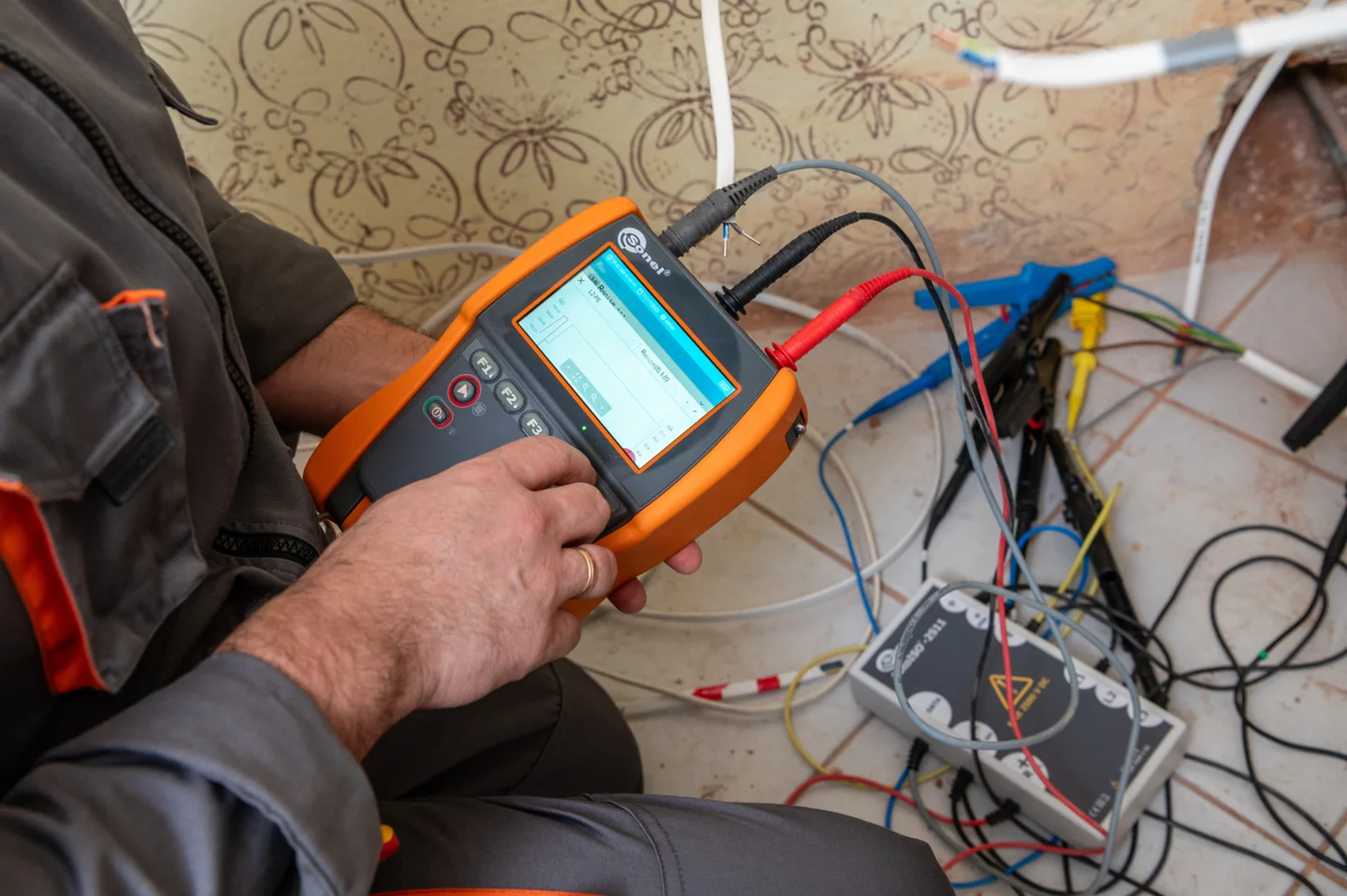

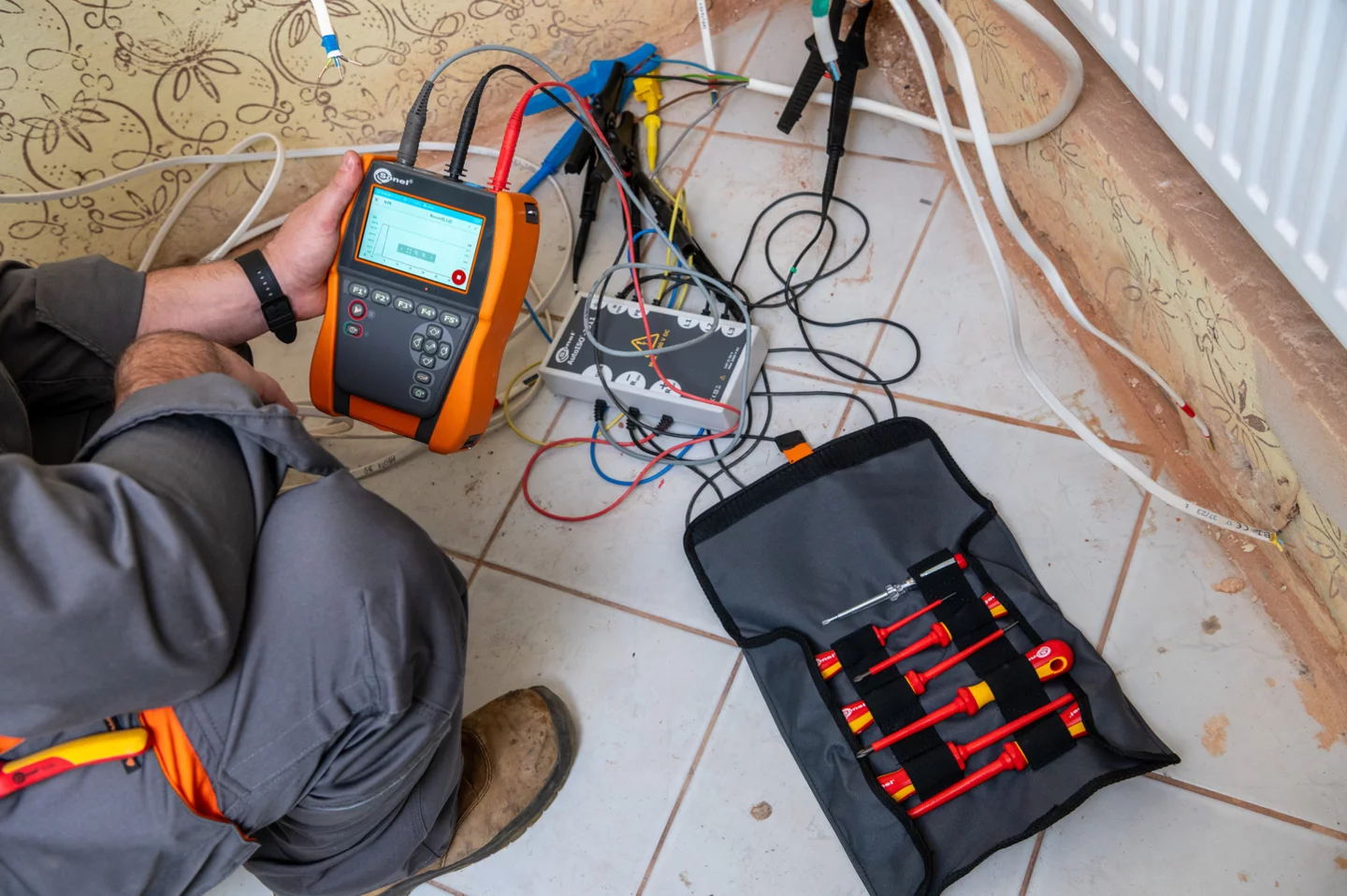

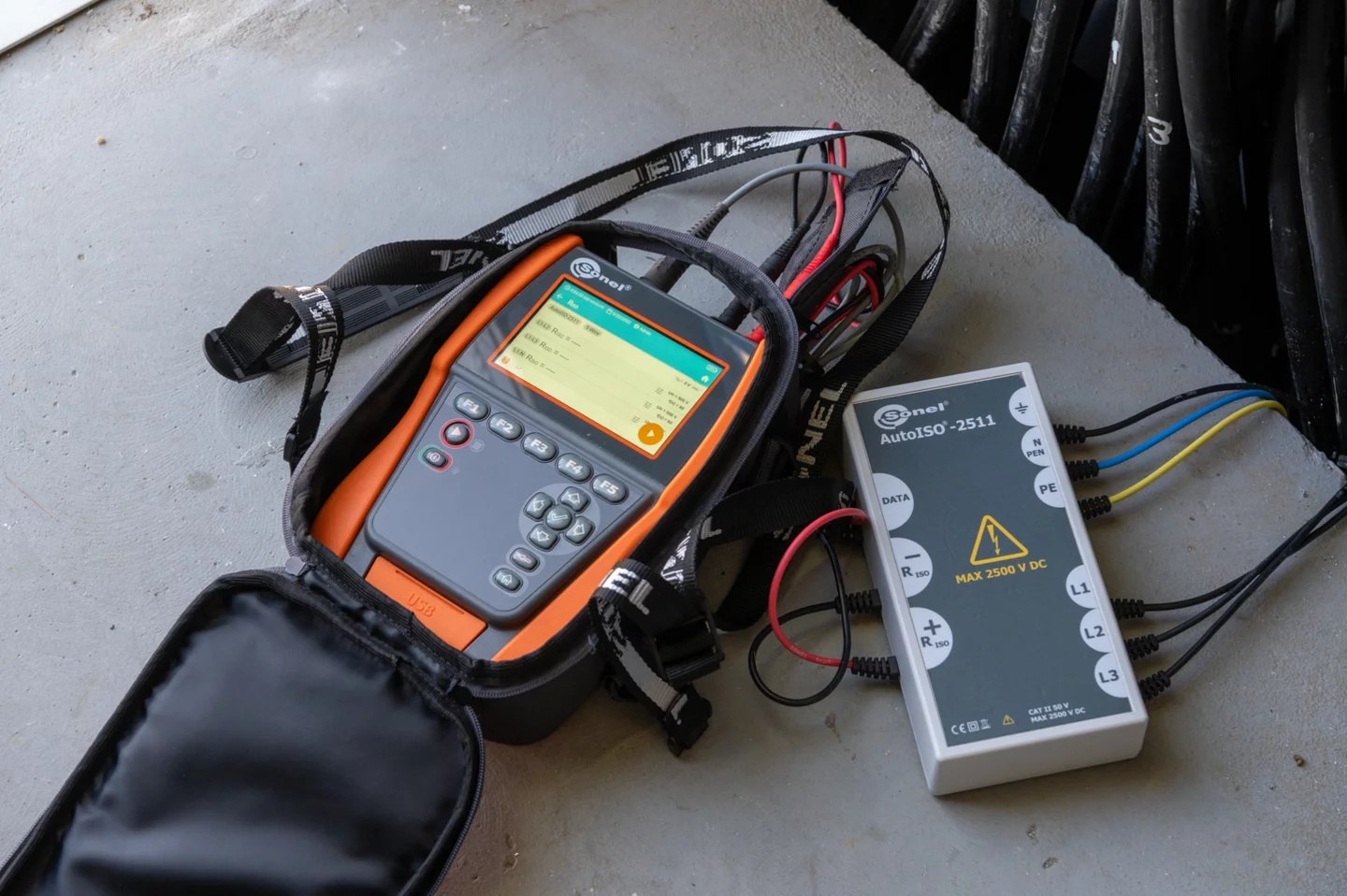

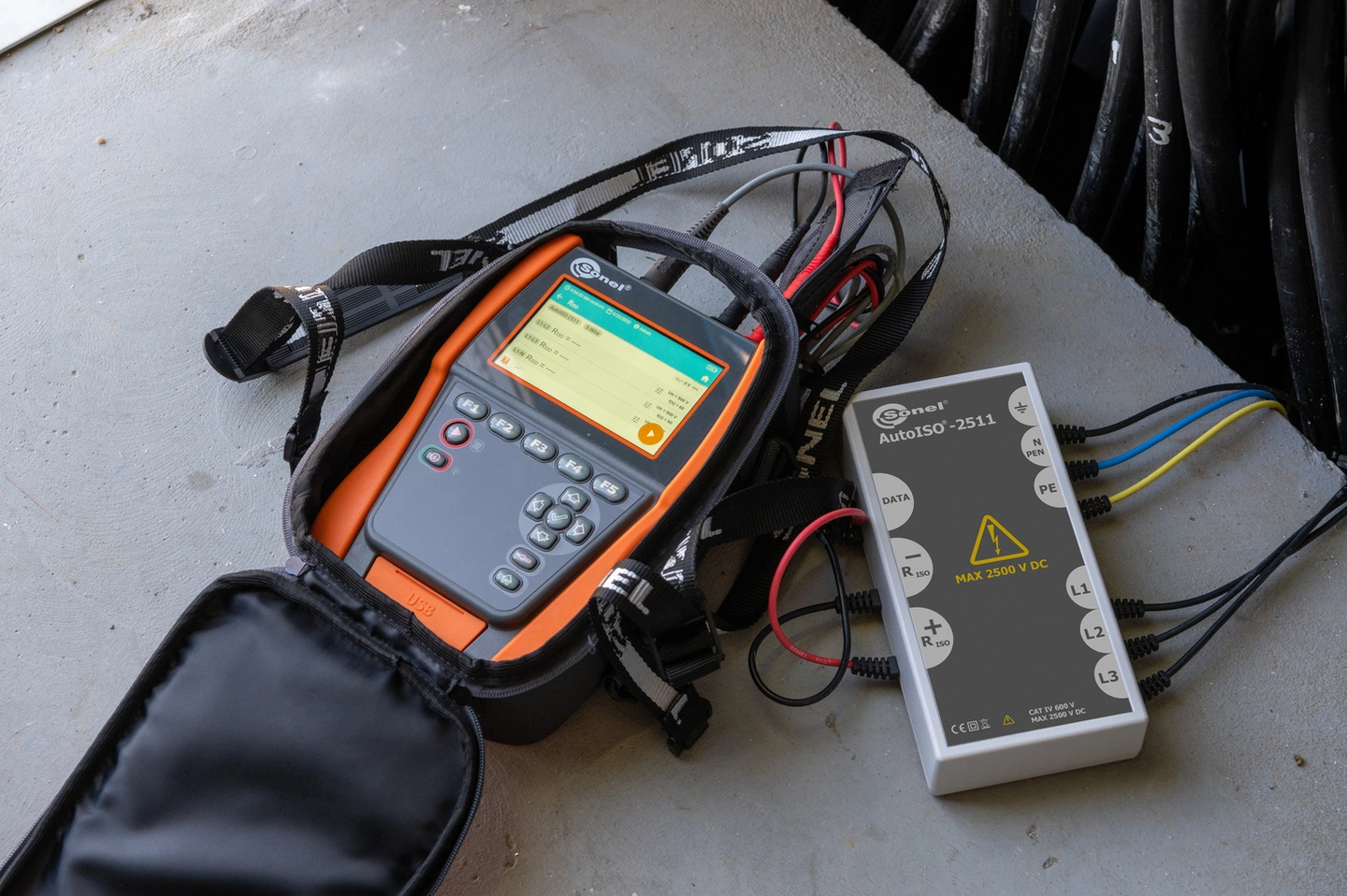

El medidor permiten el control de seguridad de instalaciones eléctricas residenciales e industriales. Las mediciones se pueden automatizar fácilmente con adaptador AutoISO-2511 para ensayo automático de resistencia de aislamiento de cables de 3, 4 y 5 conductores, sin conmutación.

El MIC-2511 le permite al usuario medir la continuidad de conductores protectores y conexiones equipotenciales con corrientes superiores a 200 mA en ambas direcciones. El equipo tiene un voltímetro incorporado para medir tensiones hasta 1500 V tanto en DC como en AC.
Su amplia memoria le permite al equipo grabar y enviar a una computadora casi 10 000 resultados de mediciones.

Sistema de ayuda integrado

En el dispositivo hay pantallas de ayuda integradas con esquemas de medición. Gracias a esto se puede comprobar de forma sencilla y rápida de qué manera conectar un determinado circuito en función del tipo de medición realizada.

Comunicación y software

A través del puerto USB se pueden enviar los datos de medición a un ordenador. Para generar un informe de las mediciones en el ámbito de la protección contra descargas eléctricas es necesario utilizar el programa Sonel Reports PLUS. El registro de los datos descargados en los formatos más sencillos y la impresión nos lo permite Sonel Reader.

Medición de resistencia de aislamiento

Rango de medición de acuerdo con EN IEC 61557-2 para R_ISOmin=U_ISOnom/I_ISOnom…≤ 2 TΩ (I_ISO=1,6 mA)

Rango	Resolución	Precisión
0,0...999,9 kΩ	0,1 kΩ	±(3% v.m. + 20 dígitos)
1,000...9,999 MΩ	0,001 MΩ	±(3% v.m. + 20 dígitos)
10,00...99,99 MΩ	0,01 MΩ	±(3% v.m. + 20 dígitos)
100,0...999,9 MΩ	0,1 MΩ	±(3% v.m. + 20 dígitos)
1,000...9,999 GΩ	0,001 GΩ	±(3% v.m. + 20 dígitos)
10,00...99,99 GΩ	0,01 GΩ	±(3% v.m. + 20 dígitos)
100,0...999,9 GΩ	0,1 GΩ	±(3% v.m. + 20 dígitos)
1,000...2,000 TΩ	0,001 TΩ	±(3% v.m. + 20 dígitos)

Valores de la resistencia medida dependen de la tensión de medición

Tensión U_n	Rango de medición
10 V	10 GΩ
25 V	20 GΩ
50 V	50 GΩ
100 V	100 GΩ
250 V	250 GΩ
500 V	500 GΩ
1000 V	1,00 TΩ
2500 V	2,00 TΩ

Medición de tensión en Alterna y Continua

Rango	Resolución	Precisión
0…1500 V	1 V	±(3% v.m. + 2 dígitos)

rango de frecuencia: 45…65 Hz

Medición de capacidad

Rango	Resolución	Precisión
0...999 nF	1 nF	±(5% v.m. + 5 dígitos)
1,00...9,99 μF	0,01 μF	±(5% v.m. + 5 dígitos)

Medición de continuidad con corriente de 200 mA

Rango de medición de acuerdo con EN IEC 61557-2: 0,10...999 Ω

Rango	Resolución	Precisión
0,00…19,99 Ω	0,01 Ω	±(2% v.m. + 3 dígitos)
20,0…199,9 Ω	0,1 Ω	±(2% v.m. + 3 dígitos)
200…999 Ω	1 Ω	±(4% v.m. + 3 dígitos)

Medición de la temperatura

Rango	Resolución	Precisión
-40,0…99,9°C	0,1°C	±(3% v.m. + 8 dígitos)
-40,0…211,8°F	0,1°F	±(3% v.m. + 16 dígitos)

Medición de resistencia en zonas EPA

Rango	Resolución	Precisión
para U_n = 10 V
0,0…999,9 kΩ	0,1 kΩ	±(8% v.m. + 20 dígitos)
1,0…9,999 MΩ	0,001 MΩ	±(8% v.m. + 20 dígitos)
10,00…99,99 MΩ	0,01 MΩ	±(8% v.m. + 20 dígitos)
100,0…999,9 MΩ	0,1 MΩ	±(8% v.m. + 20 dígitos)
1,0…10,0 GΩ	0,1 GΩ	±(8% v.m. + 20 dígitos)
para U_n = 100 V
0,0…999,9 kΩ	0,1 kΩ	±(3% v.m. + 20 dígitos)
1,000…9,999 MΩ	0,001 MΩ	±(3% v.m. + 20 dígitos)
10,00…99,99 MΩ	0,01 MΩ	±(3% v.m. + 20 dígitos)
100,0…999,9 MΩ	0,1 MΩ	±(3% v.m. + 20 dígitos)
1,000…9,999 GΩ	0,001 GΩ	±(3% v.m. + 20 dígitos)
10,00…99,99 GΩ	0,01 GΩ	±(3% v.m. + 20 dígitos)
100,0…200,0 GΩ	0,1 GΩ	±(8% v.m. + 20 dígitos)
para U_n = 500 V
0,0…999,9 kΩ	0,1 kΩ	±(3% v.m. + 20 dígitos)
1,000…9,999 MΩ	0,001 MΩ	±(3% v.m. + 20 dígitos)
10,00…99,99 MΩ	0,01 MΩ	±(3% v.m. + 20 dígitos)
100,0…999,9 MΩ	0,1 MΩ	±(3% v.m. + 20 dígitos)
1,000…9,999 GΩ	0,001 GΩ	±(3% v.m. + 20 dígitos)
10,00…99,99 GΩ	0,01 GΩ	±(3% v.m. + 20 dígitos)
100,0…999,9 GΩ	0,1 GΩ	±(8% v.m. + 20 dígitos)
1000 GΩ	1 GΩ	±(8% v.m. + 20 dígitos)
