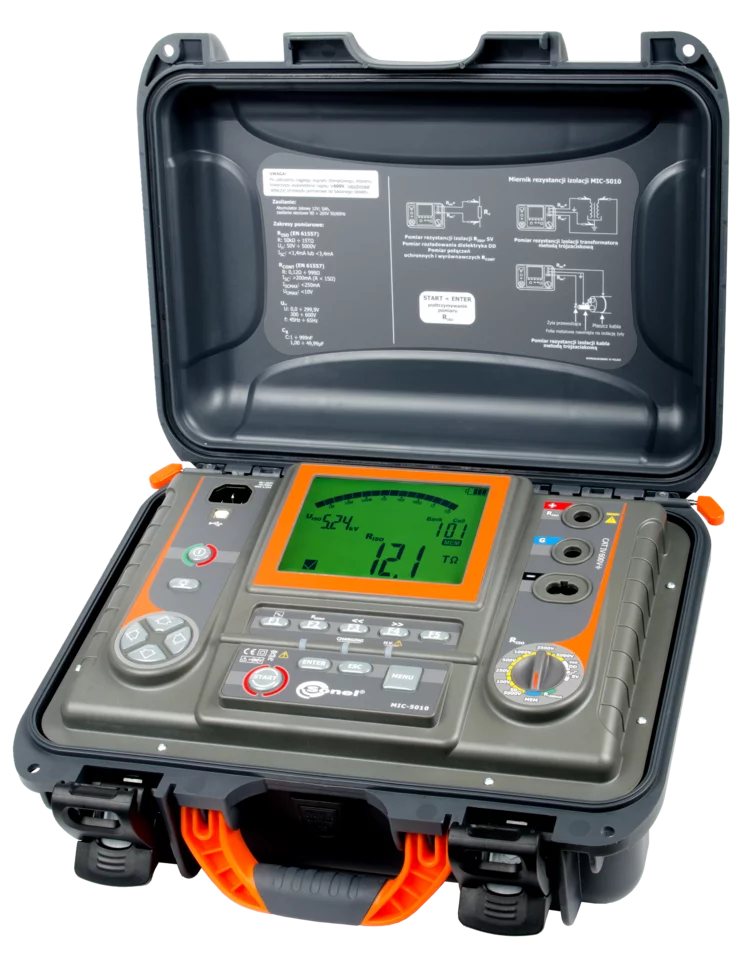

Medidor de resistencia de aislamiento MIC-5010

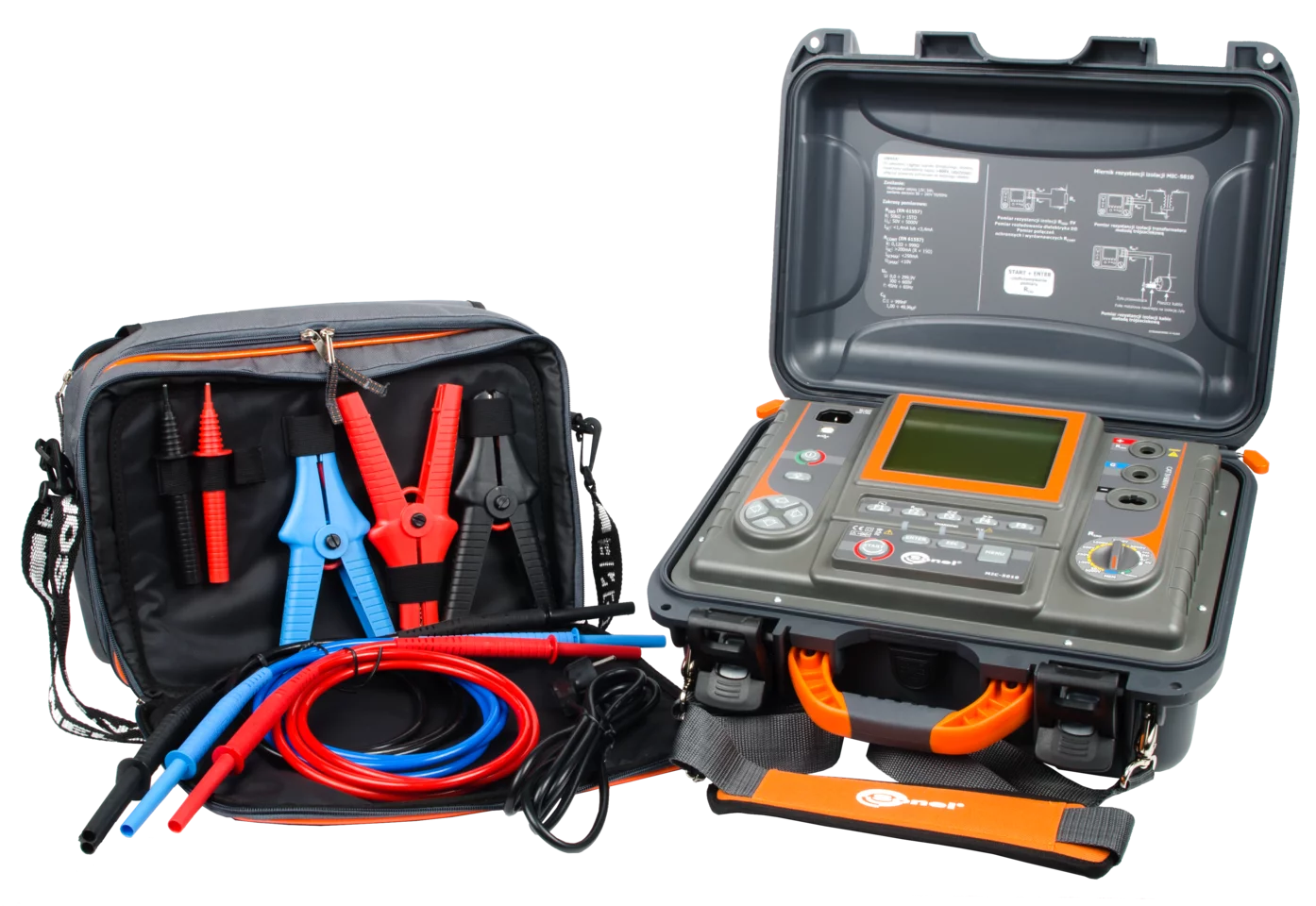

Medidor de resistencia de aislamiento MIC-5010-1

MIC-5010
Medidor de resistencia de aislamiento

Name: Medidor de resistencia de aislamiento
Brand: Sonel
SKU: S92-WMESMIC5010
Price: 3205650 CLP
Availability: InStock

Índice de cat. WMESMIC5010

ean 5907624004160

Clase de protección IP: IP 67

Categoría de medición: CAT III 1000 V, CAT IV 600 V

Transmisión de datos: Bluetooth, USB

Pantalla: monocromática, retroiluminada, segmentado

3205650$

Disponible

Realización: a 5 días

Pide una oferta

CS-1

Simulador de cable

199500$

En stock

CS-5kV

Caja de calibración

553900$

En stock

SRP-10G0-10T0

Calibrador de resistencia

Preguntar

Sonel Reports Plus

Software de creación de documentación

341980$

En stock

Cable 1,8m negro 11 kV (conectores tipo ban...

Preguntar

Cable 1,8 m rojo 11 kV (conectores tipo ban...

Preguntar

Cable 1,8 m azul 11 kV (conectores tipo ban...

Preguntar

Apantallado cable de medición 1,8 m negro 1...

Preguntar

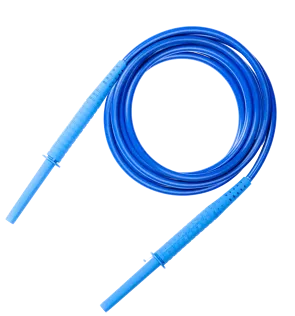

Cable de medición 10 m azul 15 kV (Terminó ...

Preguntar

Cable 10 m negro 11 kV (conectores tipo ban...

Preguntar

Mediciones de resistencia de aislamiento: ir por lo mejor

El medidor de resistencia de aislamiento Sonel MIC-5010 es una herramienta fiable para medir la resistencia de aislamiento de hasta 15 TΩ. La corriente de medición máxima es de 1,2 mA o 3 mA, lo que garantiza la carga de un objeto de alta capacidad en poco tiempo. Cada medición, tanto en el caso de expiración del tiempo programado como de interrupción manual, finaliza con la descarga del objeto por el medidor. Este dispositivo tiene algoritmos únicos que permiten reconocer el tipo de la tensión presente en el objeto, por lo que el dispositivo puede determinar si la tensión es de la red y entonces no se realizará la medición o también es la tensión generada por el campo electromagnético y entonces se realizará la medición. Esto permite realizar mediciones en presencia de campos electromagnéticos muy fuertes donde antes esto era imposible.

El dispositivo está equipado con accesorios que garantizan la seguridad durante las mediciones con todas las tensiones disponibles: los cables de medición, las sondas y los cocodrilos cumplen con estándares extremadamente estrictos (resistencia de voltaje garantizada de 11 kV para cables de medición y 5,5 kV para cocodrilos y sondas de medición). Los accesorios se entregan de serie con un práctico estuche. Debido a la alta resistencia del dispositivo a las interferencias, se pueden utilizar cables con una longitud de hasta 20 m para las mediciones.

Características

Voltaje de prueba cualquiera en el rango desde 50…5000 V, 50…1000 V a pasos de 10 V, 1…5 kV a pasos de 25 V
Indicación continua de la resistencia de aislamiento o de la corriente de fuga medidas
Descarga automática del voltaje capacitivo del objecto de medición al final de medición de resistencia de aislamiento
Avisos acústicos con intervalos de 5 segundos para facilitar el uso del temporizador
Temporizador con tiempo de medición ajustable - max. 99'59'’
Medición de T₁, T₂ y T₃ para tiempos de prueba para uno o dos coeficientes de absorción con un rango de 1…600 s
Medición de coeficientes: polarización (PI), absorción Ab1, Ab2, relación de absorción dieléctrica (DAR)
Indicación de la tensión de prueba real durante la medición
Corriente de prueba: 1,2 mA o 3 mA
Método de medición de resistencia de aislamiento de dos y tres cables
Mediciones con cables de prueba hasta 20 m
Protección contra medición de objetos con voltaje viva
Medición de capacitancia durante la medición de R_ISO
Mediciones con la tensión creciente (SV)
Calculo de la Descarga Dielectrica (DD)
Función con filtro digital para mediciones en ambientes de alta contaminación con ruido

Características adicionales

Medición de Continuidad de conexiones de protección y uniones equipotenciales según EN 61557-4 con corriente >200 mA
Limites de alarma ajustables para mediciones de resistencia R_ISO
Limites de alarma ajustables para mediciones de resistencia R_CONT
Alta resistencia a interferencias - filtros digitales (10 s, 30 s, 60 s)
Medición de Capacitancia durante la medición de R_ISO
Medición de Corriente de fuga durante la prueba de R_ISO
Medición al inicio del voltaje DC y AC en el rango de 0…600 V
Memoria interna con 990 bancos (para 11880 registros) con capacidad de transmisión de datos inalámbrica a PC (Bluetooth) o a través del cable USB
Alimentación auxiliar de la red o paquete acumuladores
Retroiluminación de pantalla
Retroiluminación de teclas
El instrumento cumple según requerimientos del estándar EN 61557

Medición de resistencia de aislamiento

Rango de medida según IEC 61557-2

$R_{ISOmin} =\frac{U_{ISOnom} }{I_{ISOmax}}$=50 kΩ…15,0 TΩ (I_ISOmax =1,2 mA o 3 mA)

Rango	Resolución	Precisión
0…999 kΩ	1 kΩ	±(3% v.m. + 10 dígitos)
1,00…9,99 MΩ	0,01 MΩ	±(3% v.m. + 10 dígitos)
10,0…99,9 MΩ	0,1 MΩ	±(3% v.m. + 10 dígitos)
100…999 MΩ	1 MΩ	±(3% v.m. + 10 dígitos)
1,00…9,99 GΩ	0,01 GΩ	±(3% v.m. + 10 dígitos)
10,0…99,9 GΩ	0,1 GΩ	±(3% v.m. + 10 dígitos)
100…999 GΩ	1 GΩ	±(3,5% v.m. + 10 dígitos)
1,00…9,99 TΩ	0,01 TΩ	±(7,5% v.m. + 10 dígitos)
10,0…15,0 TΩ	0,1 TΩ	±(10% v.m. + 10 dígitos)

“v.m.” - valor medido

Valores de la resistencia medida dependen de la tensión de medición

Tensión U_ISO	Rango de medición
250 V	500 GΩ
500 V	1 TΩ
1000 V	2,00 TΩ
2500 V	5,00 TΩ
5000 V	15,0 TΩ

Medición de capacidad

Rango	Resolución	Precisión
0…999 nF	1 nF	±(5% v.m. + 5 dígitos)
1,00…49,99 μF	0,01 μF	±(5% v.m. + 5 dígitos)

Capacidad resultante se muestra en la pantalla después de R_ISO
Para las tensiones inferiores a 100 V, el error de medición de la capacidad no está especificado

Medición de continuidad con corriente de >200 mA

Rango de medida según IEC 61557-2: 0,12…999 Ω

Rango	Resolución	Precisión
0,00…19,99 Ω	0,01 Ω	±(2% v.m. + 3 dígitos)
20,0…199,9 Ω	0,1 Ω	±(2% v.m. + 3 dígitos)
200…999 Ω	1 Ω	±(4% v.m. + 3 dígitos)

La corriente que fluye en ambas direcciones, en la pantalla se muestra el valor medio de la resistencia
Compensación de resistencia de los cables de medición, se pone automáticamente a cero

Peso y dimensiones
