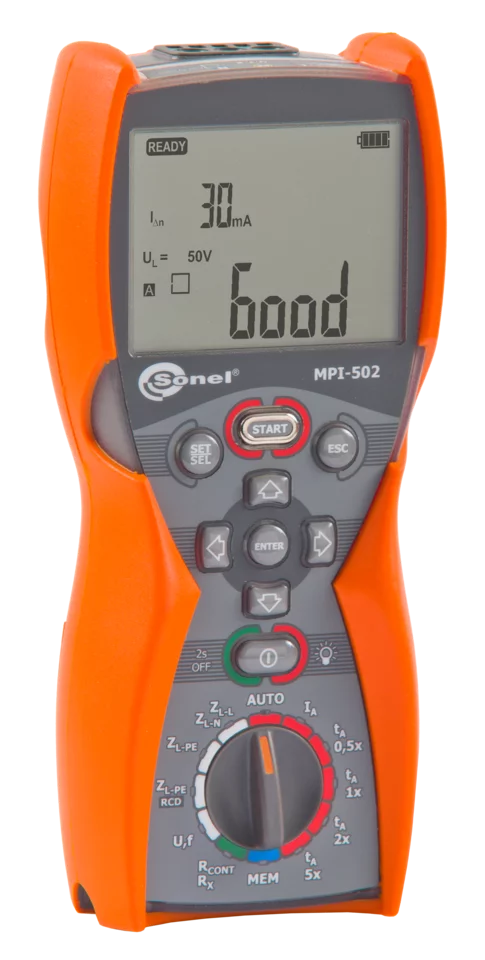

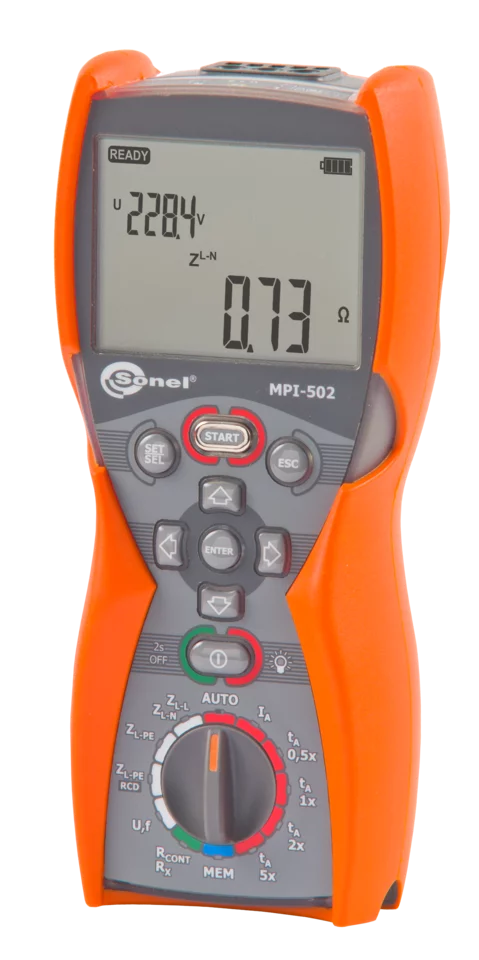

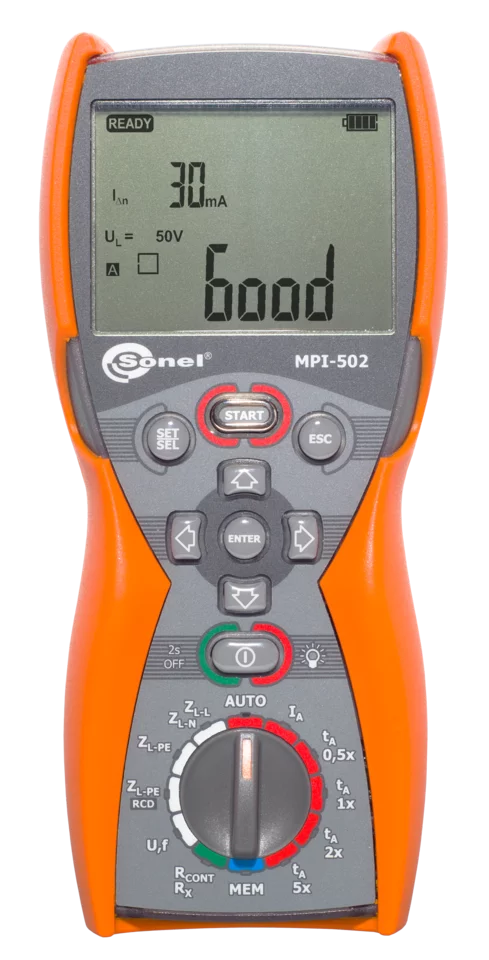

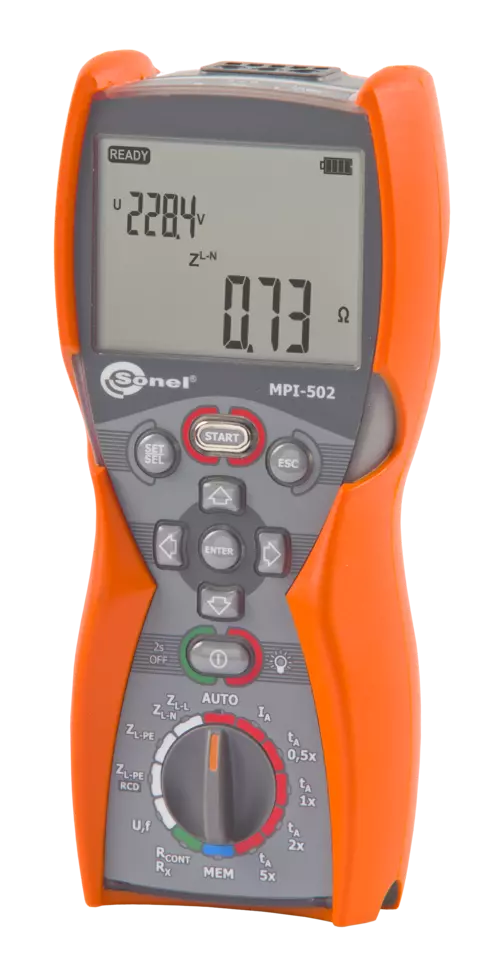

MPI-502

Medidor multifunción de parámetros de instalaciones eléctricas

Características

• Medición de bucle en cortocircuito
  • Medición de impedancia en cortocircuito en redes con rangos de 220/380 V, 230/400 V, 240/415 V y frecuencia de 45…65 Hz - rango de tensión de trabajo: 180 ... 460 V
  • Indicación de resistencia de bucle en cortocircuito R y reactancia de bucle en cortocircuito X
  • Medición de impedancia en cortocircuito con corriente de 15 mA sin disparar el diferencial
  • Corriente máxima de medición: 7,6 A (a 230 V), 13,3 A (a 400 V)
• Ensayo de protecciones diferenciales tipo AC y A
  • Ensayo de protecciones diferenciales generales y selectivas para corriente diferencial de 10, 15, 30, 100, 300, 500 mA
  • Medición de I_A y tiempo de disparo t_A para corrientes 0,5 I_Δn, 1 I_Δn, 2 I_Δn, 5 I_Δn
  • Medición de R_E y U_B sin disparar el diferencial
  • Función AUTO extendida con medición RCD, con posibilidad de medir Z_L-PE con corriente pequeña
  • Medición I_A y t_A con un disparo de RCD
• Medición de baja tensión de la continuidad del circuito y la resistencia
  • Medición de la resistencia con una corriente de ±200 mA según la norma IEC 61557-4
  • Autocalibración de los conductores de prueba – posibilidad de usar puntas de prueba con cualquier longitud
  • Medición de resistencia de baja corriente con señal acústica

Funciones adicionales

• Comprobación de la corrección de la conexión del conductor PE con el uso del electrodo táctil
• Medición de la tensión (0...500 V) y de la frecuencia de la red
• Memoria de 990 resultados
• Transmisión inalámbrica de los datos al ordenador
• Teclado iluminado.

Simplicidad en el precio

MPI-502 hace hincapié en la ergonomía y la máxima simplificación de trabajo del usuario. Selección de función se realiza a través del conmutador giratorio. Los parámetros adicionales se ajustan con los botones en la parte frontal. Los ajustes son almacenados por el dispositivo, incluso si la batería está completamente descargada.

Todos los botones están iluminados, así como la pantalla por segmentos, lo que simplifica el uso en caso de poca luz. Gracias a mucha memoria no es necesario tomar notas durante las mediciones

Prueba de seguridad de instalación

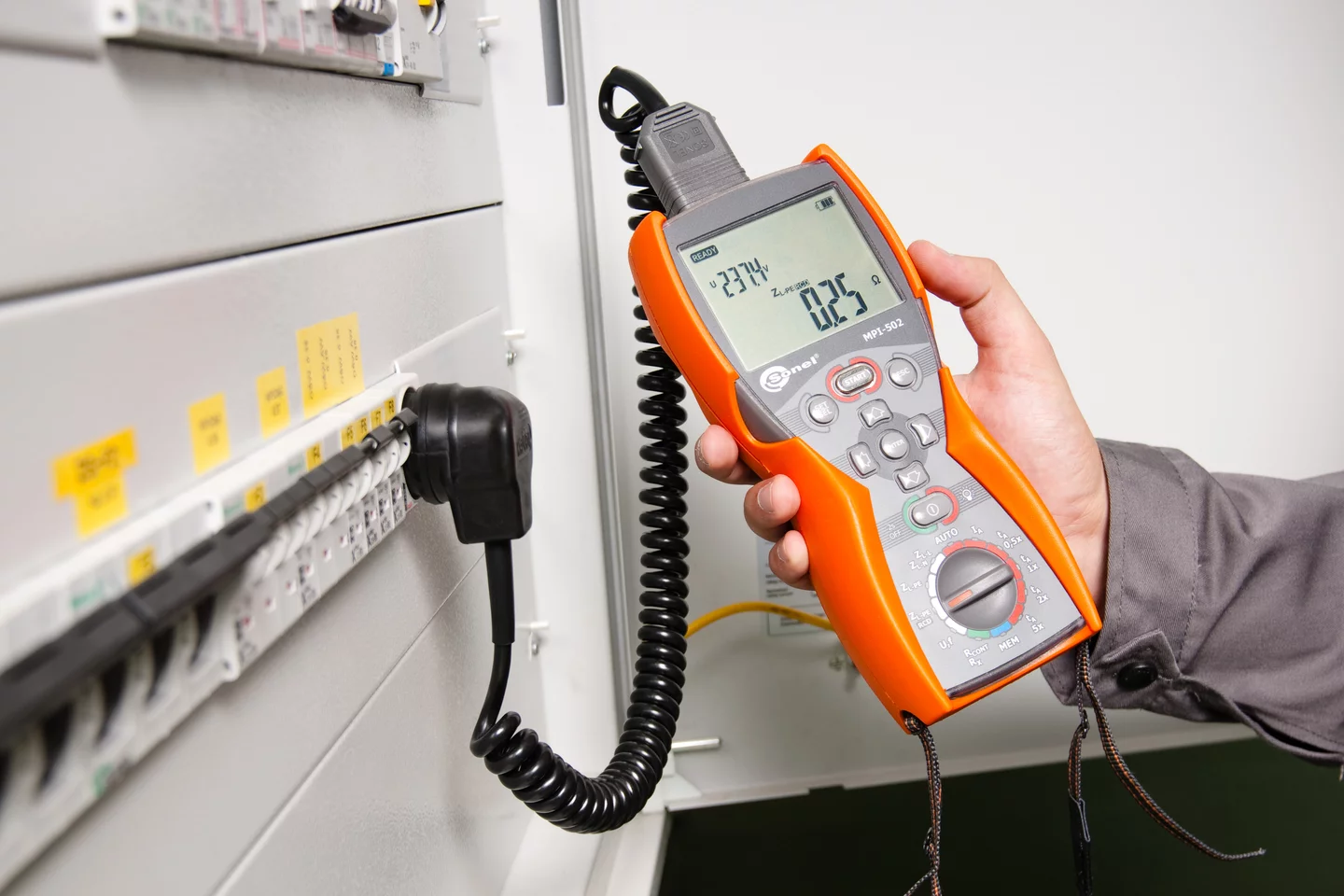

Con este dispositivo se puede controlar la seguridad de las instalaciones eléctricas domésticas e industriales. Las mediciones se pueden automatizar fácilmente con:

• pruebas de modo automático de dispositivos de corriente residual (RCD),

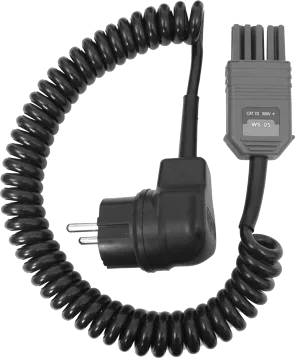

• el uso del adaptador de tipo WS para comprobar la instalación a través de la toma estándar de 230 V.

Resistencia aumentada a las condiciones ambientales

El medidor funciona perfectamente en condiciones ambientales difíciles. La protección frente a la entrada de polvo y agua la garantiza la carcasa con un grado de estanqueidad IP67.

Comunicación y software

Mediante comunicación inalámbrica Bluetooth, se pueden enviar los datos de medición a un ordenador. Para generar un informe de las mediciones en el ámbito de la protección contra descargas eléctricas es necesario utilizar el programa Sonel Reports PLUS. El registro de los datos descargados en los formatos más sencillos y la impresión nos lo permite Sonel Reader.
