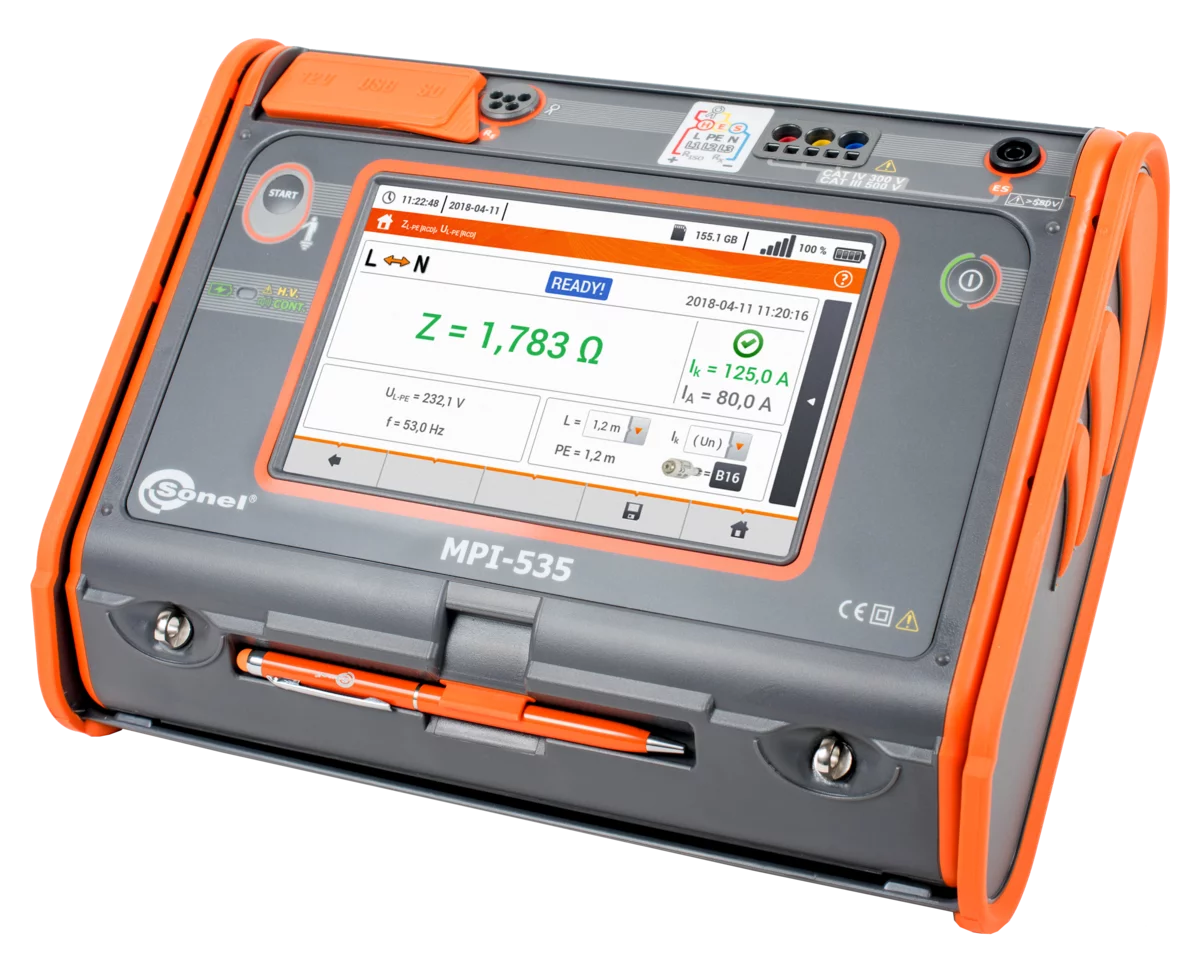

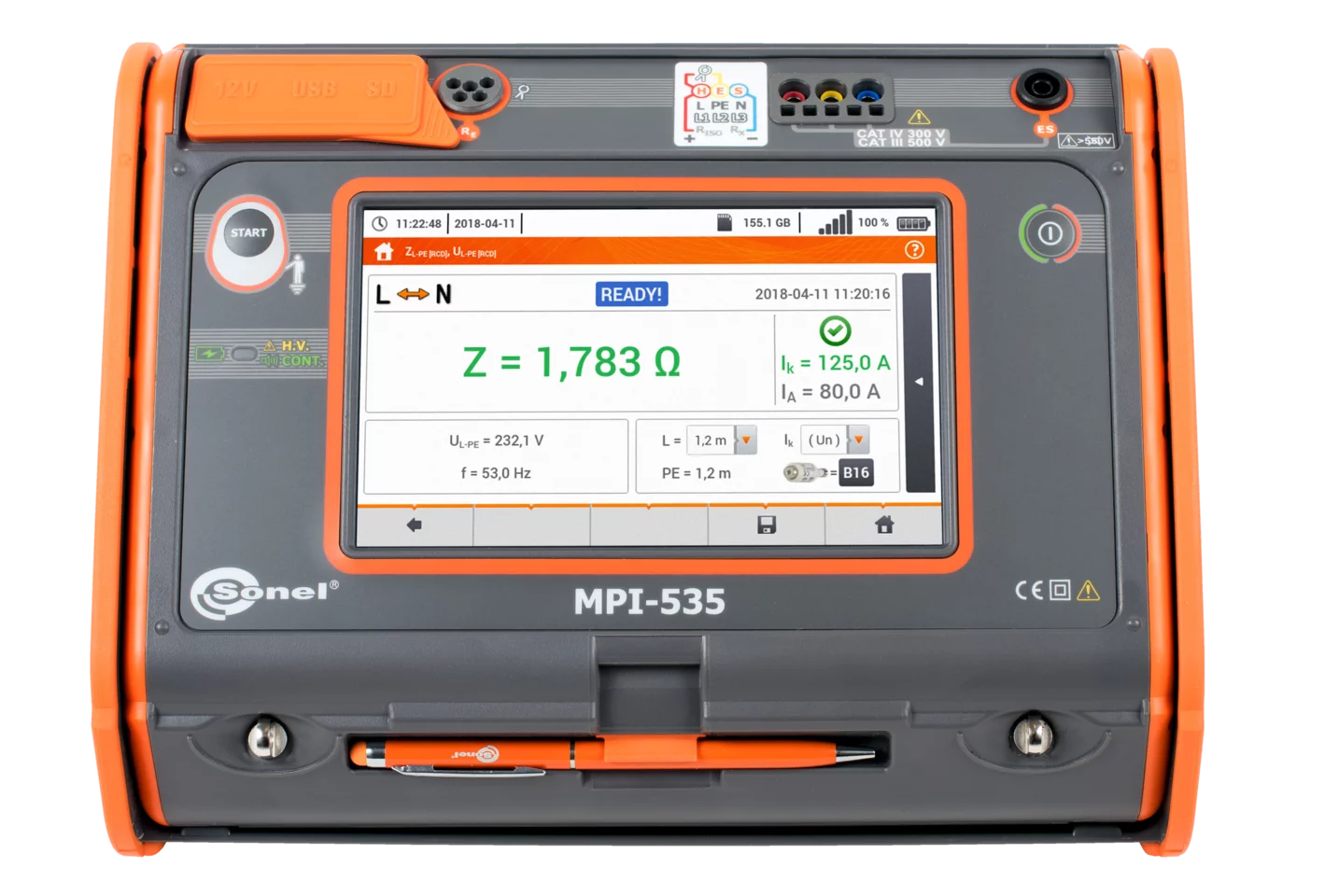

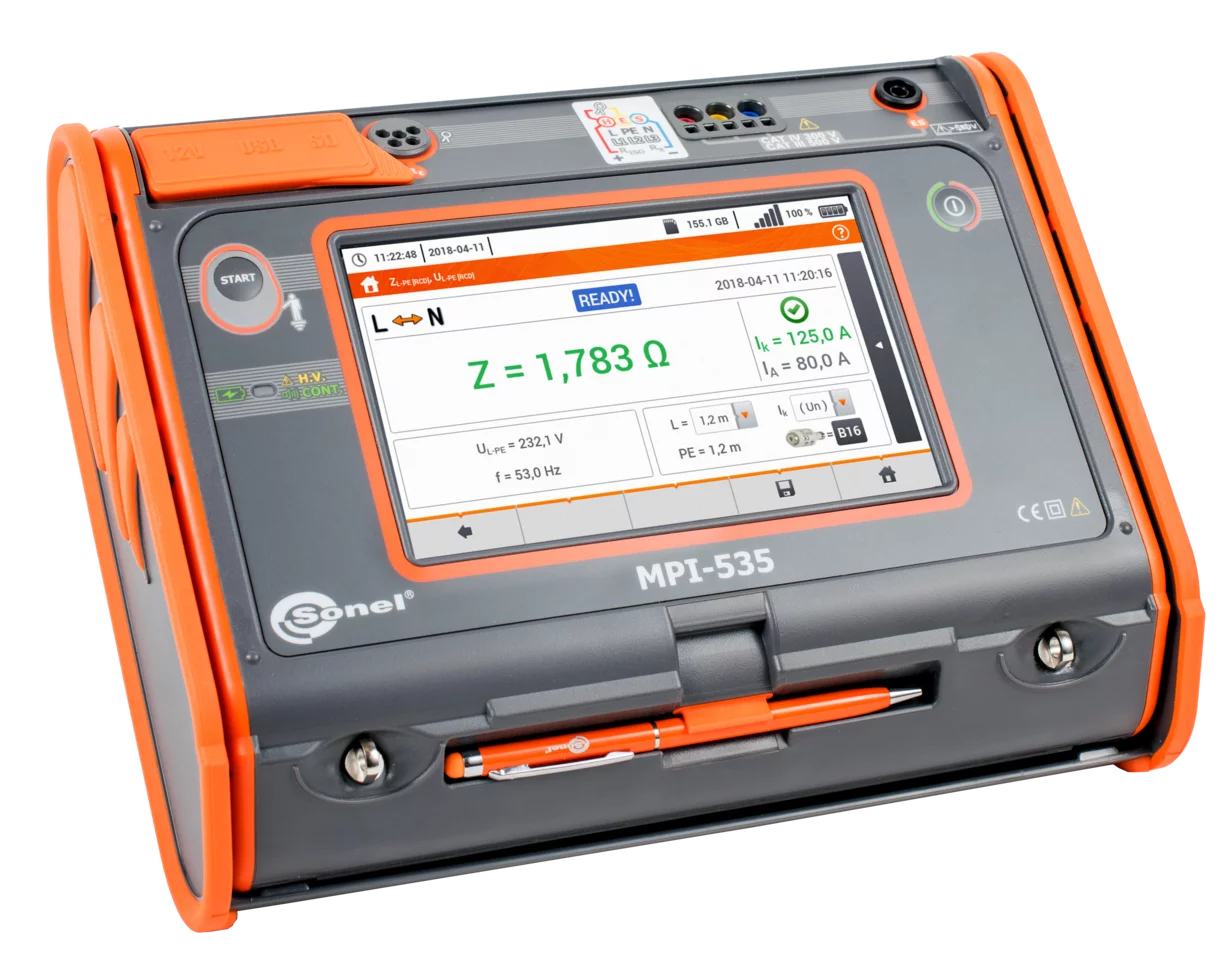

MPI-535

Medidor multifunción de parámetros de instalaciones eléctricas

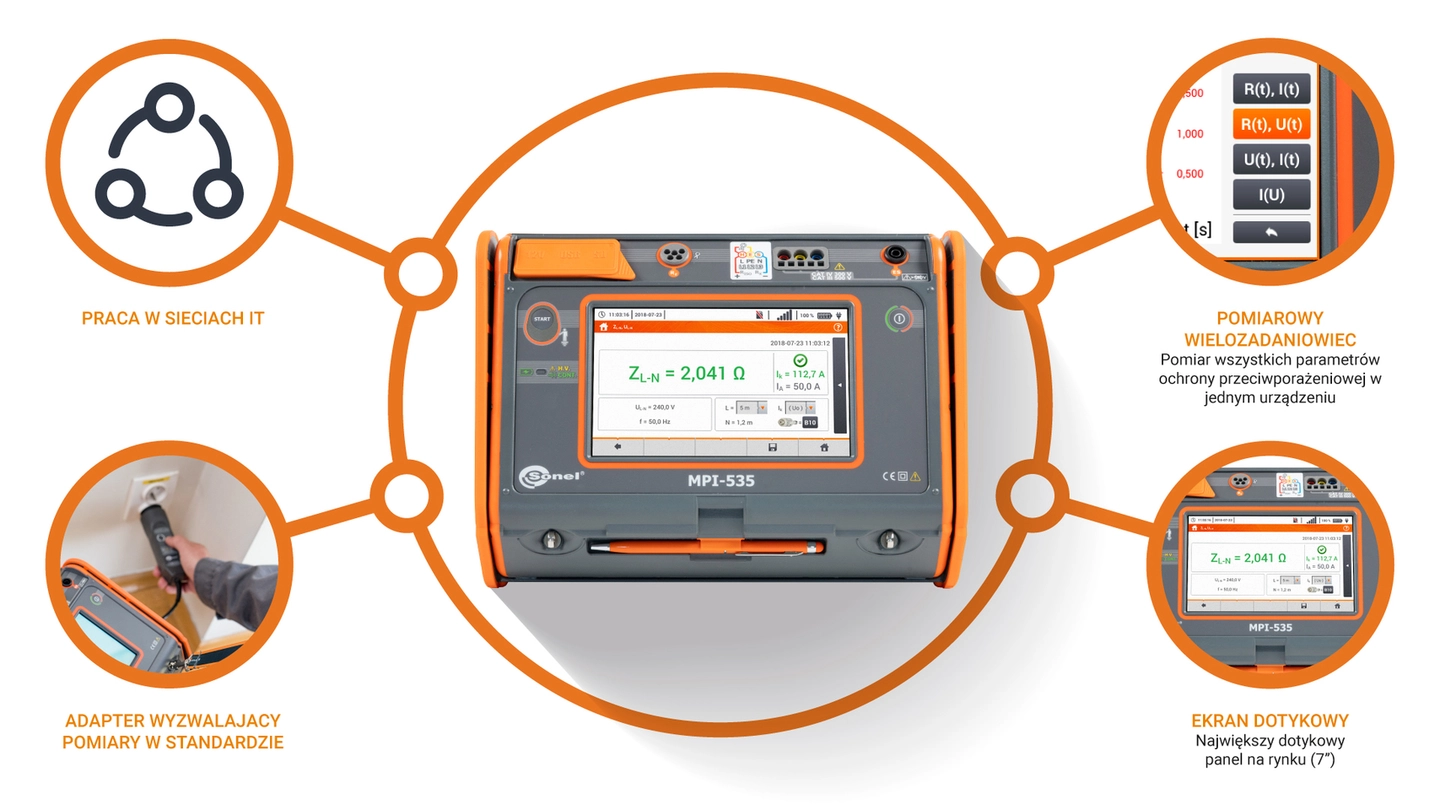

Mucho más que un medidor multifuncional

• el panel táctil de 7” más grande del mercado – extraordinaria ergonomía y sencillez de manejo
• tarjeta microSD extraíble – aumento sencillo de la capacidad de la memoria
• batería de ion litio – funcionamiento más prolongado del medidor
• medición de todos los parámetros de la protección contra descargas eléctricas – un instrumento en lugar de varios
• rápida medición del bucle de defecto con interruptor RCD sin desconexión (hasta varios segundos) – ahorro de tiempo
• autotest - posibilidad de realizar mediciones automáticas en una secuencia – simplificación de las mediciones
• ruta rápida de las mediciones al informe – ahorro de tiempo

Características

El medidor se caracteriza por numerosas funciones. Combina las capacidades de medición de varios dispositivos, garantizando al mismo tiempo una precisión igualmente buena.

MPI-535 se puede utilizar para todas las medidas para la puesta en servicio de instalaciones eléctricas de acuerdo con la normativa aplicable:

• impedancia del bucle de defecto (también en circuitos con interruptores RCD)
• parámetros de los interruptores RCD
• resistencia de aislamiento
• resistencia de la puesta a tierra (4 métodos de medición + medición de la resistividad del suelo)
• continuidad de las conexiones de protección y equipotenciales

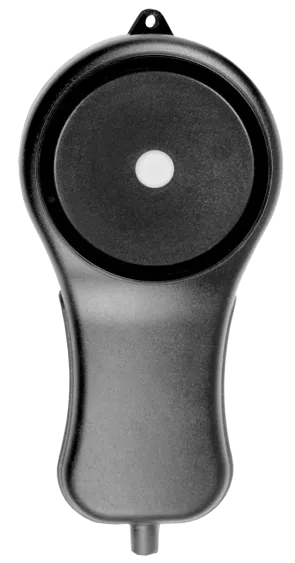

• medición de la iluminación
• test de secuencia de fases,
• test de sentido de giro de un motor.

Prueba de seguridad de instalación automática

MPI-535 permite el control de seguridad de instalaciones eléctricas residenciales, comerciales e industriales. Las mediciones se pueden automatizar fácilmente con:

• pruebas de modo automático de dispositivos de corriente residual (RCD),
• mediciones automáticas: secuencias de medición libremente configurables,
• adaptador AutoISO-1000C para ensayo automático de resistencia de aislamiento de cables de 3, 4 y 5 conductores, sin conmutación.

Facilidad de lectura

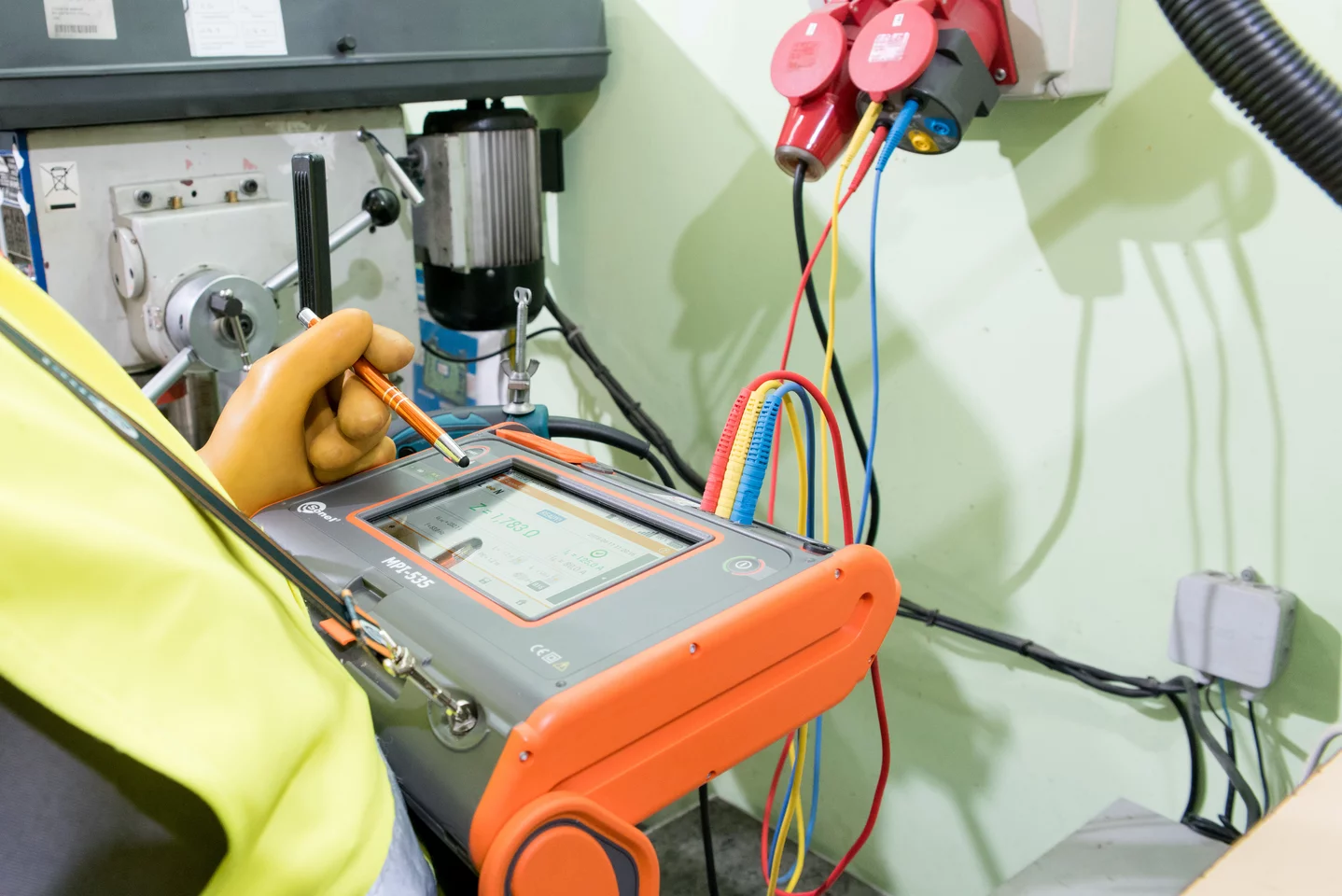

El dispositivo está equipado con una pantalla táctil en color LCD TFT de resolución 800x480 píxeles y diagonal 7”, lo que permite un cómodo manejo y una lectura sencilla de los parámetros y de los recorridos trazados. Este tamaño de pantalla permite mostrar más información, disponible en cualquier momento de uso. La interfaz es visible en todas las condiciones, también gracias al tamaño adecuado de los símbolos mostrados. El lápiz incluido le permite trabajar con guantes dieléctricos.

Sistema de ayuda integrado

En el dispositivo hay pantallas de ayuda integradas con esquemas de medición. Gracias a esto se puede comprobar de forma sencilla y rápida de qué manera conectar un determinado circuito en función del tipo de medición realizada.

Resistencia aumentada a las condiciones ambientales

El medidor funciona perfectamente en condiciones ambientales difíciles. La protección frente a la entrada de polvo y agua la garantiza la carcasa con un grado de estanqueidad IP51. Es resistente a los daños mecánicos y su estructura especial permite proteger de forma sencilla la pantalla táctil desplazando la tapa del medidor. Además de proteger frente a los daños, también permite transportar y utilizar cómodamente el dispositivo en diferentes posiciones.

Comunicación y software

Un punto muy fuerte del instrumento es el gran número de interfaces de comunicación y la compatibilidad con software externo. A través del puerto USB, la tarjeta de memoria SD extraíble o mediante comunicación inalámbrica (Bluetooth, Wi-Fi), se pueden enviar los datos de medición a un ordenador.

Para generar un informe de las mediciones en el ámbito de la protección contra descargas eléctricas es necesario utilizar el programa Sonel Reports PLUS. El registro de los datos descargados en los formatos más sencillos y la impresión nos lo permite Sonel Reader.
