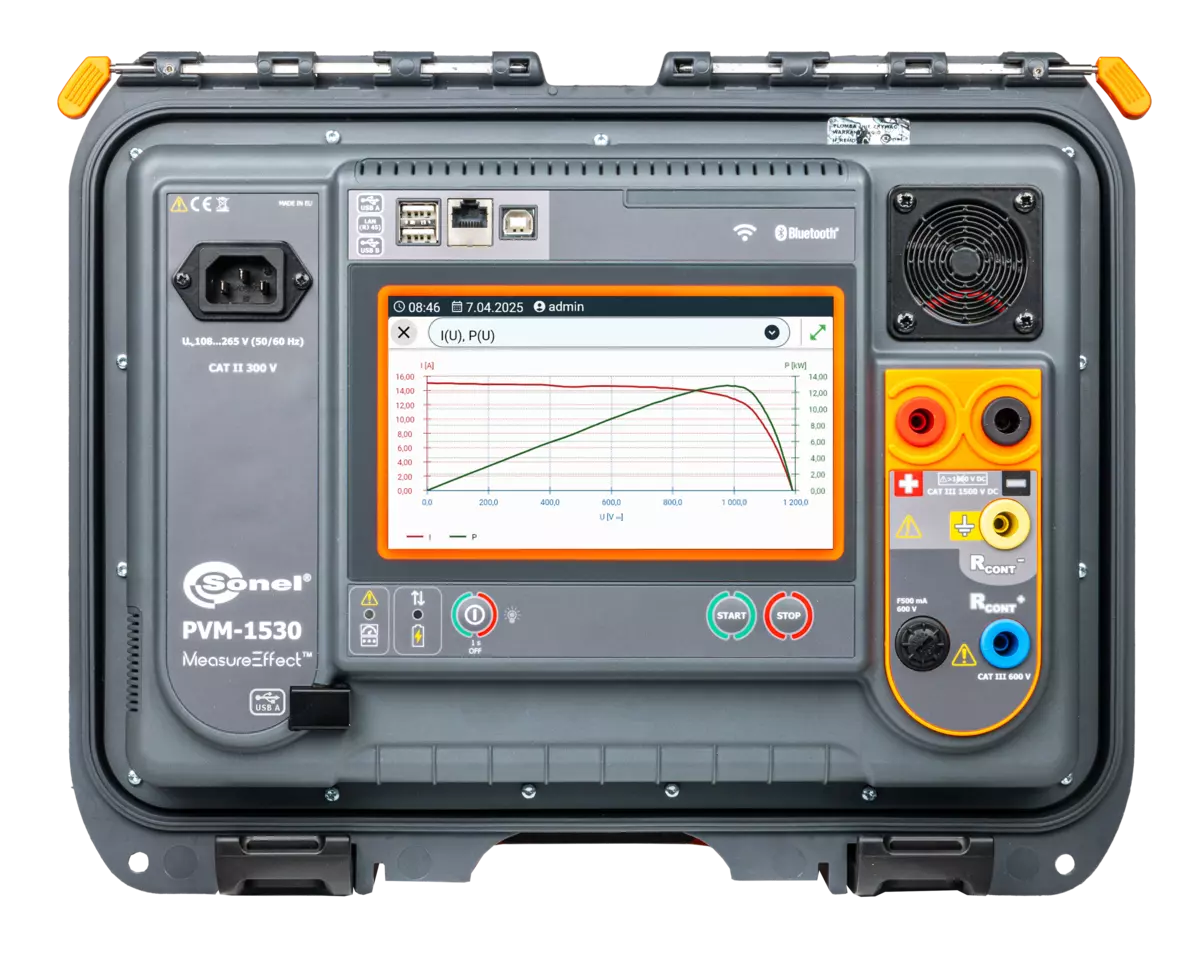

PVM-1530

Medidor para instalaciones fotovoltaicas

Índice de cat. WMESPVM1530

ean 5907624022157

Clase de protección IP: IP65

Categoría de medición: CAT III 1500 V DC, CAT III 600 V

Transmisión de datos: Bluetooth, USB, Wi-Fi

Pantalla: táctil, gráfico, de colores, retroiluminada

no disponible

Accesorios adicionales:

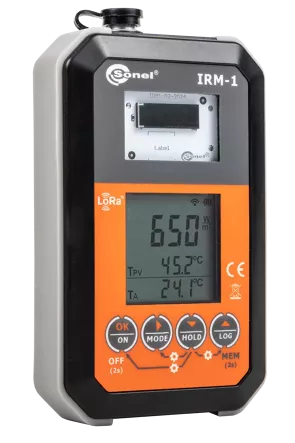

IRM-1

Medidor de radiación solar y temperatura

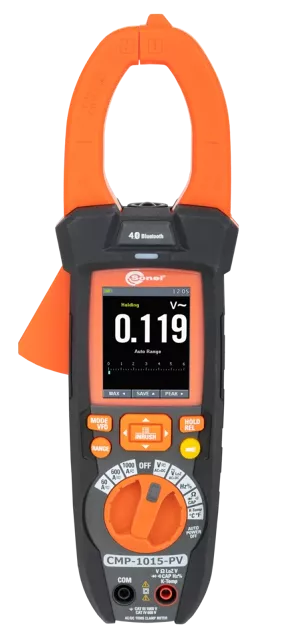

CMP-1015-PV

Medidor de pinza digital para instalaciones...

Sonel Reports Plus

Software de creación de documentación

341980$

En stock

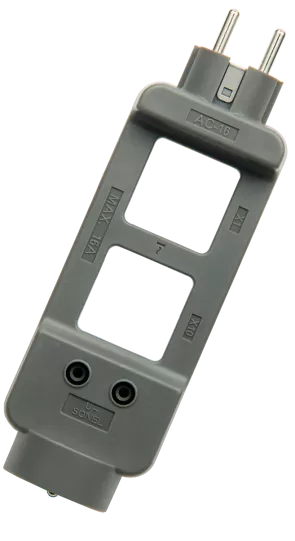

AC-16

Divisor de fase AC

140990$

Disponible

Sonda negra de punta 1 kV (toma tipo banana...

Sonda roja de punta 1 kV (toma tipo banana)

Sonda azul de punta 1 kV (toma tipo banana)

Sonda amarilla de punta 1 kV (toma tipo ban...

K-02

Cocodrilo azul 1 kV 20 A

31800$

En stock

K-02

Cocodrilo rojo 1 kV 20 A

Medidor profesional para instalaciones fotovoltaicas de hasta 1500 V

El PVM-1530 es un medidor pionero para instalaciones fotovoltaicas hasta 1500 V con tantas funciones de medición. Permite realizar mediciones de categoría 1 según la norma IEC 62446-1. Permite medir la característica I-U para categoría 2 según la norma IEC 62446-1. Además, también permite la conversión de parámetros en condiciones STC de acuerdo con la norma IEC 60891. Completo y a la vez sencillo de usar, cumple su cometido a la perfección en la supervisión de los parámetros de seguridad y eficiencia de las instalaciones fotovoltaicas (FV).



Características

  • Permite realizar mediciones de categoría 1 según la norma IEC 62446-1.
  • Permite medir la característica I-U para categoría 2 según la norma IEC 62446-1.
  • Permite realizar mediciones de paneles fotovoltaicos, incluidos los de bifaciales y los de alta eficiencia.
  • Posibilidad para definir procedimientos de medición.
  • Permite la conversión de parámetros en condiciones STC de acuerdo con la norma IEC 60891 gracias a la cooperación con el medidor de radiación solar y de temperatura IRM-1.
  • Función reSYNC – finalización automática de resultados con parámetros ambientales y su conversión a condiciones STC después de restablecer la conexión con IRM-1.
  • La interfaz de radio acoplable garantiza la cooperación con el medidor IRM-1 en largas distancias.
  • Módulo Bluetooth y Wi-Fi incorporado para comunicación con dispositivos externos.
  • Gran memoria de mediciones en forma de estructura.
  • Gran pantalla táctil que garantiza una buena visibilidad bajo la luz solar directa.

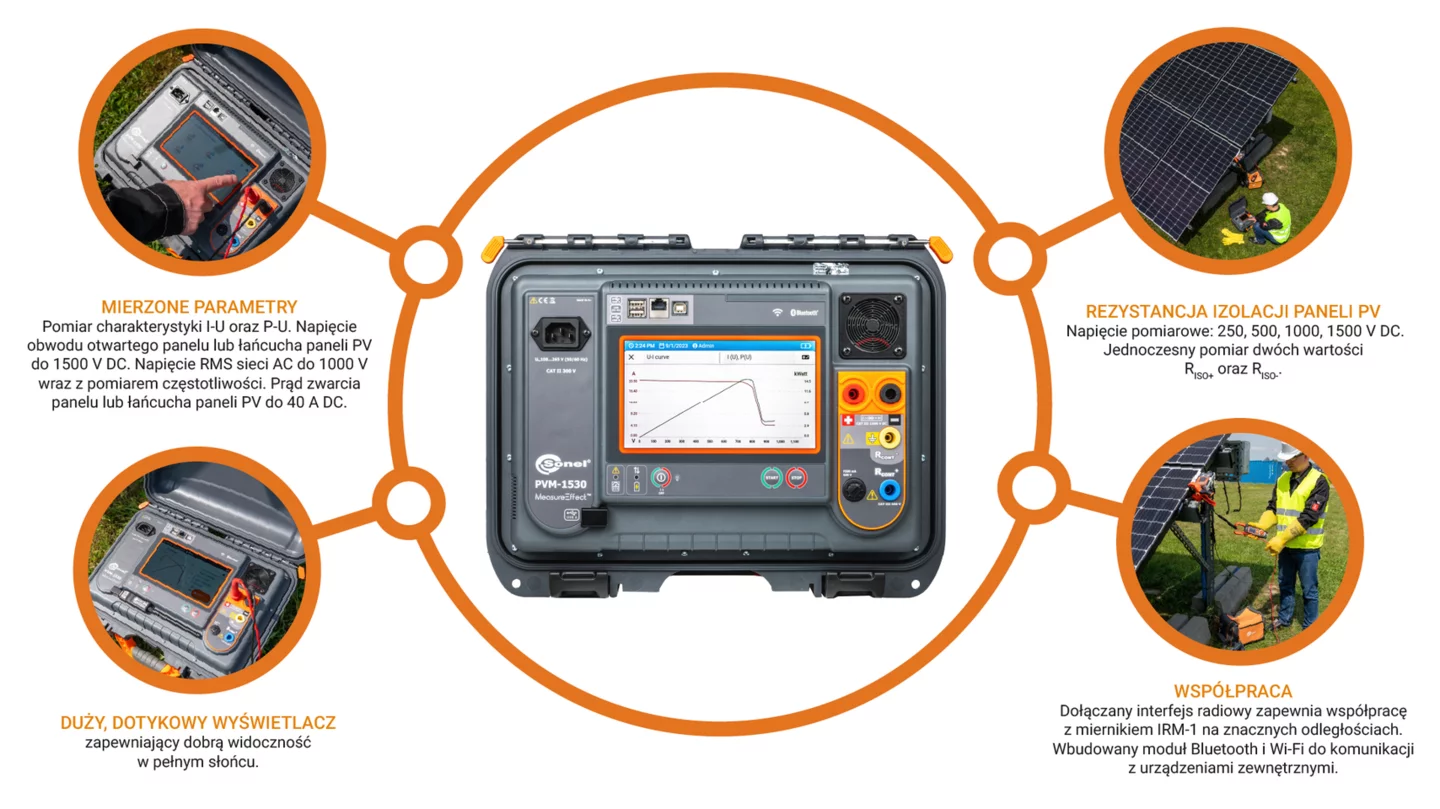

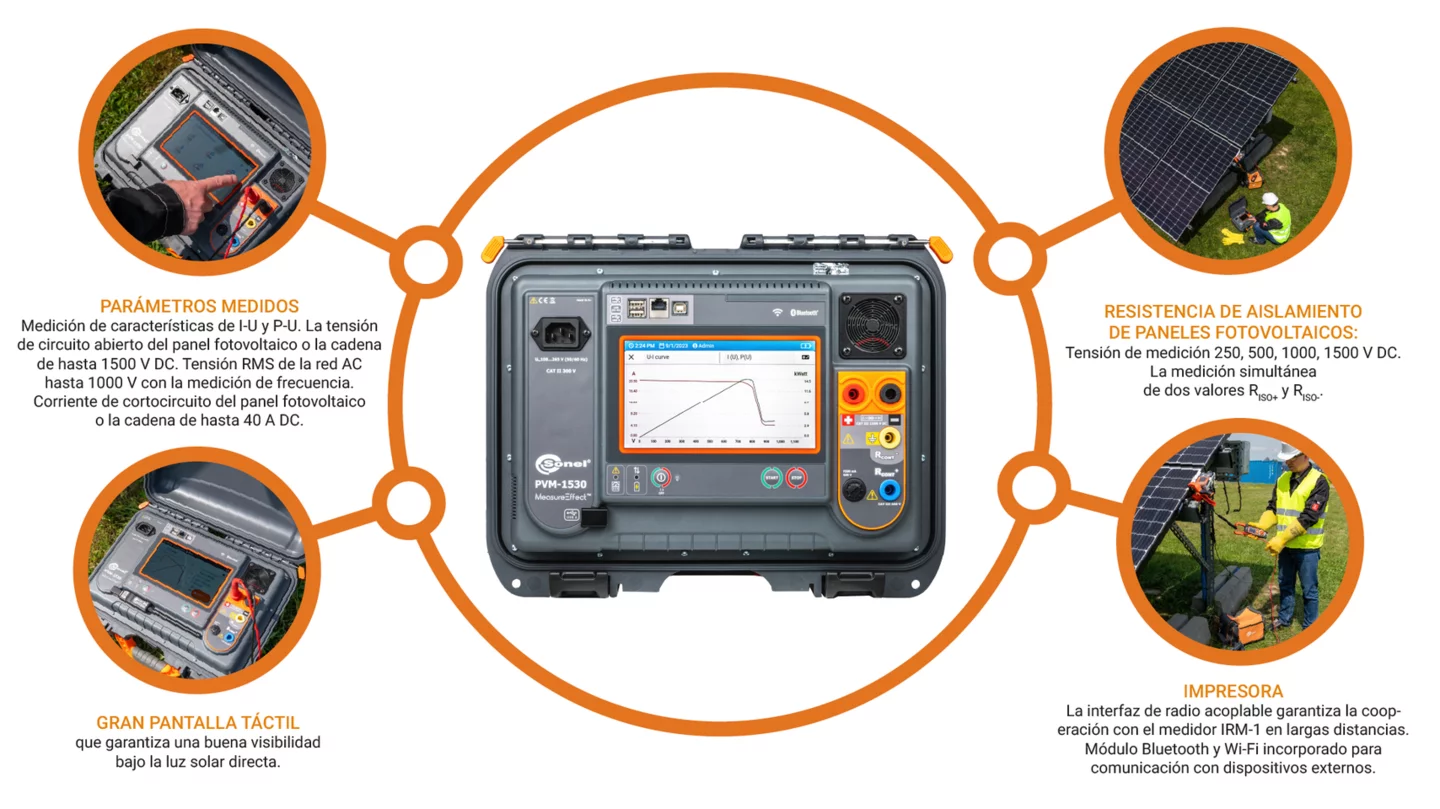

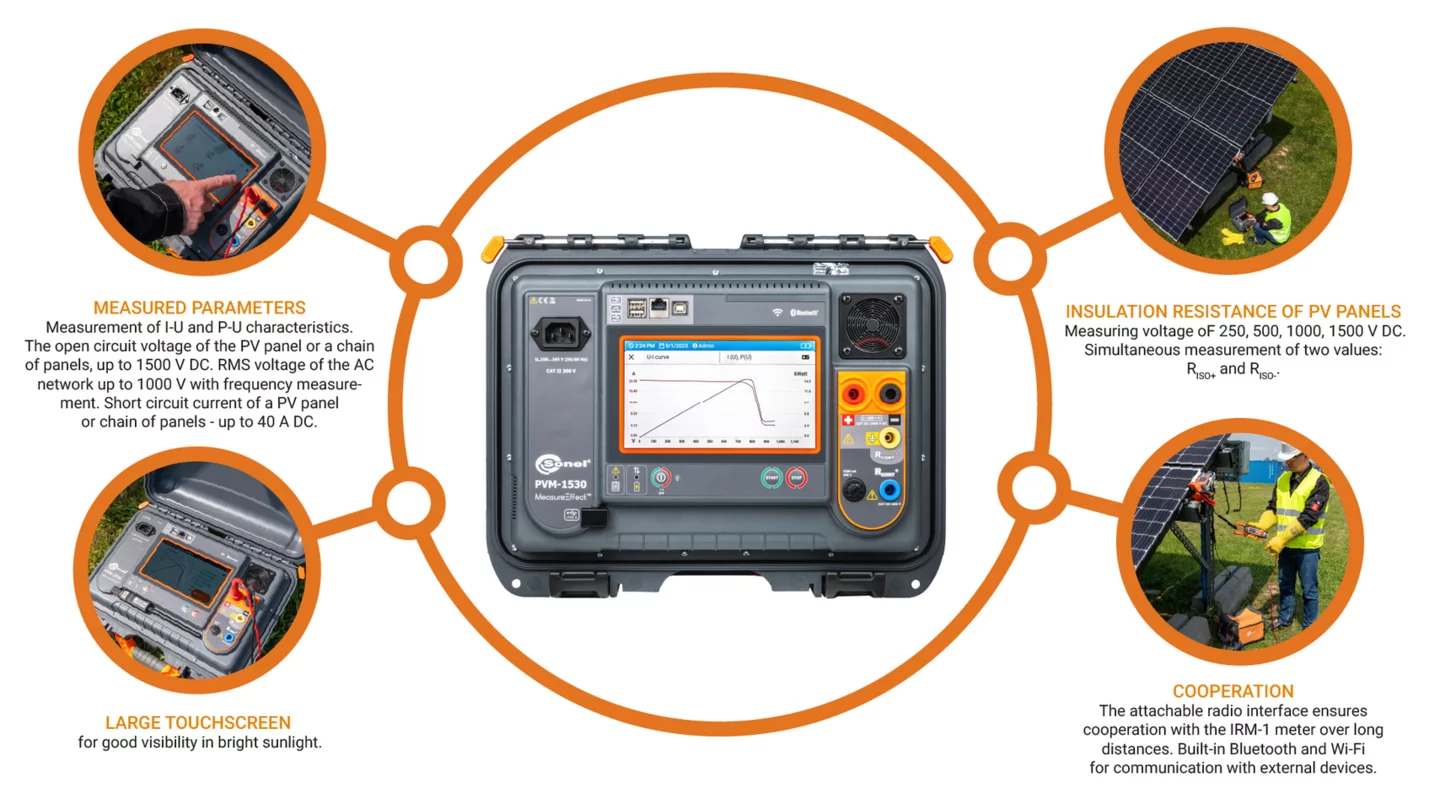

Parámetros medidos

  • Medición de características de I-U y P-U. Conversión a condiciones STC.
  • La tensión de circuito abierto del panel fotovoltaico o la cadena de hasta 1500 V DC.
  • Tensión RMS de la red AC hasta 1000 V con la medición de frecuencia.
  • Corriente de cortocircuito del panel fotovoltaico o la cadena de hasta 40 A DC.
  • Resistencia de aislamiento de paneles fotovoltaicos: tensión de medición 250, 500, 1000, 1500 V DC, la medición simultánea de dos valores RISO+ y RISO-.
  • Resistencia de aislamiento de circuitos de AC: tensión de medición 250, 500, 1000 V DC.
  • Resistencia de los conductores de protección y compensación con la corriente de ±200 mA.

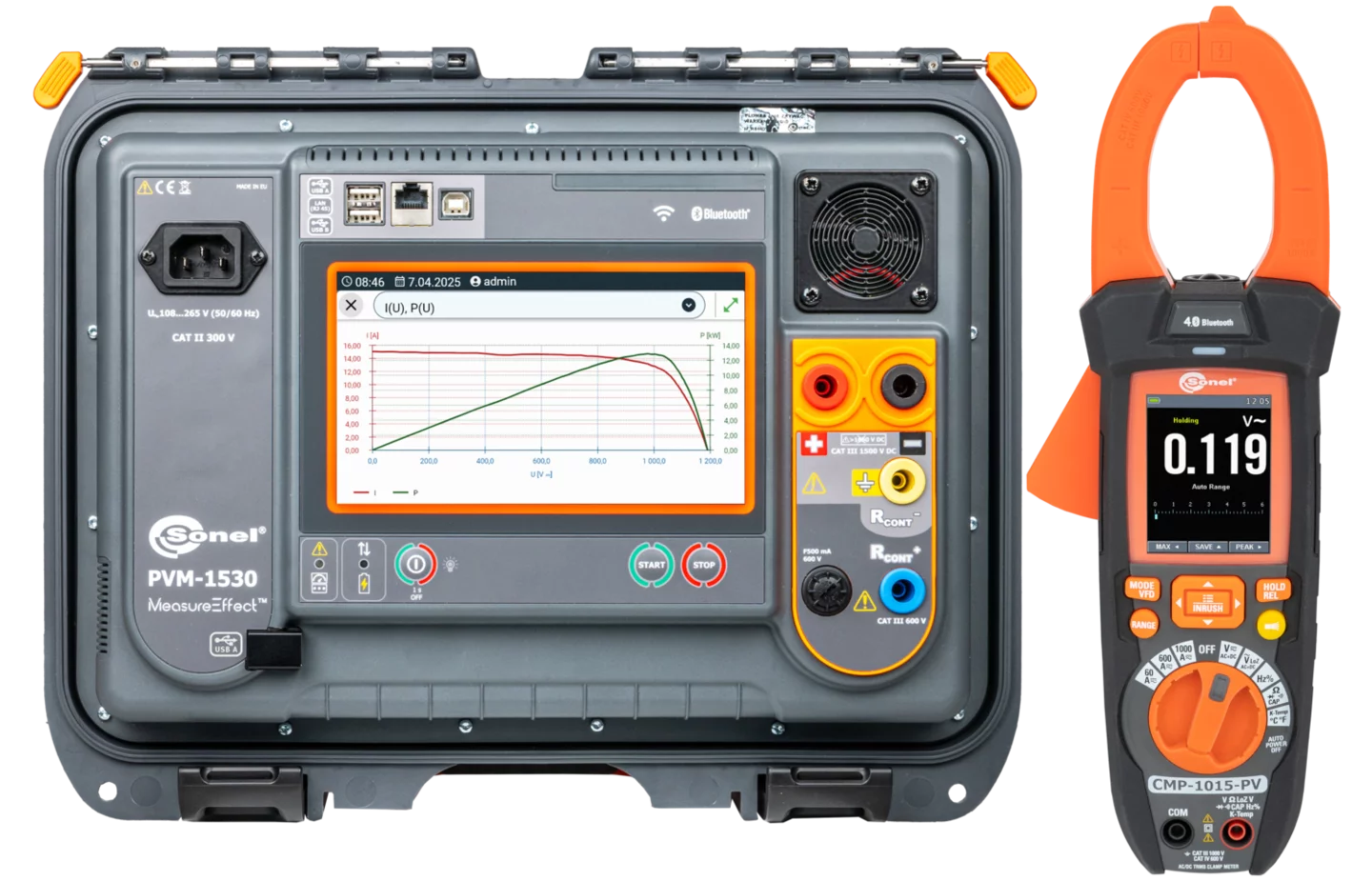

  • Medición de la corriente de funcionamiento de paneles fotovoltaicos y la corriente AC, todo con el medidor CMP-1015-PV.
  • Medición de potencia de AC/DC.
  • Prueba del diodo de bypass, detección automática de polaridad.
  • Prueba de diodos de bloqueo de 1000, 1500 V DC.

Mediciones de cat. 1 y característica de I-U

El PVM-1530 es un medidor pionero para instalaciones fotovoltaicas hasta 1500 V con tantas funciones de medición. Su selección se realiza mediante la pantalla táctil. La pantalla es grande, colorida y con una fuerte iluminación de fondo, por lo que el funcionamiento bajo la luz solar directa no es un problema. La amplia memoria estructural acorta significativamente el tiempo de preparación de la documentación después de la medición.

Estanqueidad y resistencia

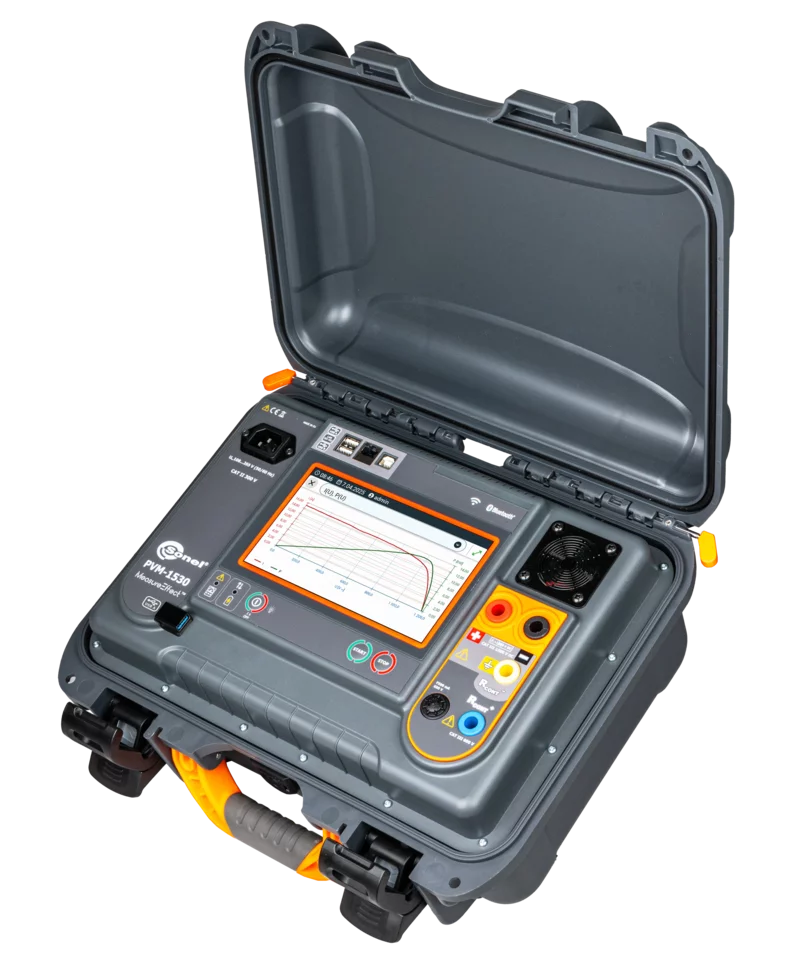

Los medidores funcionan bien en condiciones ambientales adversas. El maletín PVM-1530 es resistente y hermético cuando está cerrado, lo que facilita la protección del medidor durante la medición.

Comunicación y software

Los datos de medición de PVM-1530 se pueden transferir al ordenador a través de la comunicación por cable y inalámbrica. Sonel Reader guarda los datos recogidos en formatos populares y los imprime. Para generar un informe sobre las pruebas relativas a la protección contra descargas eléctricas, se debe utilizar el programa opcional Sonel Reports Plus.

¿Problemas? ¡reSYNC!

Puede suceder que en el transcurso de las mediciones el PVM-1530 se aleje tanto del IRM-1, que se pierda la comunicación entre ambos. Si se continúan las mediciones, luego de que se restablezca la conexión, los resultados se complementarán automáticamente con los parámetros ambientales, que mientras tanto fueron registrados por el IRM-1 en su memoria temporal y convertidos en condiciones STC.
