Дистанционный анализ по классу A

Универсальный анализатор качества электропитания Sonel PQM-711 для дистанционного анализа по классу A - это устройство, которое подходит для использования во всех видах электросетей с номинальным напряжением в диапазоне 110 В до 1000 В при непосредственном или косвенном подключении через трансформатор.

Основанный на передовых технологических решениях анализатор качества электропитания Sonel PQM-711, прозволяет осуществить всесторонние измерения, анализ, а также регистрацию параметров электрической сети 50/60 Гц и качества электрической энергии по европейскому стандарту EN 50160.

В комплект поставки PQM-711 Pro входят 4 штуки гибких токовых клещей F-3A.

Особенности

Дистанционная настройка конфигурации и передача данных в реальном времени с помощью встроенного модема GSM.
Функция против кражи – отправка SMS сообщения в случае измерение местоположения (встроенный приемник GPS).
Часы реального времени синхронизированные протоколом GPS.
Дистанционное управление анализатором через приложение: Sonel Analiza (Wi-Fi и GSM для Windows) или Sonel Analiza Mobilna (Wi-Fi для Android).

Измеряемые параметры

Измерение транзиентов до ±8000 В с максимальной частотой дискретизации 10 МГц. Минимальная длительность транзиента, которую можно зарегистрировать равна 650 нс.
Напряжения L1, L2, L3, N, PE (пять измерительных входов) – средние, минимальные, максимальные и мгновенные значения в диапазоне до 1000 В, возможность работы с трансформаторами напряжения.
Токи L1, L2, L3, N (четыре измерительных входа) – средние, минимальные, максимальные и мгновенные значения в диапазоне до 6 кА (в зависимости от используемых токовых клещей*), возможность работы с трансформаторами тока.
Измерение управляющих сигналов до 3000 Гц.
Коэффициенты пиковых значений тока (CFI) и напряжения (CFU).
Частота в диапазоне 40 Гц – 70 Гц.
Активная (P), реактивная (Q), полная (S) мощность и мощность искажения (D) вместе с определением характера реактивной мощности (емкостный, индуктивный).
Расчет реактивной мощности методом Budeanu и IEEE 1459.
Активная (E_P), реактивная (E_Q), полная (E_S) энергия.
Коэффициент мощности (Power Factor), cosφ, tgφ.
Коэффициент K (перегрузка трансформатора, вызванная гармониками).
Гармоники до 50-й напряжения и тока.
Интергармоники, измеряемые группами.
Коэффициент гармонических искажений THD для тока и напряжения.
Кратковременная (P_ST) и длительная (P_LT) дозы фликера.
Несимметрия напряжений (соответствие требованиям IEC 61000-4-30 класса A) и токов.
Обнаружение событий, в том числе, запись осциллограмм.
Регистрация событий для тока и напряжения вместе с осциллограммами (до 1 с) и полупериодных значений RMS (RMS_1/2) с регулироуемым временем от 1 с до 30 с.
Запись осциллограмм тока и напряжения после каждого периода усреднения.

*Токовые клещи являются дополнительными аксессуарами и приобретаются отдельно.

Поддерживаемые типы сетей

С номинальной частотой 50/60 Гц
С номинальным напряжением: 64/110 В; 110/190 В; 115/200 В; 120/208 В; 127/220 В; 133/230 В; 220/380 В; 230/400 В; 240/415 В; 254/440 В; 265/460 В; 277/480 В; 290/500 В; 400/690 В; 480/830 В (для сети с проводом N)
Постоянного тока
Схемы сети:
- однофазная
- двухфазная с нейтральным проводом
- трехфазная – звезда с и без нейтральным проводом
- трехфазная – треугольник
- трехфазная – звезда без нейтральным проводом по схеме Arona
- трехфазная –теругольник по схеме Arona
- с трансформаторами тока и напряжения

Возможности

Sonel PQM-711 обладает всеми преимуществами анализаторов Sonel PQM-702 и Sonel PQM-703: встроеннный приемник GPS, обеспечивающий высокую точность времени и встроенный модем GSM 4G LTE, который облегчает дистанционное управление измерениями. Как и Sonel PQM-703, также Sonel PQM-711 оснащен аппаратным регистратором транзиентов (частота дискретизации 10 МГц, диапазон напряжений ±8000 В).

Дополнительным преимуществом анализатора является встроенный модуль связи Wi-Fi, предоставляющий ряд преимуществ: отсутствие ограничений на передачу файлов, отсутствие затрат на передачу данных, использование местной беспроводной инфраструктуры… Это приводит к тому, что пользователь получает возможность лучше адаптироваться к преобладающим на объекте условиям. Он может контролировать измерения из удобного для себя места, например, из зоны без электромагнитных помех - с помощью ноутбука, смартфона или планшета.

Представление данных

Sonel PQM-711 можно управлять с помощью компьютерного устройства с сенсорным экраном и установленной программой Sonel Analiza (Windows) или Sonel Analiza Mobilna (Android). Пользователь может напрямую контролировать измерения и проводить диагностику, сохраняя при этом мобильность – ему даже не нужно находиться рядом с анализатором. В типичных применениях такое устройство выполняет роль промежуточного хранилища данных измерений с функцией маршрутизатора. Поэтому к нему можно подключаться и через беспроводную сеть, например, для передачи накопленных данных регистрации на настольный компьютер.

Область применения

Sonel PQM-711 находит широкое применение в профессиональной энергетике. Он обеспечивает полный 4-х квадрантный анализ, а также удовлетворяет потребности потребителей и производителей энергии в сфере возобновляемых источников энергии, в том числе, фотоэлектрических и ветряных электростанций. Анализатор позволяет прогнозировать неполадки в распределительных сетях. Он может выполнить анализ нагрузки сети и трансформатора, а также регистрирует их текущее состояние. Кроме того, это мощный инструмент для инвестиций. Благодаря Sonel PQM-711 пользователь получит необходимые данные для развития энергетической инфраструктуры, спрогнозирует потенциальные проблемы в данной теме, а в итоге - проверит правильность и качество исполнения.

SONEL ANALIZA

Программа Sonel Analiza - это приложение, необходимое для работы с анализаторами серии PQM. В зависимости от используемого сопрягающего инструмента, программа позволяет:

настраивать конфигурацию анализатора,
считывать данные регистратора,
просматривать параметры сети в реальном времени (с возможностью передачи данных по модему GSM 4G LTE),
удалять данные из анализатора,
представлять данные в виде таблиц,
представлять данные в виде графиков,
анализировать данные на соответствие стандарту PN-EN 50160, регламенту энергосистемы и другим условиям сравнения, установленным пользователем,
анализ данных и формирование отчетов в соответствии со стандартом PN-EN 50160, регламентом энергосистемы и другим, определяемым пользователем условиям, также для фотоэлектрических микроустановок до 50 кВт, с разбивкой по состояниям активной мощности P> 0, P <0 и P = 0 и с учетом графиков Q₁ = f (U₁/U_n) и cosφ = f (P/P_n),
независимо работать с несколькими анализаторами,
обновлять программное обеспечение до новой версии через веб-сайт.

Программа позволяет считывать выбранные параметры и представлять их графически в реальном времени. Параметры измеряются независимо от записи регистрации в память. Пользователь может увидеть:

графики сигналов напряжения и тока (осциллограммы),
графики изменений напряжений и токов во времени,
векторную диаграмму,
измерение нескольких параметров,
гармоники и мощность гармоник,
интергармоники.

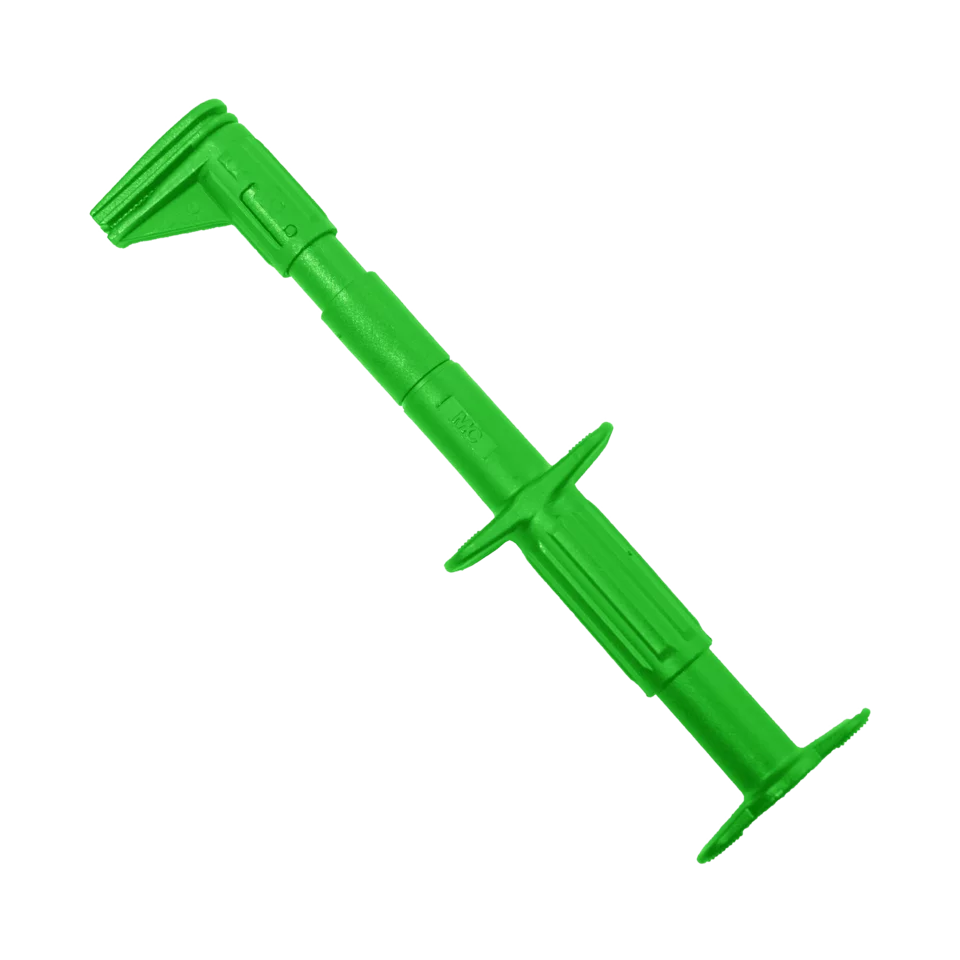

Pinza de prueba plana para barras colectoras (agarre – conector banana) – verde
