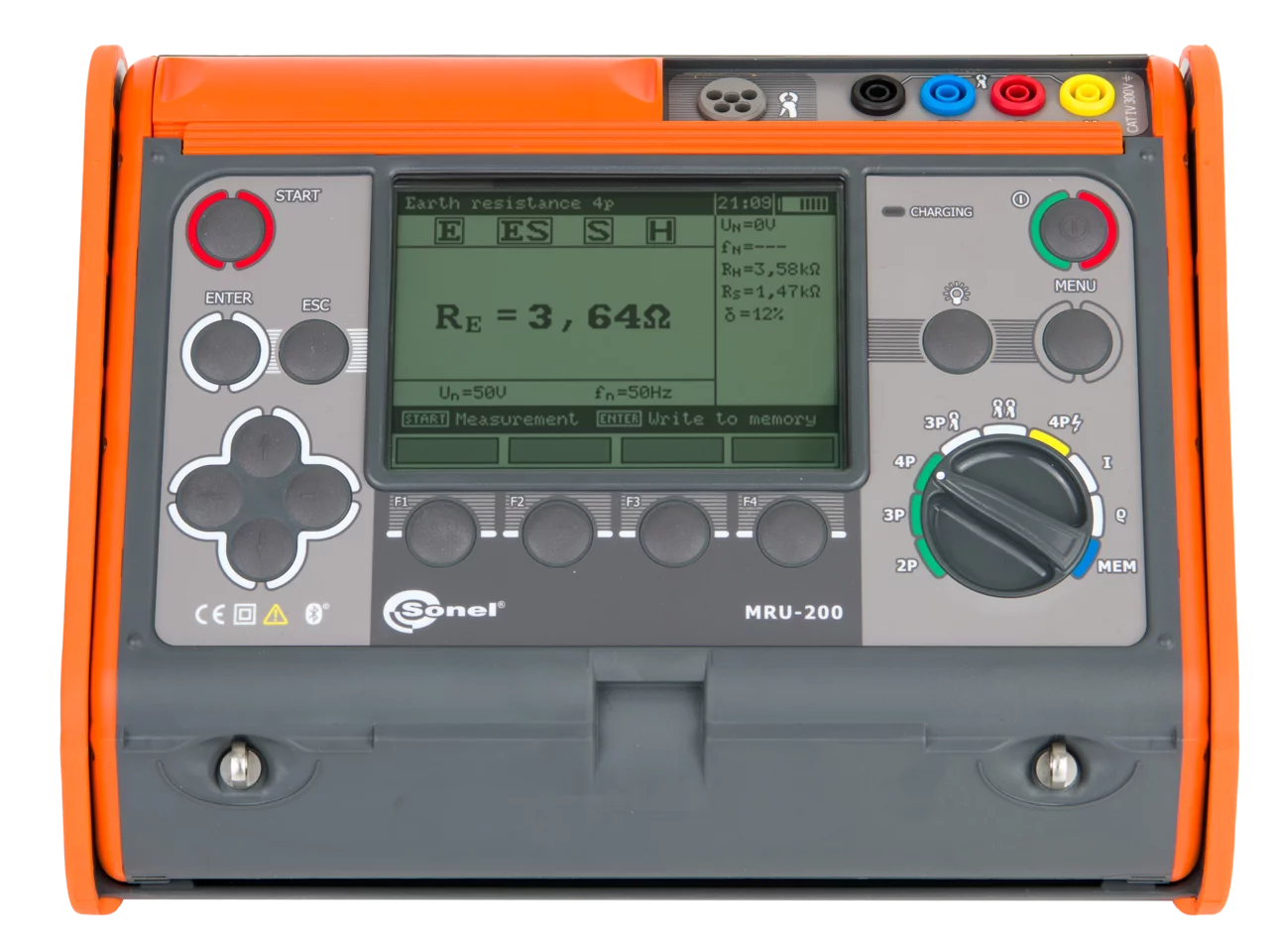

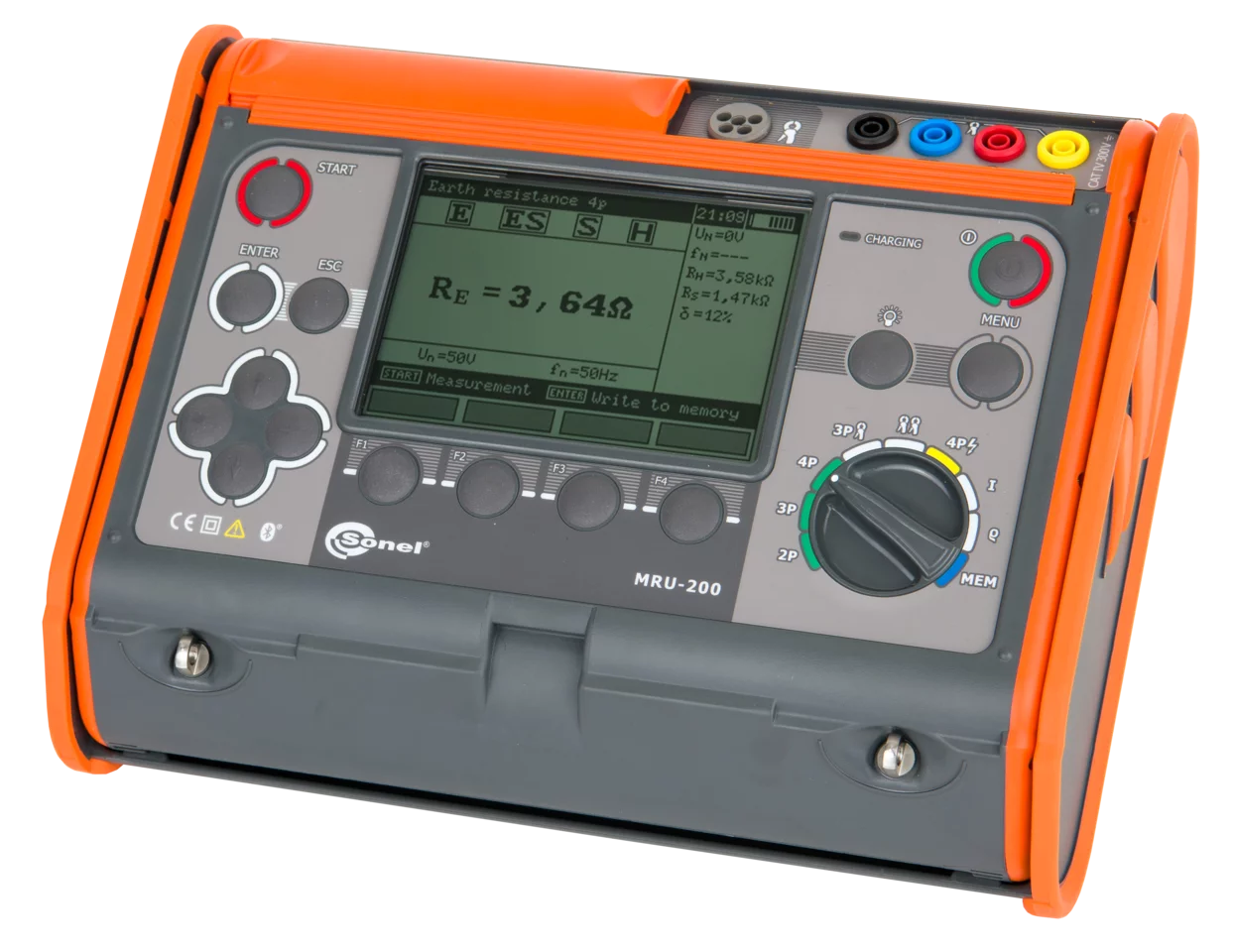

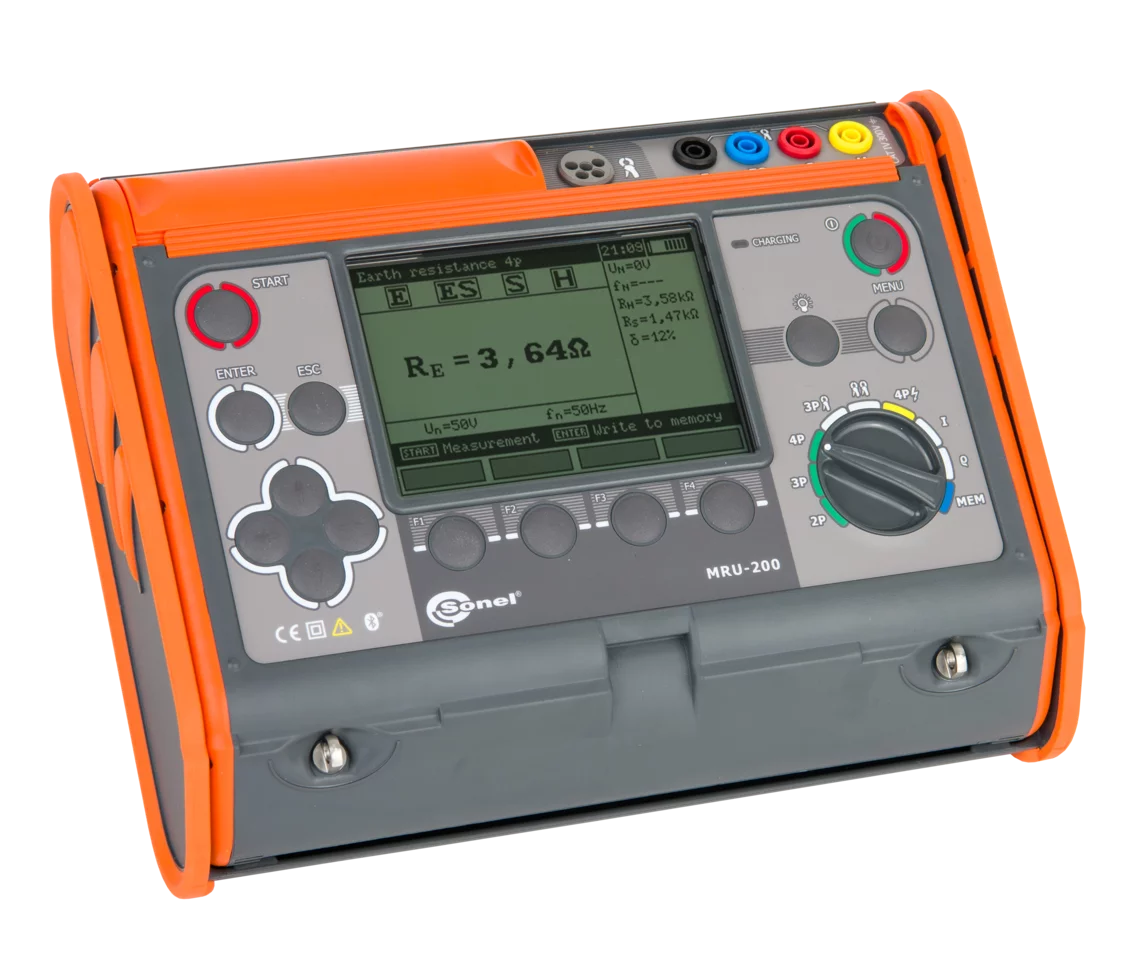

MRU-200 XL3

Medidor de resistencia de puesta a tierra y resistividad del suelo con estuche rígido

Metody pomiarowe

• Metoda impulsowa – pomiar uziemień odgromowych impulsem pomiarowym o zboczu 4/10 μs, 8/20 μs, 10/350 μs
• Metoda 3-biegunowa i 4-przewodowa – pomiar uziemień z sondami pomocniczymi
• Metoda 3-biegunowa z cęgami – pomiar uziemień wielokrotnych
• Metoda dwucęgowa – pomiar uziemień, gdy nie jest możliwe zastosowanie sond pomocniczych
• Rezystywność gruntu – metoda Wennera
• Rezystancja przewodów uziemiających i wyrównawczych prądem ≥200 mA z funkcją autozerowania – spełnia wymogi normy PN-EN 61557-4
• Pomiar prądu upływu

Cechy dodatkowe

• Pomiar rezystancji sond pomocniczych R_S i R_H
• Pomiar napięć zakłócających
• Pomiar częstotliwości sygnałów zakłócających
• Pomiar w obecności napięć zakłócających pochodzących od sieci o częstotliwości 16 2/3 Hz, 50 Hz, 60 Hz, 400 Hz
• Wybór napięcia pomiarowego (25 V i 50 V)
• Automatyczne wyliczanie rezystywności gruntu w omometrach (Ωm) i omostopach (Ωft)
• Pamięć 990 pomiarów (10 banków po 99 komórek)
• Funkcja kalibracji cęgów
• Zegar czasu rzeczywistego (RTC)
• Transmisja danych do komputera i urządzeń mobilnych
• Wskazywanie stanu akumulatorów

Obszary zastosowań

Miernik MRU-200 powstał z myślą o ciężkich warunkach pracy. Generuje prąd pomiarowy przekraczający 200 mA, co pozwala na skuteczne wykonanie pomiarów uziemienia obiektów energetycznych takich jak stacje transformatorowe czy stacje elektroenergetyczne.

Dzięki metodom wykorzystującym cęgi nie jest konieczne rozpinanie złącz kontrolnych, czyli czynność niekiedy bardzo uciążliwa. Odgrywa to szczególną rolę podczas wykonywania prac na obiektach narażonych na działanie warunków atmosferycznych, gdzie elementy łączeniowe bywają skorodowane lub zaśniedziałe.

Graficzny interfejs użytkownika dostarcza czytelnych odczytów i zrozumiałych komunikatów. Przekłada się to na szybką, bezproblemową obsługę.

Metoda impulsowa

Dzięki MRU-200 można badać uziemienia o charakterze odgromowym, miernik potrafi bowiem symulować warunki występujące podczas uderzenia pioruna – generując prąd cechujący się znormalizowaną stromością narastania czoła i czasem do półszczytu. Dostępne są kształty impulsów o zboczu 4/10 μs, 8/20 μs, 10/350 μs.

Współpraca z adapterem ERP-1

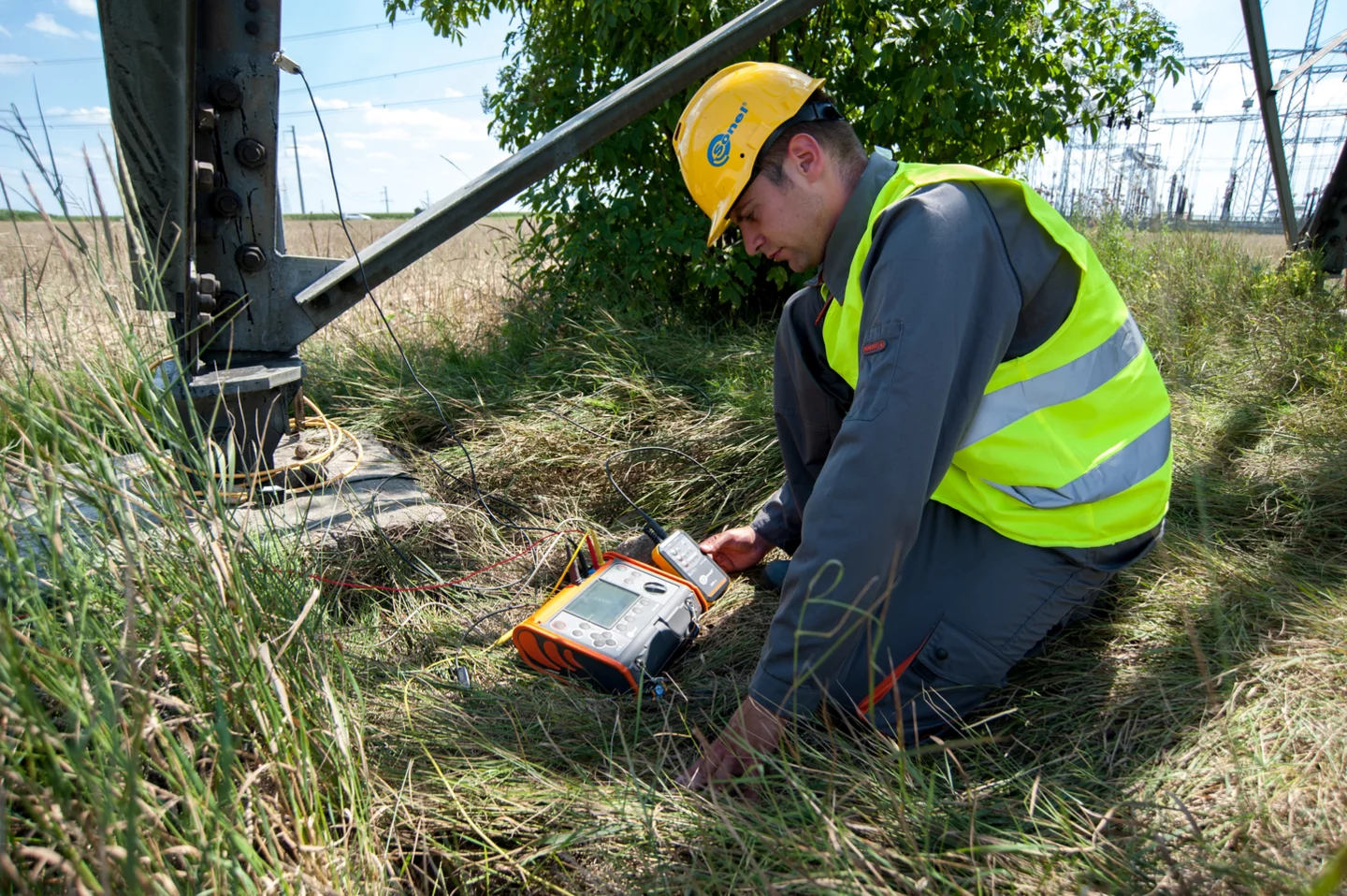

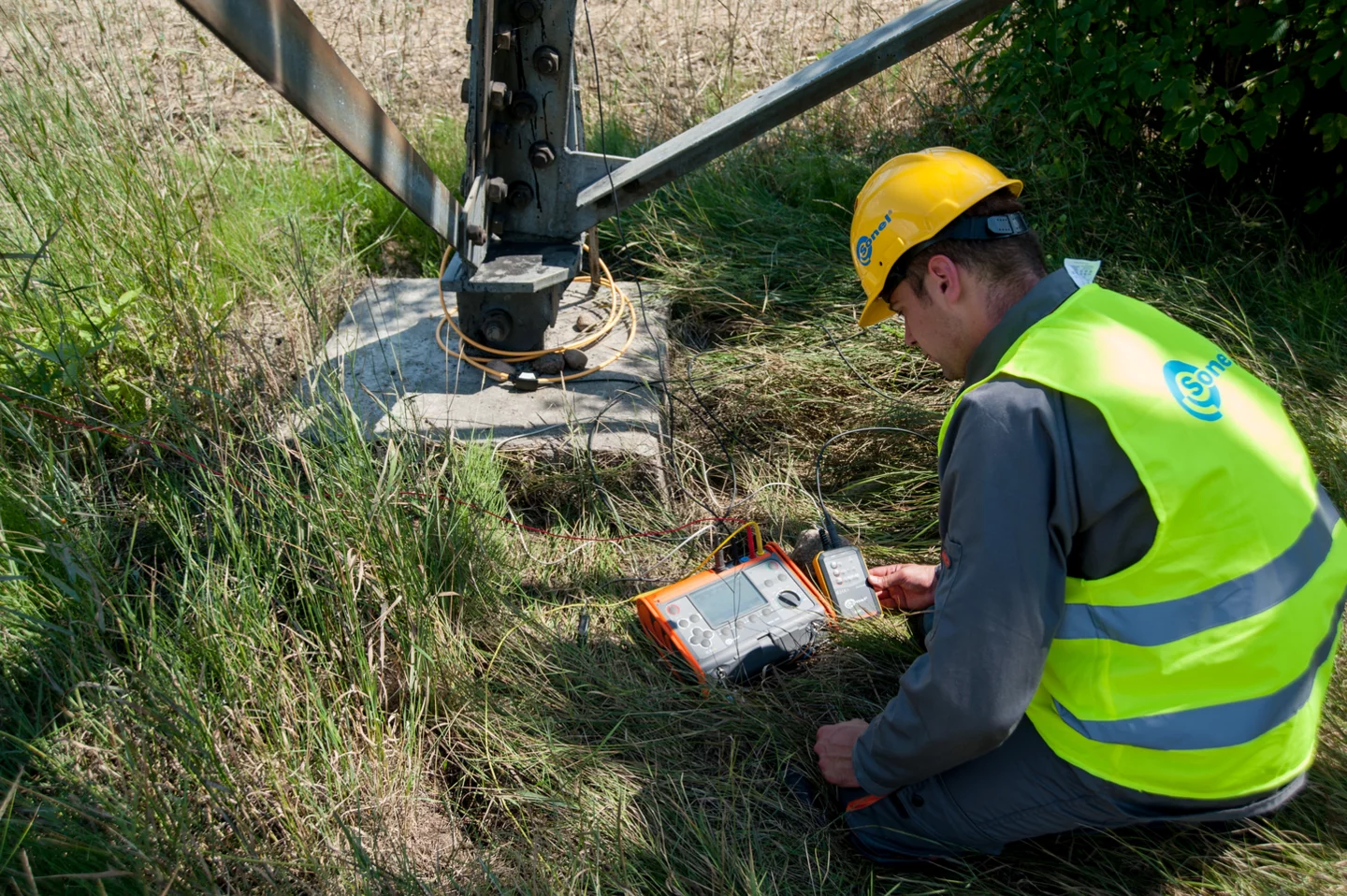

Adapter ERP-1 pozwala na wykonanie badań uziemień za pomocą cęgów elastycznych. Jest to szczególnie przydatne w przypadku np. elektroenergetycznych słupów kratowych – nie trzeba wówczas wyłączać linii ani rozpinać złącz kontrolnych. Autorski algorytm umożliwia sprawdzenie kierunku prądu dla poszczególnych pomiarów i ułatwia znalezienie uszkodzenia, np. skorodowanej bednarki.

Możliwości

Dostępne w przyrządzie metody pomiarowe pozwalają na kompleksową kontrolę uziemień roboczych i ochronnych. Funkcja kalibracji przewodów pomiarowych eliminuje wpływ ich rezystancji na wynik. To jednak dopiero początek.

• Metoda czteroprzewodowa oznacza bardzo dokładny pomiar spodziewanych małych wartości rezystancji – eliminuje rezystancję przewodu łączącego miernik z uziemieniem.
• Pomiar rezystancji przewodów uziemiających i wyrównawczych prądem powyżej 200 mA spełnia wymagania normy PN-EN 61557-4.
• Przed wykonaniem pomiaru miernik sprawdza, czy w badanym obiekcie nie występuje zbyt wysokie napięcie zakłócające, mogące świadczyć o dodatkowych nieprawidłowościach.

Pamięć i wyniki

Wyniki można zapisywać w pamięci urządzenia. Jest ona podzielona na 10 banków po 99 komórek, z których każda odpowiada jednemu pomiarowi. Wyniki te w bardzo prosty sposób można przenieść do programu komputerowego Sonel Reader w celu archiwizacji lub późniejszych analiz i badań.

Interfejs komunikacji bezprzewodowej Bluetooth umożliwia przerzucenie wyników pomiarowych do oprogramowania PC oraz na telefon komórkowy z aplikacją mobilną Sonel MRU Mobile. Oznacza to nie tylko możliwość archiwizacji danych, ale też ich dalszą wysyłkę – prosto z miejsca pomiaru jako wiadomość elektroniczną.
