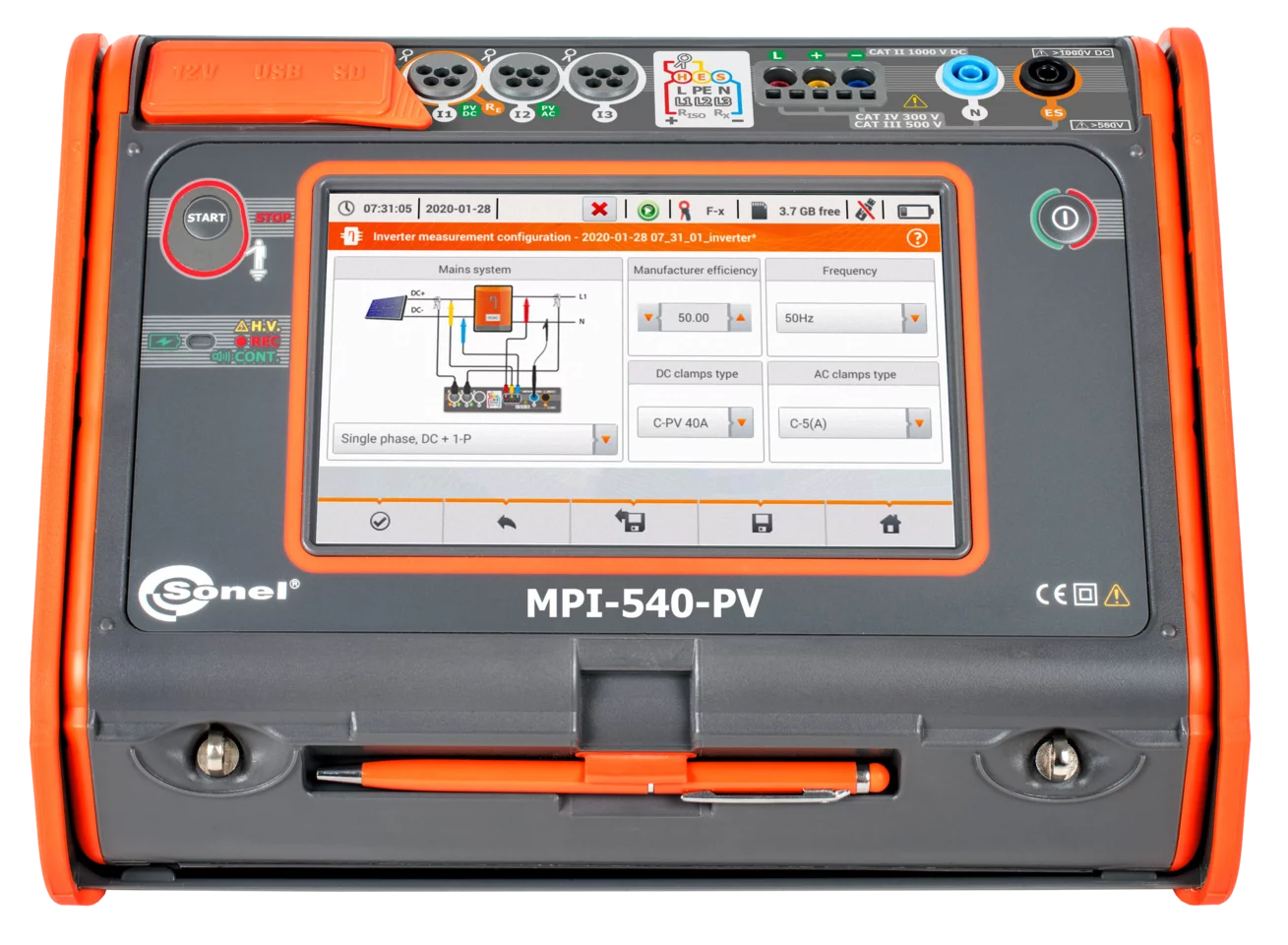

MPI-540-PV

Auditor energético integral

Mucho más que un medidor multifuncional

• La pantalla táctil de 7” más grande del mercado – extraordinaria ergonomía y sencillez de manejo
• Tarjeta microSD extraíble – aumento sencillo de la capacidad de la memoria
• Batería de Li-Ion – funcionamiento más prolongado del medidor
• Medición de instalaciones fotovoltaicas según norma EN 62446
• Funcionamiento con medidor de radiación solar y temperatura
• Informe de prueba de instalación fotovoltaica con software Sonel Reports PLUS
• Registrador trifásico de los parámetros de redes de energía eléctrica – diagnóstico básico de la calidad de la alimentación
• Lectura de los datos actuales de los parámetros de la red – evaluación inmediata del dispositivo estudiado
• Parámetros medidos en la clase S de la norma EN 61000-4-30 – gran precisión de las mediciones
• Calculadora de pérdidas de energía – diagnóstico rápido de potenciales ahorros
• Medición de todos los parámetros de la protección contra descargas eléctricas – un instrumento en lugar de varios
• Rápida medición del bucle de defecto con interruptor RCD sin desconexión (hasta varios segundos) – ahorro de tiempo
• Autotest – posibilidad de realizar mediciones automáticas en una secuencia – simplificación de las mediciones
• Ruta rápida de las mediciones al informe – ahorro de tiempo

Características

El medidor tiene una funcionalidad superior a la media. Combina las capacidades de medición de varios dispositivos, garantizando al mismo tiempo una precisión igualmente buena.

• El instrumento MPI-540-PV puede medir instalaciones fotovoltaicas de acuerdo con la norma EN 62446:
  • continuidad de las uniones protectoras y equipotenciales,
  • resistencia de tierra,
  • resistencia de aislamiento en el lado de DC,
  • tensión de circuito abierto U_OC,
  • corriente de cortocircuito I_SC,
  • corrientes de trabajo y potencias tanto en DC como en AC,
  • eficiencia del inversor.
• MPI-540 / MPI-540-PV puede registrar los parámetros de redes de energía eléctrica 50/60 Hz en la clase S de la norma EN 61000-4-30:
  • tensiones L1, L2, L3 – valores medios en un rango hasta 500 V,

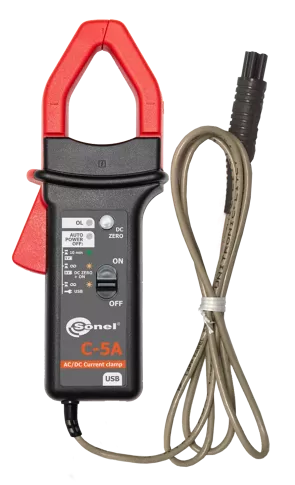

  • corrientes L1, L2, L3 – valores medios, medición de la intensidad en un rango hasta 3 kA (en función de las pinzas de corriente utilizadas),
  • frecuencia en el rango 40 Hz – 70 Hz,
  • potencia activa (P), reactiva (Q), aparente (S),
  • factor de potencia (PF), cosφ, tgφ,
  • armónicos (hasta el 40 en tensión e intensidad),
  • distorsión armónica total THD para corriente y tensión,
  • registro de eventos de corriente y tensión,
  • flujo de energía – 4 cuadrantes.
• MPI-540 / MPI-540-PV se puede utilizar para todas las medidas para la puesta en servicio de instalaciones eléctricas de acuerdo con la normativa aplicable:
  • impedancia del bucle de defecto (también en circuitos con interruptores RCD),
  • parámetros de los interruptores RCD,
  • resistencia de aislamiento,
  • resistencia de la puesta a tierra (4 métodos de medición + medición de la resistividad del suelo),
  • continuidad de las conexiones de protección y equipotenciales,
  • medición de la iluminación,
  • test de secuencia de fases,
  • test de sentido de giro de un motor

Prueba de seguridad de instalación automática

MPI-540 / MPI-540-PV permiten el control de seguridad de instalaciones eléctricas residenciales, comerciales e industriales. Las mediciones se pueden automatizar fácilmente con:

• pruebas de modo automático de dispositivos de corriente residual (RCD),
• mediciones automáticas: secuencias de medición libremente configurables,
• adaptador AutoISO-1000C para ensayo automático de resistencia de aislamiento de cables de 3, 4 y 5 conductores, sin conmutación.

Fotovoltaico bajo supervisión

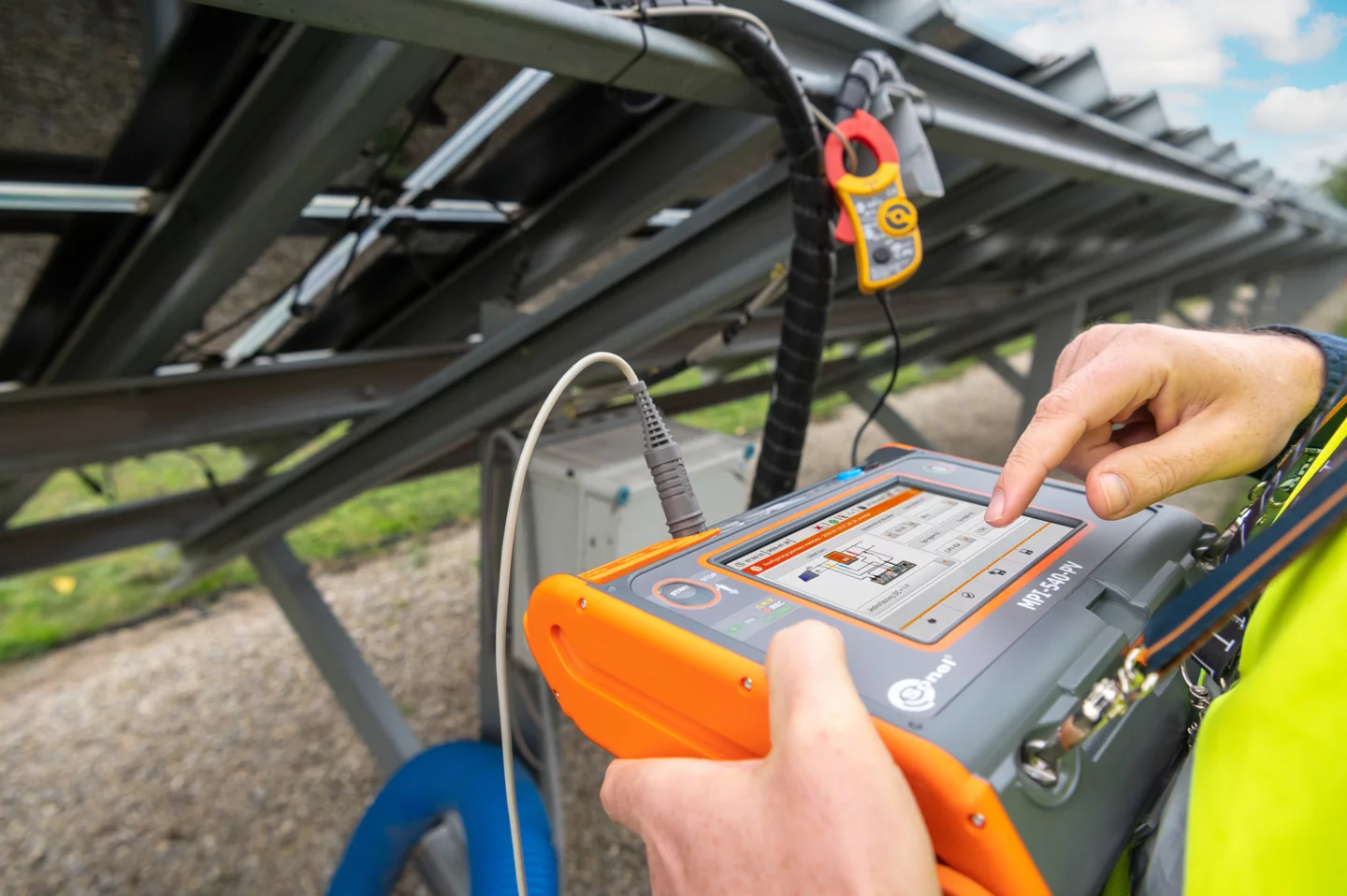

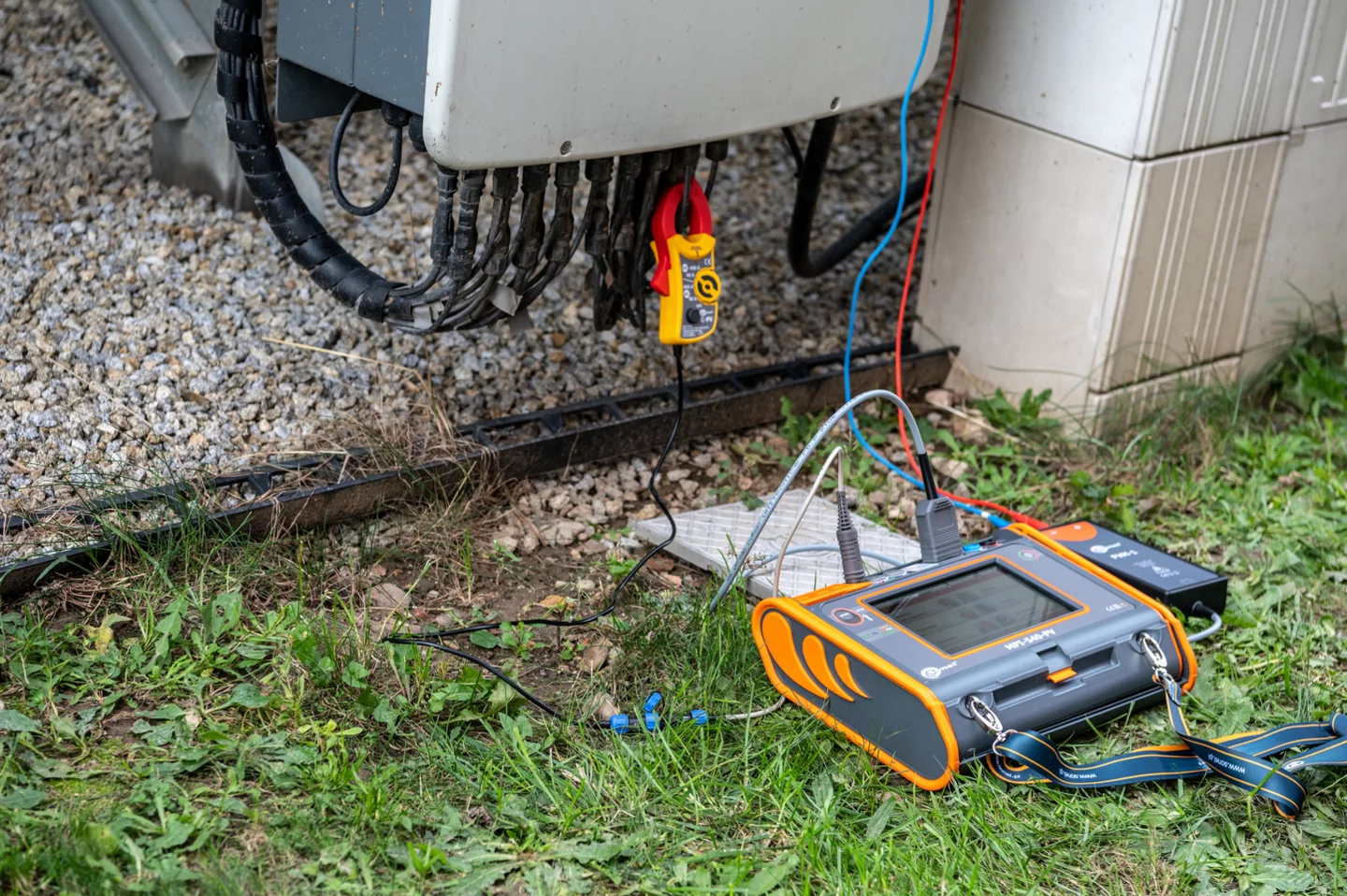

MPI-540-PV es un medidor extremadamente universal, diseñado en particular para probar instalaciones fotovoltaicas. El dispositivo permite un conjunto completo de pruebas en el lado de DC y AC, de acuerdo con las directrices de la norma EN 62446. Al medir los parámetros relacionados con la instalación fotovoltaica, el instrumento los convertirá automáticamente a las condiciones de referencia STC (condiciones de prueba estándar). Las mediciones de tensión, corriente y potencia en el lado de AC y DC del inversor permiten verificar su eficiencia. El software Sonel Reports PLUS permite crear un informe de prueba de instalación fotovoltaica con los resultados de la medición guardados en la memoria.

Registrador trifásico de los parámetros de la red

El instrumento dispone un registrador trifásico de parámetros de la alimentación con un modo de lectura de los parámetros actuales y posibilidad de registro de los parámetros de redes eléctricas, tales como tensión, intensidad, potencias, armónicos, THD. El medidor permite la lectura de los parámetros seleccionados y su presentación gráfica en la pantalla en tiempo real. Estos parámetros son medidos independientemente del registro guardado en la tarjeta de memoria. In en el modo EN VIVO, el usuario puede ver:

• diagramas de las formas de oscilación de tensión e intensidad (osciloscopio),
• diagramas de tensión e intensidad en función del tiempo,
• diagrama fasorial,
• mediciones de numerosos parámetros en forma de tabla,
• diagrama de armónicos en intensidad y tensión.

Facilidad de lectura

El dispositivo está equipado con una pantalla táctil en color LCD TFT de resolución 800x480 píxeles y diagonal 7”, lo que permite un cómodo manejo y una lectura sencilla de los parámetros y de los recorridos trazados. Este tamaño de pantalla permite mostrar más información, disponible en cualquier momento de uso. La interfaz es visible en todas las condiciones, también gracias al tamaño adecuado de los símbolos mostrados. El lápiz incluido le permite trabajar con guantes dieléctricos.

Sistema de ayuda integrado

En el dispositivo hay pantallas de ayuda integradas con esquemas de medición. Gracias a esto se puede comprobar de forma sencilla y rápida de qué manera conectar un determinado circuito en función del tipo de medición realizada.

Resistencia aumentada a las condiciones ambientales

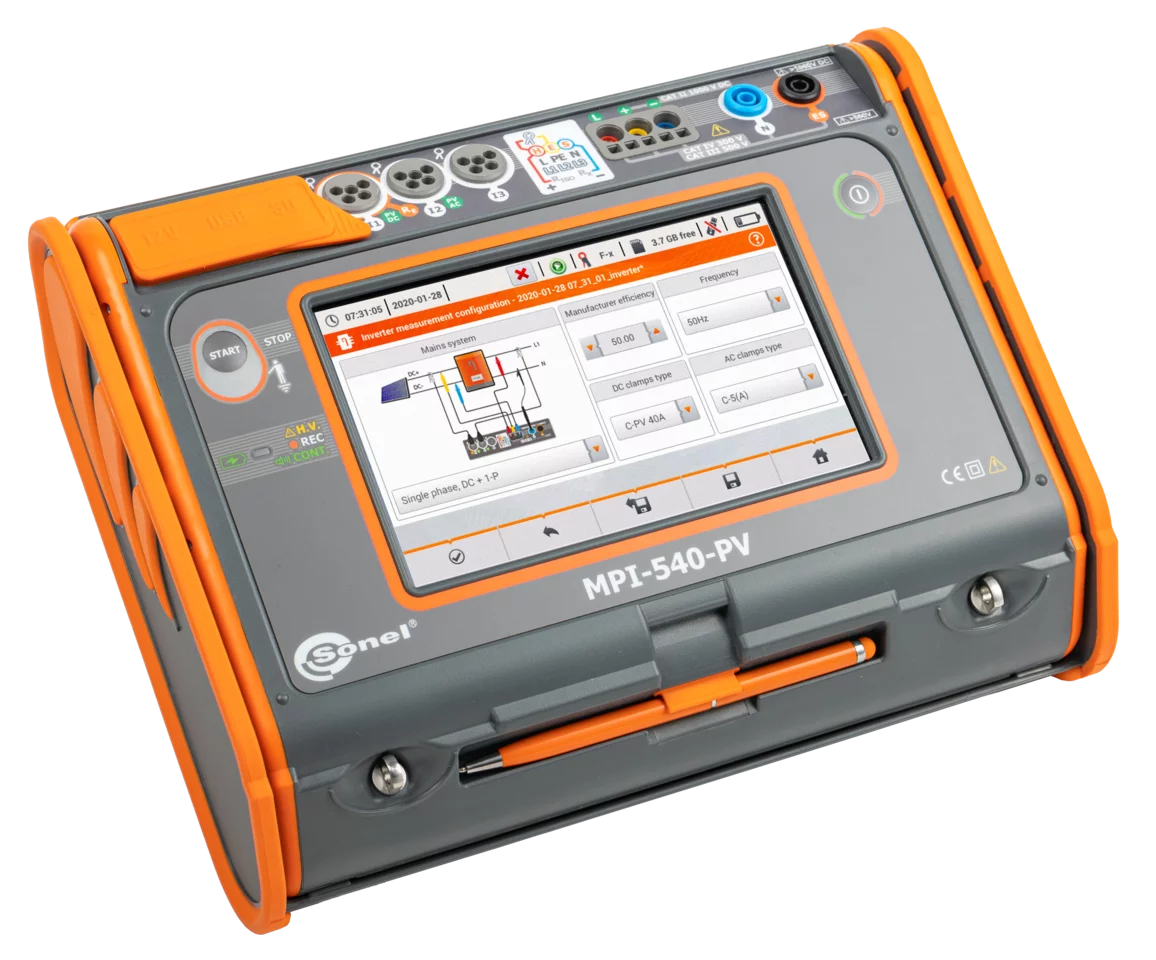

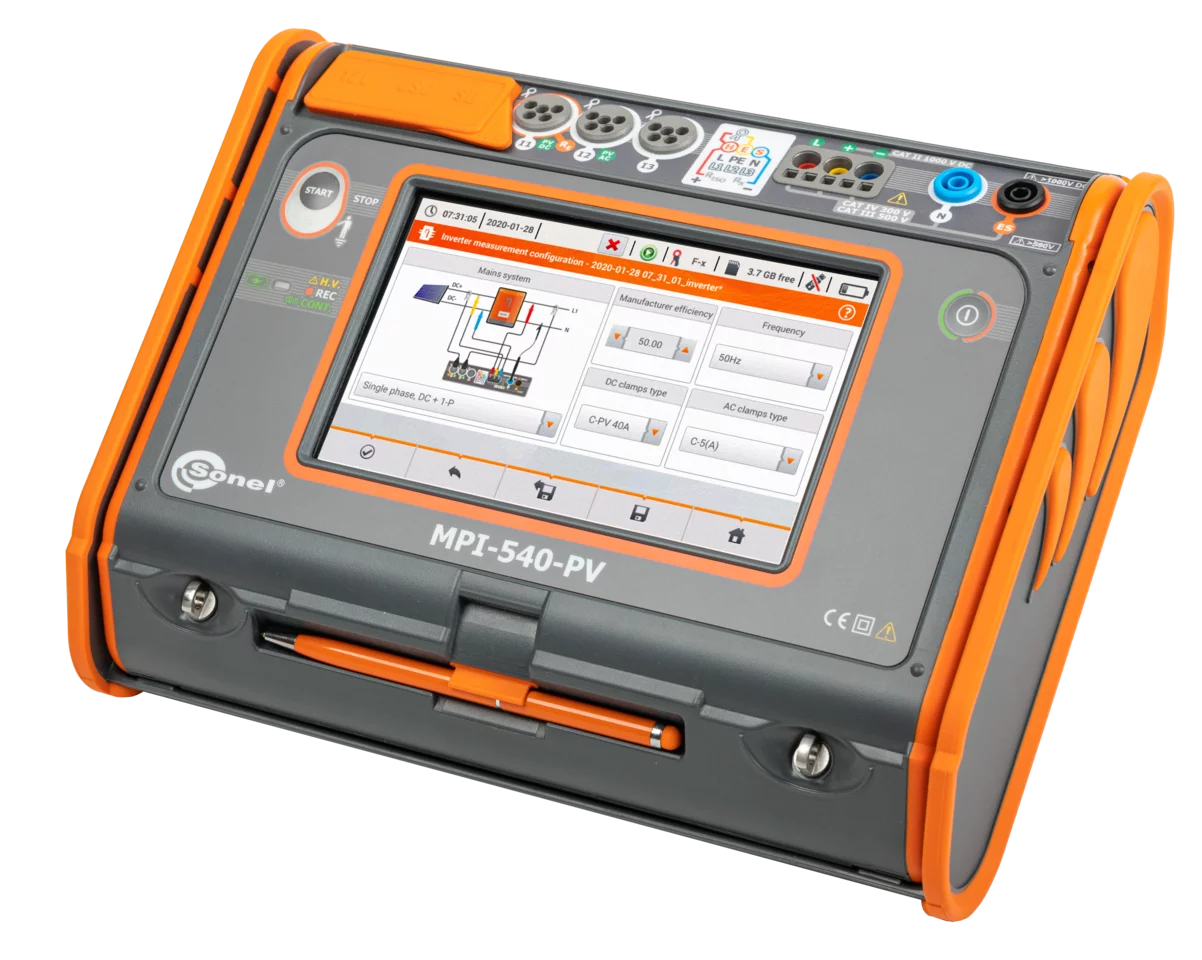

El medidor MPI-540-PV funciona perfectamente en condiciones ambientales difíciles. La protección frente a la entrada de polvo y agua la garantiza la carcasa con un grado de estanqueidad IP51. Es resistente a los daños mecánicos y su estructura especial permite proteger de forma sencilla la pantalla táctil desplazando la tapa del medidor. Además de proteger frente a los daños, también permite transportar y utilizar cómodamente el dispositivo en diferentes posiciones.

Comunicación y software

Un punto muy fuerte del instrumento es el gran número de interfaces de comunicación y la compatibilidad con software externo. A través del puerto USB, la tarjeta de memoria SD extraíble o mediante comunicación inalámbrica (Bluetooth*, Wi-Fi), se pueden enviar los datos de medición a un ordenador. Para generar un informe de las mediciones en el ámbito de la protección contra descargas eléctricas es necesario utilizar el programa Sonel Reports PLUS. El registro de los datos descargados en los formatos más sencillos y la impresión nos lo permite Sonel Reader. Para la lectura y el análisis de los datos del registrador sirve el programa específico Sonel Analysis.
