WME-9
Conjunto de medición eléctrica

Índice de cat. WMESWME9

ean 5907624018617

no disponible

Mediciones exhaustivas de instalaciones eléctricas

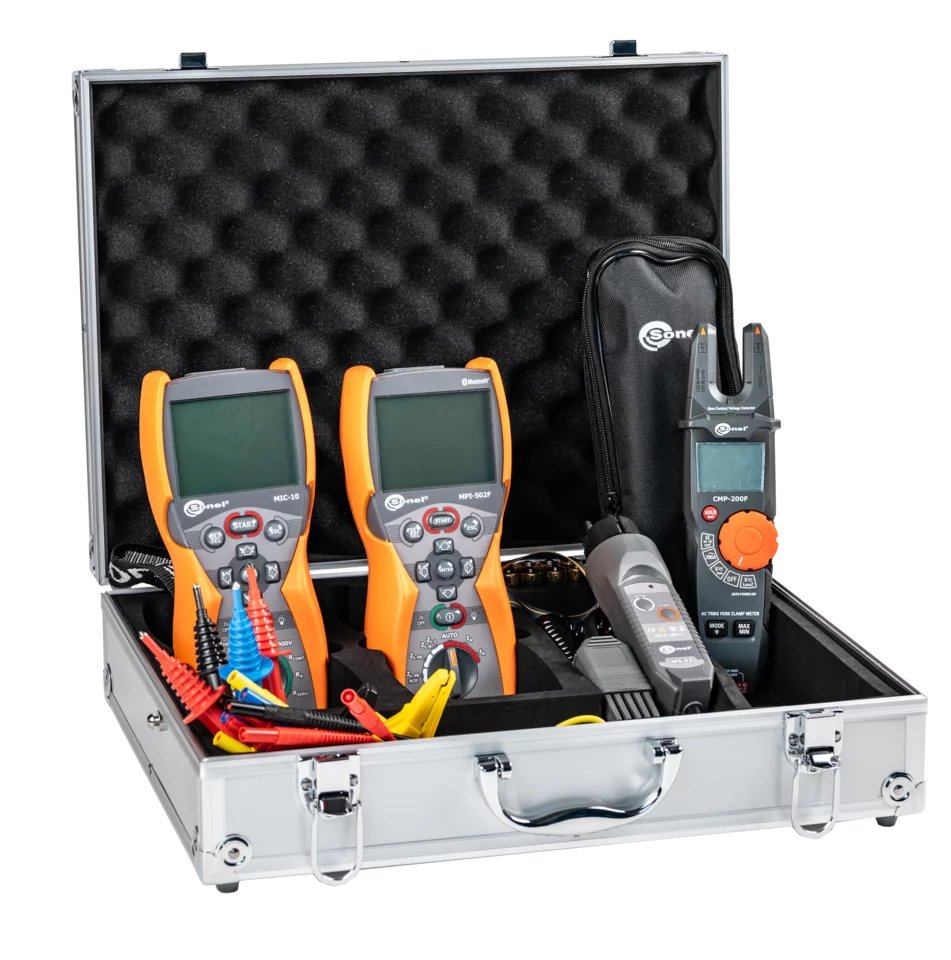

Un conjunto de medidores con accesorios. El juego incluye:

Características únicas

MPI-502F | Medición de bucle en cortocircuito.
MPI-502F | Ensayo de protecciones diferenciales tipo AC y A.
MPI-502F • MIC-10 | Medición de baja tensión de la continuidad del circuito y la resistencia.
MIC-10 | Medición de la resistencia de aislamiento con tensión hasta 1000 V.
CMP-200F | Medición de tensión, corriente, resistencia, capacitancia.

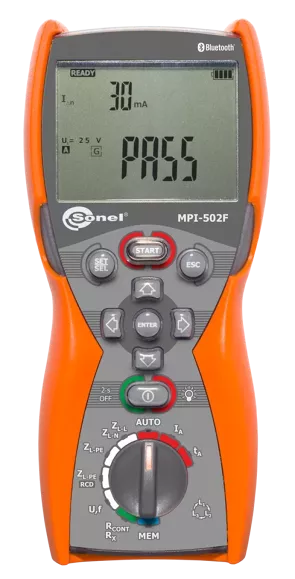

MPI-502F

Medidor multifunción de parámetros de instalaciones eléctricas

Medición de bucle en cortocircuito

Medición de impedancia en cortocircuito en redes con rangos de 220/380 V, 230/400 V, 240/415 V y frecuencia de 45…65 Hz - rango de tensión de trabajo: 180 ... 460 V
Indicación de resistencia de bucle en cortocircuito R y reactancia de bucle en cortocircuito X
Medición de impedancia en cortocircuito con corriente de 15 mA sin disparar el diferencial
Corriente máxima de medición: 7,6 A (a 230 V), 13,3 A (a 400 V)

Ensayo de protecciones diferenciales tipo AC y A

Ensayo de protecciones diferenciales generales y selectivas para corriente diferencial de 10, 15, 30, 100, 300, 500 mA
Medición de I_A y tiempo de disparo t_A para corrientes 0,5 I_Δn, 1 I_Δn, 2 I_Δn, 5 I_Δn
Medición de R_E y U_B sin disparar el diferencial
Función AUTO extendida con medición RCD, con posibilidad de medir Z_L-PE con corriente pequeña
Medición I_A y t_A con un disparo de RCD

Medición de baja tensión de la continuidad del circuito y la resistencia

Medición de la resistencia con una corriente de ±200 mA según la norma IEC 61557-4
Autocalibración de los conductores de prueba – posibilidad de usar puntas de prueba con cualquier longitud
Medición de resistencia de baja corriente con señal acústica

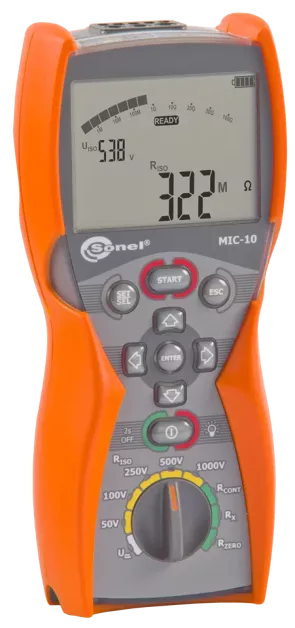

MIC-10

Medidor de resistencia de aislamiento

Medición de la resistencia de aislamiento

Tensión de prueba cualquiera en el rango desde 50…1000 V: 50, 100, 250, 500, 1000 V.
Indicación continua de resistencia de aislamiento medida.
Descarga automática de la capacidad del objeto medido después de completar la medición de resistencia de aislamiento.
Determinación acústica de los intervalos de tiempo de cinco segundos para facilitar la captación de las características del tiempo.
Indicación de la tensión real de medición durante la medición.
Measurement current 1 mA.
Protección contra la medición de los objetos bajo tensión.

Funciones de medición

Medición de resistencia de aislamiento:
- con método de dos y tres cables,
- medición de la capacidad durante la medida de R_ISO.
Medición de la continuidad con la corriente de ≥200 mA (R_CONT).
Medición de la resistencia con baja tensión (R_X).

Adicionalmente

CMP-200F

Pinza amperimétrica de mordaza abierta

Características

Datos técnicos

	MPI-502F	MIC-10	CMP-200F
Seguridad y condiciones de trabajo
Categoría de medición de acuerdo EN 61010	IV 300 V, III 600 V	IV 600 V, III 1000 V	IV 600 V, III 1000 V
Protección de ingreso	IP67	IP67	IP40
Dimensiones	220 x 102 x 61 mm	220 x 102 x 61 mm	230 x 44 x 66 mm
Peso	ca. 0,8 kg	ca. 0,6 kg	ca. 0,3 kg
Memoria y comunicación
Memoria de los resultados medidos	990 celdas, 10 000 registros	-	-
Transmisión de datos	Bluetooth	-	-
